Газоанализаторы ElGas 07М, 60671-15

Назначение

Газоанализаторы ElGas 07М (далее - газоанализатор) предназначены для измерения объемной доли O2, СО, NO, NO2, SO2, H2S, С02, СН4, температуры, давления газовых сред в газоходах при контроле производственных процессов.

Описание

Принцип действия газоанализатора основан на непрерывном и селективном измерении электрохимическими (для газов O2, СО, NO, NO2, SO2, H2S) и инфракрасными (для газов СО, С02, СН4) сенсорами анализируемых компонентов в потоке проходящего газа. Пробы газа для анализа отбирают при помощи зонда и встроенного в анализатор мембранного насоса. Анализируемый газ проходит по шлангу через сборник конденсата и фильтр в измерительный сенсор. Общее число установленных сенсоров для измерения газов может быть от одного до семи. Если в анализаторе присутствует более одного канала измерения СО или NO, с разными диапазонами измерения, переключение с меньшего на больший диапазон, происходит автоматически.

Газоанализатор полностью автоматизирован. Встроенный микропроцессор управляет процессом измерений. Перед каждым измерением анализатор автоматически диагностируется, продувает сенсоры воздухом и проводит установку нулевых показаний. Возможно автоматическое переключение сенсоров при превышении заданного диапазона массовых концентраций оксида углерода и оксида азота. Предусмотрено также автоматическое отключение прибора, если температура окружающей среды не соответствует заданной.

Г азоанализатор имеет 2 канала измерений температуры с термоэлектрическими преобразователями с номинальной статической характеристикой преобразования (HCX) типа «К» по ГОСТ Р. 8.585-2001 (МЭК 60584-1), принцип действия которых основан на термоэлектрическом эффекте-генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи. Газоанализаторы позволяют измерять избыточное и абсолютное давление (разрежение), а также разность давлений газа в неагрессивных средах. Для этого газоанализаторы снабжены тензорезистивными первичными сенсорами и электронной схемой, которые преобразуют давление (разности давления) в электрический сигнал, пропорциональный измеряемому давлению.

Г азоанализаторы имеют цветной графический дисплей с функцией «zoom», что позволяет индицировать на одной странице 6 параметров в обычном размере или 2 параметра в крупном размере. Последовательность и размер индикации на «страницах» дисплея, а также количество «страниц» индикации настраивается Пользователем.

Программное обеспечение (ПО) позволяет на основании измеренных значений содержания компонентов и температуры анализируемого газа, рассчитать эффективность и потери при сжигании топлива, содержание диоксида углерода (при отсутствии соответствующего сенсора), температуру точки росы, коэффициент избытка воздуха X. Полученные результаты выводятся на дисплей, и внешний принтер.

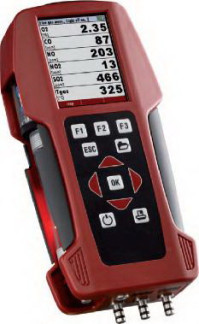

Рисунок 1 - Общий вид газоанализатора ElGas 07М Программное обеспечение

является встроенным и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.

Идентификационные данные встроенного программного обеспечения газоанализаторов указаны в таблице 1.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Уровень защиты встроенного программного обеспечения газоанализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Таблица 2 - Пределы допускаемой основной погрешности при измерении объемной доли компонентов

СО2 инфракрасный

СО2 инфракрасный

0 - 10 вкл. св. 10 - 30

СО2 инфракрасный

%

0 - 10 св. 10 - 50

± 0,5

± 5

CO инфракрасный

%

0 - 1,0 вкл. св. 1,0 - 30

± 0,05

± 5

СН4 инфракрасный

%

0 - 0,4 вкл. св. 0,4 - 4,4

± 0,02

± 5

Таблица 2 - Диапазоны измерения и пределы допускаемой погрешности при измерении температуры_

Таблица 3 - Диапазоны измерения и пределы допускаемой погрешности при измерении давления

Таблица 4 - Пределы допускаемой дополнительной погрешности за счет изменения

температуры окружающей среды от нормальной на каждые 10 оС в долях от пределов допускаемой основной погрешности в диапазоне (5-45) оС_

Предел допускаемой вариации выходного сигнала в долях пределов допускаемой основной погрешности

от

Время установления показаний, с, не более

Габаритные размеры (длина хширинахвысота), мм, не более

Масса (с аккумуляторами), кг, не более

Питание

Потребляемая мощность, Вт, не более Класс защиты

Рабочие условия эксплуатации:

- температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

Вероятность безотказной работы за 1000 ч, не менее Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее

0,2

20

244x113x54 (с термобоксом 292x150x68)

0,9

с термочехлом 1,2 с термобоксом 2,7

Встроенный аккумулятор, от внешнего источника 220 В или от USB порта компьютера

7

(с термобоксом 18)

IP 20

(с термобоксом IP 21)

от 5 до 45 от минус 15 до 45 (с термочехлом) от минус 40 до 45 (с термобоксом с обогревом) до 95

(без образования конденсата) от 84 до 106,7

0,95

8000

8

Знак утверждения типа

Знак утверждения типа наносится на шильдик с индивидуальным номером прибора и может дублироваться на лицевой панели прибора, а также, на титульный лист Руководства по эксплуатации газоанализатора типографским способом.

Поверка

осуществляется по документу МП 54-221-2014 «ГСИ. Газоанализаторы ElGas 07М. Методика поверки», утвержденному ФГУП «УНИИМ» в июне 2014 г.

Эталоны, применяемые при поверке:

-    ГСО-ПГС состава O2, СО, NO, NO2, SO2, H2S, CO2, СН4 в азоте, в баллонах под давлением по ТУ 6-16-2956-01;

-    азот газообразный высокой чистоты по ТУ 2114-004-05798345-2009, объемная доля азота 99,999 %;

-    цифровой прецизионный термометр сопротивления DTI-1000 (в комплекте с термопреобразователями сопротивления платиновыми STS100). Диапазон измерений от минус 50 °C до 650 °C. Погрешность в диапазоне температур от минус 50 до 400 °С ± (0,03+единица младшего разряда), в диапазоне температур свыше 400 до 650 °С ± (0,06+единица младшего разряда);

-    термостат жидкостный ТПП 1.1. Диапазон воспроизводимой температуры от минус 40 °С до плюс 100 °С. Стабильность поддержания температуры ± 0,01 °С;

-    калибратор температуры серии АТС-R модели АТС-650В. Диапазон воспроизводимой температуры от 33 °С до 650 °С. Погрешность ± 0,35 °С;

-    микроманометр ПМКМ-1. Диапазон (100-4000) Па. Погрешность ± 0,4 Па.

Сведения о методах измерений

Методика измерений входит в состав руководства по эксплуатации «Газоанализаторы ElGas 07М. Руководство по эксплуатации. ЭЛГА.65294716.006.01РЭ».

Нормативные и технические документы, устанавливающие требования к газоанализаторам ElGas 07М

1    ГОСТ 8.578-2008    ГСИ. Государственная поверочная схема для средств

измерений содержания компонентов в газовых средах

2    ГОСТ 13320-81    Газоанализаторы промышленные автоматические.

Общие технические условия

Приборы контроля и регулирования технологических

3 ГОСТ Р 52931-2008

4 ТУ 4215-061-65294716-2014 Газоанализаторы ElGas 07М. Технические

условия

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
