| Номер в госреестре | 60674-15 |
| Наименование СИ | Системы измерения толщины пленки инфракрасным методом |
| Обозначение типа СИ | PROSIS |
| Изготовитель | "Thermo Fisher Scientific Messtechnik GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 21.05.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерения толщины пленки инфракрасным методом PROSIS (далее по тексту
- системы) предназначены для измерения толщины пленок из полипропилена.
Принцип действия систем основан на измерении интенсивности ИК-излучения поглощенного исследуемым материалом.

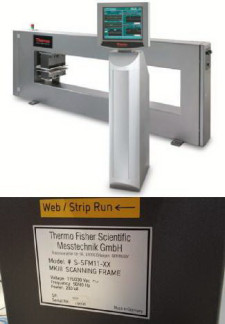

Конструктивно системы состоят из источника света, измерительной головки Prosis (детектора), измерительной механики и модуля управления интерфейсом «человек-машина».
Источник света и детектор располагаются на противоположных сторонах исследуемого материала, обеспечивающего возможность сквозного прохождения ИК-излучения.
На основе зарегистрированной детектором интерферограммы с помощью Фурье-преобразования получают спектр поглощения полипропилена. По полученным данным заложенное в системах программное обеспечение проводит расчёт толщины пленки в зависимости от интенсивности излучения на характеристической длине волны.
В системе используется программное обеспечение (далее - ПО) 21 Plus, которое устанавливается на компьютер.
ПО 21 Plus предназначено для управления системой, контроллером внутренних исполнительных механизмов и измерительных устройств и его настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.
Взаимодействие оператора с системой осуществляется с помощью ПО, установленного на компьютере. Вход в ПО осуществляется при вводе логина и пароля. Изменения кода программы невозможны.
Таблица 1 Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 21 Plus |
| Номер версии (идентификационный номер) ПО | 2.8.0.1 и выше |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные, если имеются | - |
Уровень защиты программного обеспечения оценивается как средний согласно
| Наименование характеристик | Значение характеристик |
| Диапазон измерения толщины, мкм: - заготовка из чистого полипропилена - пленка из чистого полипропилена | 1530 - 4700 10 - 43 |
| Пределы допускаемой абсолютной погрешности измерения толщины, мкм - в диапазоне измерений от 1530 до 4700 мкм - в диапазоне измерений от 10 до 43 мкм | ±4 ±2 |
| Электропитание осуществляется от сети переменного тока с напряжением, В частотой, Гц | 200 - 240 50 - 60 |
| Габаритные размеры (ШхГхВ), мм, не более | 11700 х 275 х 1250 |
| Масса, кг, не более | 3900 |
| Условия эксплуатации: Температура окружающего воздуха, °С относительная влажность, %, не более | 0 - 55 90 |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на поверхность систем методом наклеивания.
Таблица 3
| Наименование | Количество, шт |
| Система измерения толщины пленки инфракрасным методом PROSIS | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 32.Д4-14 | 1 |
осуществляется по документу: «Системы измерения толщины пленки инфракрасным методом PROSIS. Методика поверки МП 32.Д4-14» утвержденному ФГУП «ВНИИОФИ» 14 июля 2014г. Основные средства поверки:
Микроскоп конфокальный сканирующий, пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z ± 0,07 мкм.
«Системы измерения толщины пленки инфракрасным методом PROSIS. Руководство по эксплуатации», глава 4.
Нормативные и технические документы, устанавливающие требования к системам измерения толщины пленки инфракрасным методом PROSIS
Техническая документация «Thermo Fisher Scientific Messtechnik GmbH», Германия.
