Датчики силы НЕТ 045, 60681-15

Назначение

Датчики силы НЕТ 045 (далее - датчики) предназначены для измерения сил сжатий и растяжений и преобразования их в электрический сигнал.

Описание

Основным узлом датчика является чувствительный элемент (ЧЭ), состоящий из элемента упругого, выполненного в виде полого цилиндра, на рабочей поверхности которого крепятся тензорезисторы. Тензорезисторы соединены в мостовую схему Уитстона. Датчик имеет элементы балансировки мостовой схемы (резисторы температурной компенсации нуля и чувствительности). От механических повреждений ЧЭ защищен кожухом. Питание и съем выходного сигнала с датчика осуществляется через разъем 2РМГ14БПН4Ш1Е2 ГЕО.364.140ТУ, который соединен с датчиком кабельной перемычкой.

Передача усилий сжатия и растяжения на датчик осуществляется через резьбовые соединения, для чего с одной стороны по оси датчика выполнена резьба М12*1-6Н, а с другой стороны - М12*1ЬН-6Н.

При приложении к датчику силы сжатия или растяжения происходит деформация рабочей части упругого элемента. Деформация воспринимается тензорезисторами мостовой схемы, в результате чего изменяется их электрическое сопротивление, что приводит к изменению выходного сигнала. По величине выходного сигнала определяется величина прикладываемой силы к датчику.

Питание датчика осуществляется от источника постоянного тока напряжением от 5

до 14 В .

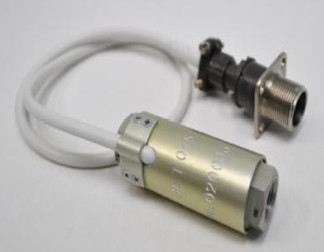

Общий вид датчика силы НЕТ 045 приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2.

Технические характеристики

Диапазон измерений силы, Н:

-    для исполнения НЕТ 045;

0 - 500;

0 - 1800 от 699 до 742 от 679 до 721 от минус 0,4 до 0,4

от 0,75 до 1, 25 ±0,25

64

(500 ± 20)

29

М12х1-6Н

М12х1ЬН-6Н

0,12

-    для исполнения НЕТ 045-01 Входное сопротивление мостовой схемы, Ом Выходное сопротивление мостовой схемы, Ом Начальный коэффициент передачи, мВ/В

Рабочий коэффициент передачи от предела измерений, мВ/В, без учета знака

Пределы приведенной погрешности измерений силы, %, Габаритные и установочные размеры:

-    высота датчика без кабельной перемычки, мм;

-    длина кабельной перемычки мм;

-    ширина датчика, мм, не более

-    установочная внутренняя резьба датчика:

а)    с одной стороны (со стороны крепления кабельной перемычки);

б)    с другой стороны Масса, кг, не более

Рабочие условия эксплуатации характеризуются:

-    температурой воздуха от 15 до 35°С;

-    относительной влажностью воздуха от 45 до 75 %;

-    атмосферным давлением от 86 до 106 кПа (от 645 до 795 мм рт.ст.).

Примечание - При температуре воздуха выше 30 С относительная влажность не должна превышать 70 %.

Знак утверждения типа

Знак утверждения типа наносится на титульных листах эксплуатационной документации

Комплектность

В комплект поставки входят:

Датчик силы НЕТ 045;

Формуляр СДАИ.404179.030ФО;

Руководство по эксплуатации СДАИ. 404179.030РЭ;

Методика поверки СДАИ. 404179.030МП.

Поверка

осуществляется по документу СДАИ. 404179.030МП, утвержденному руководителем ЦИ СИ ОАО «НИИФИ» 01.12.2014 г.

Средства поверки: тераомметр Е6-13А (погрешность измерений не более ±2,5 %), омметр цифровой Щ 34 (класс точности 0,02/0,005-0,5/0,1), источник питания постоянного тока Б5-45 (погрешность ±(0,5 %иуст + 0,1%итах)В) , прибор комбинированный цифровой Щ 301 (класс точности (0,05/0,02 - 0,1/0,05), динамометр электронный переносной АЦДР-5И-00 (погрешность измерений 0,1 %, Госреестр № 49465-12).

Сведения о методах измерений

Методика измерений содержится в руководстве по эксплуатации СДАИ.404179.030РЭ.

Нормативные и технические документы, устанавливающие требования к датчику силы НЕТ 045

Технические условия СДАИ.404179.030ТУ.
