Рефрактометры автоматические цифровые J47, 60682-15

Назначение

Рефрактометры автоматические цифровые модели J47 (далее по тексту - рефрактометры) предназначены для измерений показателя преломления жидкостей на длине волны Х=589,3 нм.

Описание

Принцип действия рефрактометров основан на явлении полного внутреннего отражения и измерении критического угла при падении света на границу раздела двух сред с разными показателями преломления. В качестве оптического измерительного элемента используется призма из искусственного сапфира. При измерении образец исследуемой жидкости помещается на поверхность призмы. Световой поток от монохроматического источника излучения (лазерного светодиода), проходя через оптическую систему, отражается от границы раздела двух сред под разными углами. Отраженные лучи проецируются на фотоприемное устройство, где анализируется положение границы света и тени и полученная информация преобразуется в электрический сигнал. Электрический сигнал поступает в электронный блок прибора, где в соответствии с записанным в памяти математическим алгоритмом происходит его преобразование. Результаты измерений отображаются на сенсорном дисплее с подсветкой, размер дисплея 7,5 х 10 см. Ввод параметров и управление процессом измерений осуществляется через сенсоры дисплея.

Рефрактометры обладают функцией автоматического приведения результата измерений к нормальной температуре 20 °С, а также дополнительной опцией приведения результата измерений к температуре 25 °С.

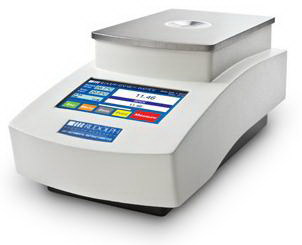

Конструктивно рефрактометры выполнены в моноблочном настольном стационарном исполнении. Рефрактометры имеют встроенный модуль термостатирования измеряемой жидкости, основанный на элементах Пельтье. В рефрактометрах предусмотрена возможность выполнять измерения при температуре, заданной оператором. Также данные приборы позволяют пользователю выбирать между измерением показателя преломления или измерением градусов Brix (измерение по сахарозе).

Программное обеспечение

Рефрактометры имеют в своем составе программное обеспечение, встроенное в аппаратное устройство средства измерений, разработанное для конкретной измерительной задачи, осуществляющей измерительные функции, функции расчета величины показателя преломления и функции индикации.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус прибора методом наклеивания.

Комплектность

Таблица 3

Поверка

осуществляется по документу МП 38.Д4-14 «ГСИ. Рефрактометры автоматические цифровые модели J47. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 06 мая 2014 г.

Основные средства поверки:

Набор жидких мер показателя преломления РЖЭ-1, ГР СИ № 24513-03.

Основные метрологические характеристики:

Показатель преломления п2£ препарата при температуре 20 °С

-    n-гептан    1,385 - 1,388

-    циклогексан    1,425 - 1,428

-    1,2-дихлорэтан    1,443 - 1,446

-    углерод четыреххлористый    1,459 - 1,462

-    бензол    1,500 - 1,504

Пределы допускаемой абсолютной погрешности измерений показателя преломления no: ± 0,00003.

Сведения о методах измерений

«Рефрактометр автоматический цифровой модели J47. Руководство по эксплуатации», глава 2.

Нормативные документы, устанавливающие требования к рефрактометрам автоматическим цифровым модели J47

ГОСТ 8.583-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений показателя преломления».
