| Номер в госреестре | 60683-15 |
| Наименование СИ | Анализаторы точки росы |
| Обозначение типа СИ | Hygrovision-BL |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственное объединение «Вымпел» (ООО «НПО «Вымпел»), Московская область, г. Дедовск |
| Год регистрации | 2015 |
| Срок свидетельства | 01.04.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы точки росы «Hygrovision-BL» (далее по тексту - анализаторы) предназначены для измерения температуры точки росы (далее по тексту - точка росы) по влаге и температуры конденсации углеводородов (далее по тексту - точка росы по углеводородам) в природном газе или других газах при рабочем давлении.
Анализаторы точки росы «Hygrovision-BL» являются компактными переносными приборами с автономным питанием.
При измерении анализаторами температуры точки росы используется конденсационный метод. Сущность метода заключается в измерении температуры, до которой необходимо охладить прилегающий к охлаждаемой поверхности слой влажного газа, для того, чтобы довести его до состояния насыщения при рабочем давлении. Метод определения точки росы, используемый в анализаторах, соответствует ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы по воде» и ГОСТ Р 53762-2009 «Газы горючие природные. Определение температуры точки росы по углеводородам».
Анализаторы обеспечивают измерение точек росы по влаге и углеводородам в автоматическом режиме и режиме ручной фиксации температуры точки росы. Отличительной особенностью анализаторов является то, что наряду с электронной системой регистрации, осуществляемой с помощью трёх независимых фотоприёмников (фотодиодов), в них имеется канал визуального наблюдения, снабженный различными системами подсветки поверхности конденсационного зеркала для раздельного наблюдения за конденсацией паров воды и углеводородов. Наблюдение за поверхностью зеркала осуществляется через специальный микроскоп с 40-х увеличением. Используемый способ измерения позволяет визуально дифференцировать конденсацию влаги и углеводородов и повысить достоверность результатов измерения точек росы.
Для определения состояния загрязнения зеркала предусмотрен режим автоматического фотоэлектронного сканирования его поверхности. Очистка зеркала осуществляется автоматически прогревом его до температуры +55 °С.
Для управления работой анализатора и отображения информации об измерениях в анализаторе используется сенсорный дисплей.
Для связи с внешним компьютером, с помощью которого осуществляется конфигурирование анализатора и просмотр информации о проведённых измерениях, в анализаторах предусмотрены ИК-порт и интерфейс RS-485.
Основной вариант питания - от встроенной аккумуляторной батареи. Кроме этого на корпусе анализатора имеется дополнительный разъём для подключения внешнего питания. Для облегчения использования в полевых условиях в комплекте анализаторов имеются кейс транспортировочный и штатив.

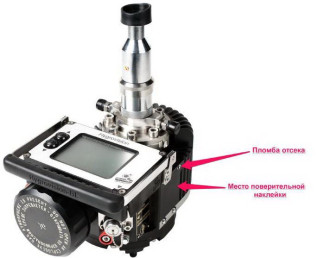

Конструктивно анализаторы выполнены в виде переносного прибора (Рисунок 1).
Анализаторы выпускаются в двух исполнениях: КРАУ2.844.007 - для диапазона рабочих давлений от 0,01 до 30 МПа; (КРАУ2.844.007-01) - для диапазона рабочих давлений от 0,01 до 16 МПа. Исполнения анализаторов опционально отличаются диапазоном измерения и классом точности (Таблица 2).
Анализаторы выполнены во взрывозащищенном исполнении, имеют маркировку в соответствии с таблицей 1 и предназначены для использования во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Места для размещения наклеек и установки пломб на корпусе анализатора указаны на рисунке 1.
| Устройства, входящие в состав анализатора точки росы «Hygrovision-BL» | Маркировка взрывозащиты |
| Электронный блок | 1 Ex d[ib] IIA T5 Х |
| Электрические устройства в составе измерительного блока (термобатарея, термодатчик, фотодиоды) | Без маркировки взрывозащиты. Размещаются вне взрывоопасной зоны * |
| Светодиод в составе микроскопа КРАУ3.821.003 | Без маркировки взрывозащиты, простое устройство по ГОСТ Р 52350.11 |
* Взрывобезопасность среды внутри измерительного блока необходимо обеспечивать продувкой и заполнением измерительной камеры анализатора газом при рабочем давлении до включения питания анализатора.
Программное обеспечение (далее - ПО) анализатора состоит из двух частей: встроенного и автономного ПО и предназначено для обеспечения работы приборов в соответствии с их техническими и метрологическими характеристиками.
Метрологически значимым является только встроенное ПО анализатора, находящееся в микропроцессорах размещенных внутри прибора и недоступное для внешних изменений. Автономное ПО устанавливается на персональном компьютере пользователя прибора и позволяет только считывать информацию по измерениям прибора и представлять ее в удобном для пользователя графическом виде.
Метрологические характеристики приборов оценены с учетом влияния на них встроенного ПО.
Встроенное ПО по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010 и не требует специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных.
Для идентификации ПО используется номер версии и цифровой идентификатор, доступный для просмотра с экранного меню анализатора. Идентификационные данные встроенного ПО анализатора приведены в таблице 2.
Таблица 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений |
| Контроллер ЖК индикатора | КРАУ4.883.194Д21 | 132 | А12Е | А |
| Устройство сопряжения | КРАУ5.103.027Д20 | 70 | 5CF2 | А |
| Устройство обработки | КРАУ5.103.028Д22 | 25 | В23Е | А |
Взаимодействие оператора с анализатором осуществляется с помощью экранного меню и кнопочной клавиатуры. Связь с анализатором автономного ПО осуществляется через цифровые интерфейсы RS-485 и инфракрасный порт прибора.
Метрологические и технические характеристики анализаторов представлены в таблице 3.
Таблица 3
| Диапазон измерений температуры точки росы*: | по влаге | Диапазон I | от минус 30 °С до температуры окружающей среды (Токр) |
| Диапазон II | от минус 60 °С до температуры окружающей среды (Токр) | ||
| по углеводородам | от минус 30 °С до температуры окружающей среды (Токр) | ||
| Пределы допускаемой абсолютной погрешности при измерении точки росы*: | по влаге | Класс точности А | ±0,25 °С |
| Класс точности В | ±0,5 °С | ||
| Класс точности С | ±1 °С в диапазоне от минус 30 °С до Токр; ±1,5 °С в диапазоне от минус 60 °С до минус 30°С | ||
| по углеводородам | ±1 °С | ||
| Нормируемый расход газа через измерительную камеру | (0,5± 0,3) норм. л/мин | ||
| Питание: напряжение, потребляемая мощность | от внешнего источника | = (12 - 32) В 15 Вт | |
| от встроенной аккумулят. батареи | = (8,4-12,6) В, 4 Ач 15 Вт | ||
| Время непрерывной работы, не менее | от внешнего источника | неограничено | |
| от встроенной аккумулят. батареи | 4 ч | ||
| Рабочая температура и влажность окружающей среды | от минус 10 °С до +50 °С 98 % max при +35 °С | ||
| Рабочее давление и температура исследуемого газа | от 0,01 до 16 МПа (КРАУ2.844.007-01), от 0,01 до 30 Мпа (КРАУ2.844.007) от минус 20 °С до + 50 °С | ||
| Степень защиты по ГОСТ 14254 | IP67 | ||
| Габаритные размеры (без микроскопа), не более | 257х165х204 мм | |
| Масса (без запасных частей и принадлежностей), не более | 7,5 кг | |
| Монтаж | в помещении или на открытой площадке (взрывоопасная зона) | |
| Подключение к линии подачи анализируемого газа | соединение Swagelok под трубу с наружным диаметром 6 мм ( соединительная муфта SS-6MO-61) | |
| Срок службы, не менее: ■ анализатор ■ датчик первичной информации в составе анализатора ■ аккумуляторная батарея | 10 лет 3 года 300 циклов заряда/разряда | |
* Диапазон измерений и пределы допускаемой абсолютной погрешности анализатора устанавливаются при первичной поверке.
наносится на табличку анализатора методом шелкографии и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки анализатора Исполнение КРАУ2.844.007 приведен в таблице 4.
Таблица 4
| Обозначение | Наименование | Кол. |
| КРАУ2.844.007 | Анализатор точки росы «Hygrovision - BL» | 1 |
| ВМПЛ5.112.002 | Устройство зарядное Model-002 | 1 |
| КРАУ3.821.003 | Микроскоп | 1 |
| КРАУ 5.999.005 | Адаптер IRDA | 1 |
| ВМПЛ4.841.023 | Кабель (для подключения внешнего источника питания) | 1 |
| ВМПЛ6.450.005 | Система подвода газа Модель-002 | 1 |
| ВМПЛ5.183.003 | Система контроля давления и расхода газа Model-002 | 1 |
| Трубка ПВХ прозрачная 6х1,5; 2,5 м | 1 | |
| КРАУ5.549.006 | Автономный блок питания БП-06 (запасной) | 1 |
| Набор для чистки датчика (флакон с чистящей жидкостью и аппликатор) | 1 | |
| ВМПЛ4.161.012 | Кейс транспортировочный (для анализатора) | 1 |
| ВМПЛ4.161.004 | Кейс транспортировочный (для принадлежностей анализатора) | 1 |
| КРАУ4.176.103 | Упаковка | 1 |
| КРАУ2.844.007РЭ | Руководство по эксплуатации | 1 |
| КРАУ2.844.007МП | Методика поверки | 1 |
| КРАУ2.844.007ФО | Формуляр | 1 |
| КРАУ2.844.007-01Д21 | Специальное программное обеспечение (компакт-диск) | 1 |
Комплект поставки анализатора Исполнение КРАУ2.844.007-01 приведен в таблице 5. Таблица 5
| Обозначение | Наименование | Кол. |
| КРАУ2.844.007 | Анализатор точки росы «Hygrovision - BL | 1 |
| ВМПЛ5.112.002 | Устройство зарядное Model-002 | 1 |
| КРАУ3.821.003 | Микроскоп | 1 |
| КРАУ 5.999.005 | Адаптер IRDA | 1 |
| ВМПЛ4.841.023 | Кабель (для подключения внешнего источника питания) | 1 |
| ВМПЛ6.450.001 | Система подвода газа Модель-001 | 1 |
| ВМПЛ5.183.001 | Система контроля давления и расхода газа Model-001 | 1 |
| Трубка ПВХ прозрачная 6х1,5; 2,5 м | 1 | |
| КРАУ5.549.006 | Автономный блок питания БП-06 (запасной) | 1 |
| Набор для чистки датчика (флакон с чистящей жидкостью и аппликатор) | 1 | |
| ВМПЛ4.161.003 | Кейс транспортировочный (для анализатора) | 1 |
| ВМПЛ4.161.004 | Кейс транспортировочный (для принадлежностей анализатора) | 1 |
| КРАУ4.176.103 | Упаковка | 1 |
| КРАУ2.844.007РЭ | Руководство по эксплуатации | 1 |
| КРАУ2.844.007МП | Методика поверки | 1 |
| КРАУ2.844.007ФО | Формуляр | 1 |
| КРАУ2.844.007-01Д21 | Специальное программное обеспечение (компакт-диск) | 1 |
осуществляется в соответствии с документом КРАУ2.844.007МП «Анализатор точки росы «Hygrovision-BL». Методика поверки», утвержденным ФГУП "ВНИИФТРИ"
05 ноября 2014 г. Перечень основных средств поверки приведен в таблице 6.
Таблица 6
| Наименование средства поверки и обозначение НТД | Основные метрологические и технические характеристики средства поверки | |
| 1 | Вторичный эталон единицы температуры точки росы и температуры конденсации углеводородов при давлении до 30 МПа «Вымпел-ЭД 300» | Диапазон воспроизведения точки росы от минус 60 °С до плюс 30 °С. Диапазон воспроизведения температуры конденсации углеводородов от минус 50 °С до плюс 30 °С. Предел допускаемой абсолютной погрешности воспроизведения точки росы по воде ±0,12 °С; по углеводородам ±0,42 °С. |
| 2 | Генератор влажного газа Север-3, Р52.844.039 ТУ Г.Р. № 52892-13. | Диапазон воспроизведения точки росы от минус 70 до плюс 20 °С. Предел допускаемой абсолютной погрешности воспроизведения точки росы ± 0,5 °С; |
| 3 | Термостат жидкостный «JULABO» серии FP40 | Диапазон рабочих температур от минус 40 °С до +200°С. |
| 4 | Манометр МО-250, ТУ 25-05-1664-74, Г.Р. №30886-05 | Класс точности 0.25, верхний предел измерений 1,0 МПа. |
| 5 | Пропан сжиженный чистый, ТУ 51-882-90 | Объемная доля пропана - не менее 99.8 %; |
| 6 | Газовый баллонный редуктор БПО-5-2, ТУ 3645-001-27415203-97 | |
| 7 | Барометр анероид М67, ТУ25-04.1797-75, Г.Р. №3744-73 | Пределы измерений 600-800 мм.рт.ст. Абсолютная погрешность ±0,8 мм.рт.ст. |
1. ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы по воде».
2 ГОСТ Р 53762-2009 - Газы горючие природные. Определение температуры точки росы по углеводородам».
3 «Анализатор точки росы по влаге и углеводородам «Hygrovision-BL». Руководство по эксплуатации. КРАУ2.844.007 РЭ».
Нормативные и технические документы, устанавливающие требования к средству измерений
1. ГОСТ 8.547-2009 «ГСИ. Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений влажности газов».
2. ГОСТ Р 8.757-2011. «ГСИ. Гигрометры конденсационные. Методы и средства поверки».
3. «Анализатор точки росы по влаге и углеводородам «Hygrovision-BL». Технические условия. КРАУ2.844.007ТУ»
| Зарегистрировано поверок | 1579 |
| Поверителей | 17 |
| Актуальность данных | 16.11.2024 |
