Установки поверочные расходомерные Тайфун, мод. Тайфун-15, Тайфун-30, Тайфун-50, Тайфун-100, Тайфун-240, Тайфун-400 И Тайфун-1000, 60684-15

Установки поверочные расходомерные ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000 предназначены для воспроизведения, хранения и передачи единиц массового и объемного расходов, массы и объема протекающей жидкости.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	60684-15
Наименование СИ	Установки поверочные расходомерные
Обозначение типа СИ	Тайфун, мод. Тайфун-15, Тайфун-30, Тайфун-50, Тайфун-100, Тайфун-240, Тайфун-400 И Тайфун-1000
Изготовитель	ООО "Реом", г.Калуга
Год регистрации	2015
Срок свидетельства	21.05.2020
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип работы установок поверочных расходомерных ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАИФУН-1000 заключается в воспроизведении массового и объемного расходов, массы и объема протекающей жидкости с помощью гидравлической системы и измерения расхода и количества протекающей жидкости эталонными средствами измерений. В установках поверочных расходомерных ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000 реализованы способы измерений с использованием весоизмерительных устройств и с использованием расходомеров-счётчиков электромагнитных.

Установки поверочные расходомерные ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000 изготавливаются в двух исполнениях: «Э» (использование в качестве эталонов только расходомеров-счётчиков электромагнитных) и «ЭВ» (использование в качестве эталонов и расходомеров-счётчиков электромагнитных и весоизмерительных устройств).

Установки поверочные расходомерные ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000 изготовлены по блочному принципу и состоят из сборного резервуара, системы создания и стабилизации расходов, эталонных средств измерения массового и объемного расходов, объема и массы, измерительного участка с комплектами установочных приспособлений, системы задания расходов, возвратного трубопровода, автоматизированного вычислительноизмерительного комплекса (АВИК), системы подачи сжатого воздуха.

В качестве эталонных средств измерений в составе установок поверочных расходомерных ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000 применяются весоизмерительные устройства на базе весов платформенных электронных ВП (номер в госреестре 21440-11), весов неавтоматического действия GP (номер в госреестре 50583-12), весов неавтоматического действия HW-WP, HV-WP (номер в госреестре 48927-12) и HW (номер в госреестре 44188-10), весов электронных К (номер в госреестре 45158-10); весов электронных В (номер в госреестре 44039-10) и расходомеры-счетчики электромагнитные SITRANS FM, (номер в госреестре 35024-12); расходомеры электромагнитные COPA-XT (номер в госреестре 14829-99); расходомеры-счетчики электромагнитные MagMaster, AquaMaster, WaterMaster (номер в госреестре 40803-09), расходомеры электромагнитные Promag (номер в госреестре 14589-14).

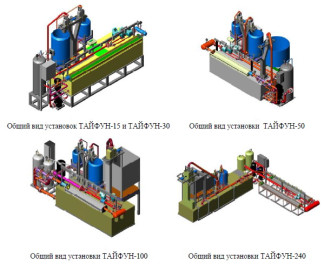

Общий вид установок поверочных расходомерных ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000 представлен на рисунках 1.6.

Во время работы установок поверочных расходомерных ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 иТАЙФУН-1000 вода из сборного резервуара забирается электронасосами и подается через систему создания и стабилизации расхода воды к коллектору измерительных преобразовате-

леи, измерительным участкам с поверяемыми средствами измерении и регулирующей гребенке. Затем вода направляется, либо на соответствующее весоизмерительное устройство (поверка с использованием весоизмерительных устройств), либо по возвратному трубопроводу (поверка с использованием измерительных преобразователей (расходомеров-счётчиков электромагнитных)), в сборный резервуар.

В установках поверочных расходомерных ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000, предусмотрена пломбировка от несанкционированного доступа к программному обеспечению и к метрологически значимым участкам схем АВИК. Схема пломбировки АВИК представлена на рисунках 7 и 8.

Программное обеспечение

установок поверочных расходомерных ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000 - автономное.

Программное обеспечение установок поверочных расходомерных ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000 предназначено для сбора и обработки информации от измерительных преобразователей, весоизмерительных устройств и поверяемых средств измерений, формирования управляющих сигналов для исполнительных устройств, управления процессом измерения. На отдельные, метрологически значимые, пункты программного обеспечения может устанавливаться пароль. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1.

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ascu.exe
Номер версии (идентификационный номер) ПО	1.0.х.х
Цифровой идентификатор ПО	88832F46

Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений соответствует уровню «Средний», согласно Р 50.2.077-2014.

Программное обеспечение не влияет на метрологические характеристики установок поверочных расходомерных ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000.

Технические характеристики

Основные технические и метрологические характеристики установок поверочных расходомерных ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000 приведены в таблице 2. Габаритные размеры приведены в таблице 3.

Наименование характеристики	Значение характеристики
Наименование характеристики	ТАЙФУН-15	ТАЙФУН-30	ТАЙФУН-50	ТАЙФУН-100	ТАЙФУН-240	ТАЙФУН-400	ТАЙФУН-1000
Диапазон воспроизводимых расходов, м /ч (т/ч): - при поверке с использованием весоизмерительных устройств - при поверке с использованием расходомеров-счётчиков электромагнитных	от 0,006 до 15 от 0,007 до 15	от 0,006 до 30 от 0,007 до 30	от 0,01 до 50 от 0,03 до 50	от 0,01 до 100 от 0,03 до 100	от 0,01 до 200 от 0,03 до 240	от 0,01 до 200 от 0,03 до 400	от 0,05 до 300 от 0,2 до 1200
Номинальные диаметры поверяемых приборов DN1	от 6 до 25	от 10 до 40	от 10 до 50	от 10 до 100	от 10 до 150	от 10 до 200	от 20 до 300
Пределы допускаемой относительной погрешности установки при измерении массы и массового расхода, %	±0,07 (±0,062)
Пределы допускаемой относительной погрешности установки при измерении объёма и объёмного расхода с использованием весоизмерительных устройств, %	±0,08 (±0,072)
Пределы допускаемой относительной погрешности установки при измерении объёма и объёмного расхода с использованием расходомеров-счётчиков электромагнитных, %: - в диапазоне расходов3 от Опер (включ.) до Омакс (включ.) - в диапазоне расходов3 от Омин (включ.) до Опер (исключ.)	±0,25 ±0,5
Параметры рабочей жидкости: - рабочая жидкость - давление рабочей жидкости, МПа, не более - температура рабочей жидкости, оС	вода питьевая по СанПиН 2.1.4.1074-2001 1,0 от плюс 10 до плюс 40
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа	от плюс 10 до плюс 40 от 30 до 90 от 84 до 107

Напряжение питания (переменный ток), В	380 ± 38
Частота, Гц	50 ± 2
Потребляемая мощность, кВт, не более	5 10 15 25 50 90 300
Средний срок эксплуатации, лет, не менее	15
Примечания: 1. Диаметры условного прохода комплекта установочных приспособлений (проставок) могут быть изменены по согласованию с заказчиком; 2. Для установок, оснащенных весами фирмы «Mettler-Toledo»; 3. Qmrc - максимальный расход; Qrat, - переходный расход; Qm - минимальный расход.

Таблица 3.

Наименование			Значение характеристики
характеристики	ТАЙФУН-15	ТАЙФУН-30	ТАЙФУН-50	ТАЙФУН-100	ТАЙФУН-240	ТАЙФУН-400	ТАЙФУН-1000
Г абаритные размеры, мм, не более	4000x1500x3000	4000x1500x3000	5000x1800x3000	5500x2500x4000	11200x7000x4800	12000x8000x4800	16000x13300x4800

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на резервуаре сборном, методом наклеивания и в левый верхний угол титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплектность установок поверочных расходомерных ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000 приведена в таблице 4.

Таблица 4.

Наименование	Кол-во, шт.	Документ
Установка (в соответствии с заказом)	1	РЕОМ.407369.хххх*
Паспорт	1	РЕОМ.407369.хххх ПС*
Руководство по эксплуатации	1	РЕОМ.407369.хххх РЭ*
Руководство пользователя (программный комплекс АВИК «ТАЙФУН-ПК»)	1	РЕОМ.408844.001 РП
Методика поверки	1	МП РТ 2213-2014
Примечание: * - В зависимости от модификации установки: ТАЙФУН-15 - РЕОМ.407369.0015; ТАЙФУН-30 - РЕОМ.407369.0030; ТАЙФУН-50 - РЕОМ.407369.0050; ТАЙФУН-100 - РЕОМ.407369.0100; ТАЙФУН-240 - РЕОМ.407369.0240; ТАЙФУН-400 - РЕОМ.407369.0400; ТАЙФУН-1000 - РЕОМ.407369.1000.

Поверка

осуществляется по документу МП РТ 2213-2014 «ГСИ. Установки поверочные расходомерные ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 05 декабря 2014 г.

Средства поверки:

- вторичный эталон единиц массового и объемного расходов, массы и объема жидкости в соответствии с ГОСТ 8.142-2013 и ГОСТ 8.374-2013;

- гири 20 кг класса F2, по ГОСТ OIMLR 111-1-2009;

- гири 20 кг класса М1 по ГОСТ OIMLR 111-1-2009;

- набор гирь 20 кг класса М1 по ГОСТ OIMLR 111-1-2009;

- Калибратор многофункциональный MC5-R;

t +t

- Частотомер электронно-счётный Ч3-88, Dtx = ±(|8 01 • tx + ФА ^ ФС + То) , с.

Сведения о методах измерений

Методы измерения содержатся в руководстве по эксплуатации РЕОМ.407369.хххх РЭ (таблица 4.) «Установки поверочные расходомерные ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к установкам поверочным расходомерным ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000

1. ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) жидкости»;

Лист № 7 Всего листов 7

2. ГОСТ 8.374-2013 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды»;

3. РЕОМ.407369.1000-2014 ТУ «Установки поверочные расходомерные ТАЙФУН, модификаций ТАЙФУН-15, ТАЙФУН-30, ТАЙФУН-50, ТАЙФУН-100, ТАЙФУН-240, ТАЙФУН-400 и ТАЙФУН-1000. Технические условия».
