Трансформаторы тока ТВГ-110-0,28 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления в электросетях переменного тока с номинальным напряжением 110 кВ промышленной частоты.
Первичной обмоткой трансформаторов тока ТВГ-110-0,28 (далее - трансформаторы). является токоведущая труба высоковольтного ввода выключателя. Магнитопровод представляет собой тороидальный сердечник, навитый из специального сплава полосы. Вторичная обмотка наложена поверх изоляции магнитопровода и пропитана лаком.
Трансформаторы применяются для работы внутри конструкции элегазового бакового выключателя ВЭБ - 110.

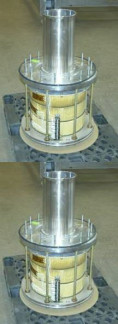

Общий вид трансформаторов тока ТВГ-110-0,28 показан на рисунке 1.
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока.
Основные метрологические и технические характеристики трансформаторов тока ТВГ-110-0,28 приведены в таблице 1.
TBr-110-0,2S
| Параметр | Значение | |
| Заводской номер | 2895-10, 2994-10, 2893-10, 2964-10, 2965-10, 2966-10, 3241-10, 3242-10, 3243-10, 2930-10, 2929-10, 2982-10, 2983-10, 2984-10, 2985-10, 2913-10, 2912-10, 2911-10, 3176-10, 3175-10, 3174-10 | 211-11, 212-11, 213-11, 254-11, 253-11, 255-11, 195-11, 194-11, 193-11, 2948-10, 2947-10, 2946-10 |
| Класс точности обмоток для измерения | 0,2S | |
| Номинальный первичный ток !1ном., А | 600 | 1000 |
| Номинальный вторичный ток !2ном., А | 1 | |
| Номинальные вторичные нагрузки S^., ВА | 30 | |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более | 10 | |
| Номинальное напряжение U^., кВ | 110 | |
| Наибольшее напряжение, кВ | 132 | |
| Номинальная частота £юм., Гц | 50 | |
| Масса, кг | 12,2 | |
| Габаритные размеры: - высота, мм - внутренний диаметр, мм - внешний диаметр, мм | 50 240 350 | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 | |
Знак утверждения типа наносят на титульный лист паспорта типографским способом. Комплектность средства измерений
В комплект поставки входят:
1. Трансформаторы тока ТВГ-110-0^ (заводские номера: 2895-10, 2994-10, 2893-10, 2964-10, 2965-10, 2966-10, 3241-10, 3242-10, 3243-10, 2930-10, 2929-10, 2982-10, 2983-10, 2984
10, 2985-10, 2913-10, 2912-10, 2911-10, 3176-10, 3175-10, 3174-10, 211-11, 212-11, 213-11, 254
11, 253-11, 255-11, 195-11, 194-11, 193-11, 2948-10, 2947-10, 2946-10) - 33 шт.;
2. Паспорт - 33 экз.
осуществляется в соответствии с ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.
| Тип прибора | Основные метрологические характеристики |
| 1 | 2 |
| Трансформатор тока измерительный лабораторный ТТИ-5000.5 (Г осреестр № 27007-04) | Номинальные значения первичного тока, А: от 5 до 5000. Класс точности: 0,05. |
| Прибор сравнения КНТ-03 (Госреестр № 24719-03) | Пределы измерения токовой погрешности 1, %: ± 19,99. Пределы допускаемой абсолютной погрешности измерения токовой погрешности поверяемого трансформатора, %: ± (0,1 + 0,05-A 2 ). Пределы измерения угловой погрешности поверяемого трансформатора, ': ± 199,9. Пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, ': ± (0,1 + 0,03-A 2) ). |
| Примечания: 1) Прибор измеряет относительную разность вторичных токов эталонного и поверяемого трансформаторов, принимаемую за погрешность последнего согласно ГОСТ 18685-73; 2) А - значение измеряемой токовой погрешности или угловой погрешности поверяемого трансформатора. | |
Методы измерений с помощью трансформаторов тока ТВГ-110-0,28 указаны в паспорте.
Нормативные документы, устанавливающие требования к трансформаторам тока TBr-110-0,2S
Испытательный центр
Федеральное бюджетное учреждение “Г осударственный региональный центр стандартизации, метрологии и испытаний в г. Москве” (ФБУ “Ростест-Москва”)
117418, г. Москва, Нахимовский проспект, д. 31.
Тел. (495) 544-00-00; http://www.rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального агентства по техническому
регулированию и метрологии С.С. Голубев
М. п. « » 2015 г.
1
ГОСТ 7746-2001”Трансформаторы тока. Общие технические условия”.
2
ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.
