Трансформаторы тока ТВГ-110-0,2S, 60689-15

Трансформаторы тока ТВГ-110-0,28 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления в электросетях переменного тока с номинальным напряжением 110 кВ промышленной частоты.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	60689-15
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	ТВГ-110-0,2S
Изготовитель	ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш", г.Екатеринбург
Год регистрации	2015
МПИ (интервал между поверками)	4 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Первичной обмоткой трансформаторов тока ТВГ-110-0,28 (далее - трансформаторы). является токоведущая труба высоковольтного ввода выключателя. Магнитопровод представляет собой тороидальный сердечник, навитый из специального сплава полосы. Вторичная обмотка наложена поверх изоляции магнитопровода и пропитана лаком.

Трансформаторы применяются для работы внутри конструкции элегазового бакового выключателя ВЭБ - 110.

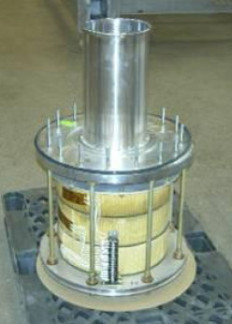

Общий вид трансформаторов тока ТВГ-110-0,28 показан на рисунке 1.

Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока.

Технические характеристики

Основные метрологические и технические характеристики трансформаторов тока ТВГ-110-0,28 приведены в таблице 1.

ТВГ-110-0^

Параметр	Значение
Заводской номер	2895-10, 2994-10, 2893-10, 2964-10, 2965-10, 2966-10, 3241-10, 3242-10, 3243-10, 2930-10, 2929-10, 2982-10, 2983-10, 2984-10, 2985-10, 2913-10, 2912-10, 2911-10, 3176-10, 3175-10, 3174-10	211-11, 212-11, 213-11, 254-11, 253-11, 255-11, 195-11, 194-11, 193-11, 2948-10, 2947-10, 2946-10
Класс точности обмоток для измерения	0,2S
Номинальный первичный ток 11ном., А	600	1000
Номинальный вторичный ток 12ном., А	1
Номинальные вторичные нагрузки S^., ВА	30
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более	10
Номинальное напряжение ином., кВ	110
Наибольшее напряжение, кВ	132
Номинальная частота £юм., Гц	50
Масса, кг	12,2
Габаритные размеры: - высота, мм - внутренний диаметр, мм - внешний диаметр, мм	50 240 350
Климатическое исполнение и категория размещения по ГОСТ 15150-69	УХЛ1

Знак утверждения типа

Знак утверждения типа наносят на титульный лист паспорта типографским способом.

Комплектность

В комплект поставки входят:

1. Трансформаторы тока ТВГ-110-0^ (заводские номера: 2895-10, 2994-10, 2893-10, 2964-10, 2965-10, 2966-10, 3241-10, 3242-10, 3243-10, 2930-10, 2929-10, 2982-10, 2983-10, 298410, 2985-10, 2913-10, 2912-10, 2911-10, 3176-10, 3175-10, 3174-10, 211-11, 212-11, 213-11, 254

11, 253-11, 255-11, 195-11, 194-11, 193-11, 2948-10, 2947-10, 2946-10) - 33 шт.;

2. Паспорт - 33 экз.

Поверка

осуществляется в соответствии с ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.

Тип прибора	Основные метрологические характеристики
1	2
Трансформатор тока измерительный лабораторный ТТИ-5000.5 (Г осреестр № 27007-04)	Номинальные значения первичного тока, А: от 5 до 5000. Класс точности: 0,05.
Прибор сравнения КНТ-03 (Госреестр № 24719-03)	Пределы измерения токовой погрешности 1, %: ± 19,99. Пределы допускаемой абсолютной погрешности измерения токовой погрешности поверяемого трансформатора, %: ± (0,1 + 0,05-A 2 ). Пределы измерения угловой погрешности поверяемого трансформатора, ': ± 199,9. Пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, ': ± (0,1 + 0,03-A 2) ).
Примечания: 1) Прибор измеряет относительную разность вторичных токов эталонного и поверяемого трансформаторов, принимаемую за погрешность последнего согласно ГОСТ 18685-73; 2) А - значение измеряемой токовой погрешности или угловой погрешности поверяемого трансформатора.
