| Номер в госреестре | 60694-15 |
| Наименование СИ | Инклинометры скважинные |
| Обозначение типа СИ | S400HD |
| Изготовитель | "SISGEO s.r.l.", Италия |
| Год регистрации | 2015 |
| Срок свидетельства | 21.05.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Инклинометры скважинные серии S400HD (далее - инклинометры) предназначены для измерений вертикальных (зенитных) углов вдоль оси контрольных скважин с целью определения изменения их пространственного положения.
Принцип действия инклинометров основан на пространственных измерениях значений проекции вектора силы тяжести на оси чувствительности двух акселерометров, расположенных взаимоортогонально. Совокупность сигналов, полученных от акселерометров, определяет пространственное положение инклинометра в системе прямоугольных координат, используемое в инженерных и геофизических расчётах, строительстве и инженерной геологии.
Инклинометр представляет собой комбинированный прибор, объединяющий в своей конструкции два твердотельных акселерометра (ТА) или компенсированных сервоакселерометра (КСА) и выпускаются в одноосном и двухосном исполнении. Акселерометры помещены в стальной корпус и снабжены двумя центраторами (подвижными коромыслами с колесиками), которые входят в направляющие канавки обсадных труб и позволяют сохранять определенное, неизменное пространственное положение в скважине. На торцевых частях корпуса предусмотрены узлы подвеса. Несколько инклинометров могут объединяться в группу, соединяюсь между собой по вертикали стальным тросом. Каждый инклинометр снабжен отдельным кабелем, сигналы с которых можно объединить в единый многожильный кабельный вывод.
Модели, входящие в состав серии S400HD различаются исполнением -одноосное (S411HD) или двухосное (S412HD); и диапазоном измерений (S432HD15 или S432HD30) и габаритными размерами.

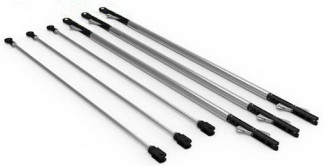

Внешний вид инклинометров скважинных серии S400HD показан на рисунке 1.
Технические характеристики | Лист № 2 Всего листов 3 Таблица 1 |
| Наименование характеристики | Значение |
| Диапазоны измерений зенитных углов: - для моделей S410HD,..,° - для моделей S420HD,.° - для моделей S430HD,.° | ±5; ±10; ±15; ±20; ±30 ±10; ±15; ±20; ± 90 ±5; ±10; ±15; ±20; ±30 |
| Пределы допускаемой относительной погрешности измерения зенитных углов, % | ±0,2 |
| Условия эксплуатации: Диапазон рабочих температур , 0С: | от минус 30 до +70 |
| Габаритные размеры зонда, диаметрхдлина: - для моделей S410HD, мм, не более - для моделей S420HD, мм, не более - для моделей S430HD, мм, не более | 28x1170 28x1230 28x1230 |
| Масса: - для моделей S410HD, кг, не более - для моделей S420HD, кг, не более - для моделей S430HD, кг, не более | 2.3 3.3 3.3 |
наносится на титульный лист (в левом верхнем углу) руководства по эксплуатации типографским способом, а также на боковую поверхность корпуса инклинометра методом наклейки.
| Наименование | Количество |
| Инклинометр скважинный серии S400HD | 1 шт. |
| Методика поверки | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
осуществляется в соответствии с документом по поверке МП 60694-15 «Инклинометры скважинные серии S400HD. Методика поверки», утверждённым ФГУП «ВНИИМС» в марте 2015 г.
Основные средства поверки:
Квадрант оптический КО (г/р № 26905-04)
приведены в разделах 5.2 «Вертикальные инклинометрические измерения» и 5.3 «Г оризонтальные инклинометрические измерения» Руководства по эксплуатации «Инклинометры скважинные серии S400HD. РЭ (09/05-Rev.4)».
Нормативные и технические документы, устанавливающие требования к инклинометрам скважинным серии S400HD
Техническая документация фирмы-изготовителя.
