| Номер в госреестре | 60695-15 |
| Наименование СИ | Толщиномеры ультразвуковые |
| Обозначение типа СИ | SONOWALL 50, SONOWALL 60 |
| Изготовитель | "SONOTEC Ultraschallsensorik Halle GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 21.05.2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры ультразвуковые SONOWALL 50, SONOWALL 60 (далее - толщиномеры) предназначены для измерения толщины материалов, полуфабрикатов и готовых изделий.
Толщиномер является ультразвуковым портативным измерительным прибором неразрушающего контроля и предназначен для ручного использования. Принцип действия толщиномера основан на измерении толщины материала путем излучения импульсов ультразвуковых колебаний, приема и регистрации отраженных эхосигналов. Короткий электрический импульс, генерируемый прибором, преобразуется в ультразвуковой импульс. Данный импульс передается датчиком через акустический гель вовнутрь тестируемого объекта, часть звука отражается и попадает через акустический гель обратно на датчик. Приемное устройство преобразует отраженный звук в электрический импульс. Толщиномер оценивает этот сигнал и определяет время между подачей датчиком импульса и получением отраженного от задней стенки эхо-сигнала. После этого, исходя из скорости звука, рассчитывается толщина стенки тестируемого объекта. Управление толщиномером производится с панели электронного блока. Толщиномер SONOWALL 50 имеет возможность передачи данных измерений в персональный компьютер через порт USB и интегрированный калибровочный образец. Толщиномер SONOWALL 60 имеет возможность измерения через толщину покрытия до 20 мм.

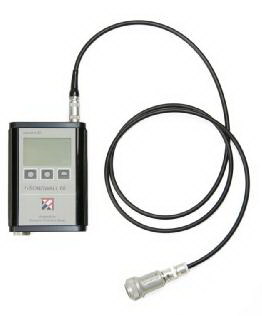

Общий вид толщиномеров представлен на рисунках 1 и 2.
Рисунок 2 - Общий вид толщиномера SONOWALL 60
Место пломбирования толщиномеров находится на торцах и наносится на скрепляющий корпус винт.
Программное обеспечение (ПО) SONOWALL 50, SONOWALL 60, установленное на толщиномер выполняет следующие функции: управление электронным блоком толщиномера, изменение настроек, цифровая обработка сигналов, отображение результатов измерений на жидкокристаллическом индикаторе.
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 1.
Таблица 1
| Идентификационное наименование ПО | SONOWALL 50 |
| SONOWALL 60 |
Уровень защиты ПО «SONOWALL» от непреднамеренных и преднамеренных изменений соответствует уровню: «СРЕДНИМ» по Р 50.2.077-2014.
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
| Наименование параметров | SONOWALL 50 | SONOWALL 60 | |
| Диапазон устанавливаемых значений скорости звука, м/с | 1000 - 10000 | 2000 - 7000 | |
| Диапазон измерений толщины с УЗ датчиками (по стали), мм: - SW 2-21, (2 МГц) - SW 5-21, (5 МГц) - SW 5-22, (5 МГц) - датчик 2,25 МГц - датчик 3,5 МГц - датчик 5 МГц | 5 - 300 0,6 - 250 0,6 - 250 | 3 - 250 2 - 150 1 - 50 | |
| Разрешение, мм | 0,1 | 0,1 | 0,05 |
| Пределы допускаемой абсолютной погрешности измерений толщины, мм | ±(0,1+0,005Н) ±(0,1+0,005Н) ±(0,05+0,005Н) где Н - измеренное значение, мм | |
| Регистрация данных | до 100000 результатов измерений | нет |
| Электропитание | две щелочные батареи по 1,5 В тип АА (LR6), или через USB разъем при подключении к ПК | две щелочные батареи по 1,5 В тип АА (LR6) |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -10 до +50 | |
| Г абаритные размеры (ДхШхВ), мм, не более | 128x80x28 | 115x85x25 |
| Масса, кг, не более | 0,260 | 0,275 |
наносится на корпус прибора способом машинной печати и на эксплуатационную документацию типографским способом.
Комплект поставки толщиномеров приведен в таблице 3.
Таблица 3
| Наименование | SONOWALL50 | SONOWALL60 | Коли чество |
| 1 | 2 | 3 | 4 |
| Прибор с интегрированным калибровочным образцом толщины | + | 1 | |
| Прибор | + | 1 | |
| Калибровочный образец толщины | + | 1 | |
| Датчик с кабелем (SW2-21, SW2-21, SW5-22) | + | 3 | |
| Датчик (2,25 МГц, 3 МГц, 5 МГц) | + | 3 | |
| Кабель датчика (1,5 м) | + | 1 | |
| Руководство по эксплуатации | + | + | 1 |
| Защитный силиконовый футляр | + | 1 | |
| Сумка для переноски | + | 1 | |
| Ремень для переноски на плече | + | 1 | |
| Запасные мембраны | + | 1 | |
| Батареи АА Procell | + | 2 | |
| Батареи АА LR6 (1,5 V) | + | 2 | |
| Акустический гель | + | + | 1 |
| Паспорт | + | 1 | |
| Методика поверки | + | + | 1 |
| USB кабель | + | 1 |
| 1 | 2 | 3 | 4 |
| Установочный CD с программным обеспечением | + | 1 | |
| Наплечный ремень | + | 1 | |
| Смазка для мембран | + | 1 |
осуществляется по документу 433-108-2015МП «Толщиномеры ультразвуковые SONOWALL 50 SONOWALL 60. Методика поверки», утвержденному ГЦИ СИ ФБУ «:Тест-С.-Петербург» 06.02.2015 г.
Перечень эталонов, применяемых при поверке:
- меры из комплекта ультразвуковых мер МЭТ-300-40х13 № 28, в диапазоне толщин от 0,6 до 300 мм, ПГ ±(0,04+0,0025 Нэкв) (Госреестр № 51230-12).
Методика измерений изложена в документах «Толщиномер ультразвуковой SONOWALL 50. Руководство по эксплуатации» и «Толщиномер ультразвуковой SONOWALL 60. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым SONOWALL 50, SONOWALL 60
Техническая документация фирмы-изготовителя.
