Государственный реестр средств измерений

Комплекты средств измерений и вспомогательного оборудования для поверки средств измерений скорости и направления ветра (переносные) КПП-4, 60698-15

60698-15
Комплекты средств измерений и вспомогательного оборудования для поверки средств измерений скорости и направления ветра (переносные) (КПП-4) (далее - КПП-4) предназначены для воспроизведения механических и электрических сигналов, используемых при поэлементных поверках измерителей скорости и направления ветра (анеморумбометров) методами документа МИ 2713-2008.
Карточка СИ
Номер в госреестре 60698-15
Наименование СИ Комплекты средств измерений и вспомогательного оборудования для поверки средств измерений скорости и направления ветра (переносные)
Обозначение типа СИ КПП-4
Изготовитель Общество с ограниченной ответственностью «Спецпроект» (ООО «Спецпроект»), г. Санкт-Петербург
Год регистрации 2015
Срок свидетельства 01.04.2030
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Комплекты средств измерений и вспомогательного оборудования для поверки средств измерений скорости и направления ветра (переносные) (КПП-4) (далее - КПП-4) предназначены для воспроизведения механических и электрических сигналов, используемых при поэлементных поверках измерителей скорости и направления ветра (анеморумбометров) методами документа МИ 2713-2008.

Описание

КПП-4 состоит из следующих основных составных частей:

-    контршаблона для проверки сохранности углов атаки плоских лопастей воздушных винтов анемометров, имеющих углы атак 31,5 и 45 градусов;

-    задатчика параметров ветра ЗПВ-1 для проверки соответствия коэффициента преобразования частоты вращения оси (ротора) анемометров в показания скорости ветра;

-    торсионного диска для проверки нижнего предела диапазона измерений скорости ветра анеморумбометра;

-    пружинного измерителя силы сдвига для проверки нижнего предела допускаемой погрешности угла направления флюгарки анемометра;

-    лимба штрихового для проверки показаний угла направления ветра заданному углу поворота флюгарки;

-    имитатора датчика ветра ИДВ-1 (только для анеморумбометров М63) для проверки соответствия коэффициента преобразования частоты и временных сдвигов импульсов, поступающих от анеморумбометра на вход пульта анеморумбометра, в показания скорости и направления ветра;

-    анемометра цифрового переносного АП1М2 регистрационный № 24079-08 в Государственном реестре СИ РФ, применяемого для проверки работоспособности анеморумбометров методом сличения в естественных условиях до начала операций по поверке;

-    программно-вычислительного комплекса (ПВК) с предустановленным программным обеспечением (ПО).

КПП-4 допускается применять только при периодических поверках анеморумбометров роторного типа, в технической документации которых содержатся требования:

-    к углам атаки лопастей воздушного винта;

-    к коэффициенту преобразования частоты вращения воздушного винта в показания скорости ветра;

-    к коэффициентам преобразования характеристик импульсного напряжения (частоты и фазы) в показания скорости и направления ветра;

-    к нижним предельным значениям моментов сил, достаточных для сдвига (приведение во вращение) осей анемометров и осей флюгарок поверяемых анеморумбометров.

КПП-4 не допускается применять для поверок средств измерений скорости и направления ветра, в методиках периодических поверок которых в качестве средств поверки предусмотрены только аэродинамические установки.

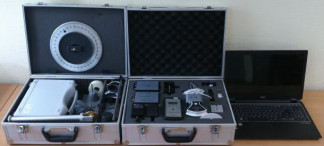

Внешний вид КПП-4 представлен на рисунке 1.

Программное обеспечение

Идентификационные данные (признаки) ПО приведены в таблице 1. Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ArmDataBase

KPP_4

MAPL

Monitoring

Номер версии (идентификационный номер) ПО

1.3

1.8

2.0

1.3

Цифровой идентификатор ПО

89F658588B5E2C 5CF720973B22CD FEBE; алгоритм MD5

4D3863DCB904 E5C5A0CBA724 B4DAF4AC; алгоритм MD5

9B2571B219E61 BF6C976F6A5E 32323A6; алгоритм MD5

E16D58C034111 16B552A50513F 2FDAD6; алгоритм MD5

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по ПР 50.2.077-2014.

Технические характеристики

Таблица 2

Наименование характеристики

Значение характеристики

Значения углов атаки лопасти винта, воспроизводимые контршаблоном (фиксированные), градус

31,5 и 45

Пределы допускаемой абсолютной погрешности воспроизведения углов атаки лопасти винта контршаблоном, градус

± 0,5

Диапазон воспроизводимых частот вращения (v) оси устройством ЗПВ-1, об/мин

от 15 до 17000

Пределы допускаемой абсолютной погрешности воспроизведения частоты вращения ЗПВ-1, об/мин

± 0,003 v

Наименование характеристики

Значение характеристики

Диапазон моментов сил, воспроизводимых торсионным диском, Н-м

от 2,3 10-4 до 14,7 • 10-4

Пределы допускаемой абсолютной погрешности моментов сил, воспроизводимых торсионным диском, Н-м

± 110-4

Диапазон моментов сил, измеряемых пружинным торсиометром для проверки оси флюгарки, Н-м

от 810-4 до 50 10-4

Пределы допускаемой абсолютной погрешности моментов сил, измеряемых пружинным торсиометром, Н-м

± 2 10-4

Фиксированные значения периодов следования прямоугольных импульсов, воспроизводимых устройством ИДВ-1, мс

500, 250, 125, 62,5, 31,25

Пределы допускаемой абсолютной погрешности воспроизведения периодов следования импульсов устройством ИДВ-1, мс

от минус 21,43 до 23,68; от минус 5,49 до 5,77; от минус 1,39 до 1,42; ± 0,35; ± 0,09

Фиксированные значения интервалов временных сдвигов, воспроизводимых ИДВ-1:

на частоте 2 Гц, мс

0; 375; 250; 125

на частоте 4 Гц, мс

0; 187,5; 125; 62,5

на частоте 8 Гц, мс

0; 93,75; 62,5; 31,25

на частоте 16 Гц, мс

0; 46,875; 31,25;15,625

на частоте 32 Гц, мс

0; 23,4375; 15,625; 7,8125

Диапазон измерений скорости ветра (V) анемометром АП1М2, м/с

от 1,0 до 20,0

Пределы допускаемой абсолютной погрешности измерений скорости ветра анемометром АП1М2: в диапазоне измерений от 1,0 до 1,5, м/с в диапазоне измерений от 1,5 до 20, м/с

± (0,35 + 0,05V) ± (0,3 + 0,05V)

Диапазон значений углов направлений ветра, воспроизводимых угломерным лимбом, градус

от 0 до 360

Пределы допускаемой абсолютной погрешности воспроизводимых угломерным лимбом направлений ветра, градус

± 1

Габаритные размеры футляров (два одинаковых футляра), (длина х высота х ширина), мм

440x415x136

Общая масса комплекта с персональным компьютером, кг

15

Электропитание составных частей:

-    ЗПВ-1, от электросети переменного тока частотой 50 Гц напряжением, В;

-    ИДВ-1, питание от пульта анеморумбометра, В

-    АП1 М2, питание от аккумуляторных батарей, В

-    ПВК, от электросети переменного тока частотой 50 Гц напряжением, В;

220 (+22/-33) 12

от 4 до 5 220 (+22/-33)

Потребляемая мощность составных частей:

-    ЗПВ-1, Вт

-    ИДВ-1, мВт

-    АП1М2, мВт

-    ПВК, Вт

10

10

50

150

Наименование характеристики

Значение характеристики

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре 25 °С, %

-    атмосферное давление, гПа

от 15 до 35 до 80 от 660 до 1100

Условия транспортирования:

Климатические факторы - по п. 10.3 ГОСТ 15150:

-    температура воздуха в пределах, °С

-    относительная влажность воздуха при температуре 25 °С, %

-    пониженное атмосферное давление, гПа Механические факторы - по п. 4.9.9 ГОСТ 22261-94:

2 1

-    частота ударов (при максимальном ускорении ±30 м/с ), мин

от минус 50 до 50 до 100 до 660

100 ± 20

Средний срок службы, лет

10

Среднее время наработки на отказ, ч

10000

Среднее время восстановления рабочего состояния, мин.

90

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом, тиснением или другими способами нанесения маркировки в местах, предусмотренных конструкторской документацией, а также типографским способом на титульный лист Руководства по эксплуатации КПП-4.

Комплектность

Таблица 3

Обозначение

Наименование

Количество

АГВР.468322.001

Задатчик параметров ветра ЗПВ-1

1

АГВР.468324.001

Имитатор датчика ветра ИДВ-1

1

АГВР.311314.001

Лимб штриховой

1

ИРШЯ.402131.001

Анемометр цифровой переносной АП1М2

1

АГВР.416931.001

Контршаблон

1

СП 0.005.005

Набор гирь М1 (1 мг - 1 кг)

1

Блок роликовый с тросом

1

18310

Торсионный диск с комплектом грузов

1

18331

Торсиометр пружинный

1

АГВР.466453.002

Программно-вычислительный комплекс (ПВК)

1

СТ-840

Транспортировочный футляр

2

АГВР.416321.001 РЭ

Руководство по эксплуатации

1 экз.

АГВР.416321.001 ФО

Формуляр

1 экз.

МП 254-0026-2014

Методика поверки

1 экз.

В соответствии с вложением

Эксплуатационная документация на составные части КПП-4

1 комплект

Поверка

осуществляется по документу МП 254-0026-2014 «Комплект средств измерений и вспомогательного оборудования для поверки средств измерений скорости и направления ветра (переносной) (КПП-4). Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 22 октября 2014 года.

Основные средства поверки:

-    тахометр электронный Testo-470, диапазон измерений частоты вращения от 20 до 99999 об/мин, пределы допускаемой относительной погрешности измерений частоты вращения ± 0,05 %;

-    частотомер электронно-счетный ЧЗ-54, диапазон измерений частоты от 0,1 Гц до 300 МГц, пределы допускаемой относительной погрешности измерений частоты ± 1,5-10" ;

-    осциллограф С1-75, полоса пропускания от 0 до 250 МГц;

-    источник временных сдвигов И1-8, диапазон задания временных сдвигов от 0 до 1 с, пределы допускаемой абсолютной погрешности задания временных сдвигов ± (5 • 10-\дв+0,5 • 10-9) нс;

-    весы электронные ВСТ-150/5, диапазон измерений от 0,2 до 150 г, пределы допускаемой абсолютной погрешности от 0,2 до 50 г ±0,005 г, св. 50 до 150 г ±0,01 г.;

-    штангенциркуль ТТТЦ-Т, диапазон измерений от 0 до 300 мм, цена деления 0,02 мм;

-    угломер MarTool 106 UF, диапазон измерений от 0 до 360°, пределы допускаемой абсолютной погрешности ±5';

-    набор гирь М1 (1 мг - 1 кг);

-    прибор ДИП-6, пределы допускаемой абсолютной погрешности ± (1+L/200) мкм, где L

- измерительный размер;

-    головка делительная оптическая ОДГЭ-20, пределы допускаемой абсолютной погрешности ±20";

-    микроскоп измерительный упрощённый МИР-3, пределы допускаемой абсолютной погрешности ± У ЦД;

Сведения о методах измерений

приведены в документе «Комплект средств измерений и вспомогательного оборудования для поверки средств измерений скорости и направления ветра (переносной) (КПП-4). Руководство по эксплуатации АГВР.416321.001 РЭ».

Нормативные и технические документы, устанавливающие требования к комплектам средств измерений и вспомогательного оборудования для поверки средств измерений скорости и направления ветра (переносной) (КПП-4)

1    ГОСТ 8.016-81 «ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».

2    ГОСТ 8.129-2013 «ГСИ Государственная поверочная схема для средств измерений времени и частоты».

3    МИ 2713-2008 «Рекомендация. ГСИ. Системы автоматизированные метеорологические измерительные. Методика поверки».

4    «Комплекты средств измерений и вспомогательного оборудования для поверки средств измерений скорости и направления ветра (переносные) (КПП-4). Технические условия АГВР.416321.001 ТУ».

Зарегистрировано поверок 13
Поверителей 1
Актуальность данных 18.11.2024
