Датчик EUTEC alpha CON500, 60699-15

Назначение

Датчики EUTEC alpha CON500 предназначены для измерения удельной электрической проводимости (УЭП) и температуры (Т) при контроле технологической воды.

Описание

Датчики EUTEC alpha C0N500 (далее - датчики) являются стационарными автоматическими приборами непрерывного действия.

Принцип действия датчика:

-    по измерительному каналу УЭП - кондуктометрический;

-    по измерительному каналу температуры - платиновый термометр сопротивления.

Данные о температуре используются для термокомпенсации результатов измерений УЭП Датчик является стационарным прибором и конструктивно состоит из первичных измерительных преобразователей (кондуктометрического электрода и температурного датчика) и блока управления.

Датчик обеспечивает выполнение следующих основных функций:

-    непрерывное измерение удельной электрической проводимости и температуры;

-    термокомпенсацию результатов измерений удельной электрической проводимости;

-    отображение результатов измерений на дисплее;

-    формирование унифицированного выходного аналогового токового сигнала постоянного тока (4 - 20) мА.

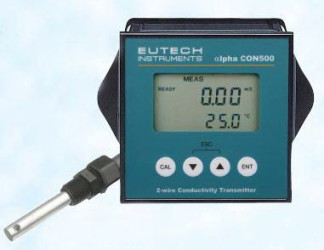

Внешний вид датчиков приведен на рисунке 1.

f

i

£

Датчики имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения удельной электрической проводимости и температуры (Т). Встроенное программное обеспечение обеспечивает следующие основные функции:

-    обработку и передачу измерительной информации от первичных измерительных преобразователей;

-    отображение результатов измерений на дисплее;

-    формирование выходного аналогового сигнала (4 - 20) мА;

-    самодиагностику аппаратной части датчика;

-    проведение градуировки датчика.

ПО датчика идентифицируется посредством вывода на дисплей номера версии при включении электрического питания датчика.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик датчиков.

Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.

Технические характеристики

1) Диапазоны измерений, пределы допускаемой погрешности и номинальная цена единицы наименьшего разряда погрешности приведены в таблице 2

Таблица 2

2)    Изменение показаний датчика за 8 ч непрерывной работы, в долях от пределов допускаемой погрешности, не более    0,3

3)    Время прогрева датчика, мин, не более    1

4)    Функция преобразования для унифицированного выходного токового сигнала (4-20) мА должна иметь вид:

(1)

- 10 + к ■ С в

где 1ых - значение выходного унифицированного токового сигнала, мА;

I0    - значение выходного унифицированного токового сигнала, соответствующее

нижнему пределу диапазона показаний УЭП, мА;

к    - коэффициент преобразования, к - 16/Св (Св - верхняя граница диапазона пока

заний УЭП мкСм/см или мСм/см);

Сх    - значение УЭП на входе датчика, мкСм/см или мСм/см.

5)    Питание датчика осуществляется от источника постоянного тока в диапазоне напряжений от 12 до 24 В.

6)    Потребляемая электрическая мощность, Вт, не более    600

7)    Габаритные размеры, мм, не более:

-    высота    96

-    ширина    96

-    длина    66

8)    Масса, кг, не более    0,21

9)    Средний срок службы, лет    10

10)    Средняя наработка на отказ, ч    20 000

Условия эксплуатации

»-»    0/-ч

от 0 до плюс 100 95

от 84 до 106,7

-    диапазон температуры окружающей среды, C

-    относительная влажность окружающего воздуха при температуре 25 0С, %, не более

-    диапазон атмосферного давления, кПа

Знак утверждения типа

Знак утверждения типа наносится на табличку на задней панели блока управления и на титульный лист Руководства по эксплуатации.

Комплектность

Комплект поставки датчика приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП-242-1539-2013 «Датчики EUTEC alpha CON500. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» «12» мая 2013 г.

Основные средства поверки:

-    кондуктометр лабораторный автоматизированный «КЛ-4 Импульс», 5Ж2.840.047ТУ, диапазон измерений удельной электропроводности от 110-6 до 150 См/м;

-    эталонные растворы (водные растворы КО) удельной электрической проводимости 2-ого разряда с относительной погрешностью не более 1%;

-    термометр лабораторный электронный ЛТ-300 по ТУ 42 1198-041-44229117-10, диапазон измеряемых температур от минус 50 до 300 °С, погрешность в диапазоне от минус 50 до 199,99 °С ± 0,05 °С.

Сведения о методах измерений

Методика измерений приведена в документе «Датчики EUTEC alpha C0N500. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к датчикам EUTEC alpha CON500

1    ГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические условия.

2    ГОСТ 22171-90 Анализаторы жидкости кондуктометрические лабораторные. Общие технические условия.

3    ГОСТ 8.457-2000 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей.

4    ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры.

5    ГОСТ Р 8.722-2010 Государственная система обеспечения единства измерений. Анализаторы жидкости кондуктометрические. Методика поверки.

6    Техническая документация изготовителя «Eutech Instruments Pte Ltd», Сингапур.
