Номер в госреестре | 60700-15 |
Наименование СИ | Измерители |
Обозначение типа СИ | ИКВЧ-М |
Изготовитель | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск |
Год регистрации | 2015 |
Срок свидетельства | 02.06.2025 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Измерители ИКВЧ-М (далее по тексту - измерители) предназначены для непрерывного автоматического измерения массовой концентрации пыли (МКП), а также оптической плотности пылегазовых сред.
Принцип действия измерителей основан на регистрации оптических параметров пылегазовой среды методом измерения оптической плотности и на вычислении соответствующей МКП по результатам предварительной градуировки гравиметрическим методом.

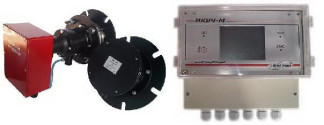

Измерители представляют собой стационарные, автоматические приборы непрерывного действия.
В зависимости от варианта исполнения измерители комплектуются в соответствии с таблицей 1.
Таблица 1
Условное наименование | Состав измерителя | |||
Моноблок оптического канала (МОК) | Рефлектор | Зонд* | Блок индикации (БИ) | |
ИКВЧ-М-Д | + | + | - | + |
ИКВЧ-М-ДЗ | + | - | + | + |
ИКВЧ-М-Н | + | - | - | + |
* Длина погружаемой части зонда выбирается потребителем при заказе - 500 или 1250 мм. Допускается изготовление зонда иной длины в диапазоне от 500 до 1250 мм, что должно оговариваться при заказе. |
МОК, рефлектор (для ИКВЧ-М-Д) или зонд (для ИКВЧ-М-ДЗ) при помощи комплекта монтажных частей монтируются на газоходе или дымовой трубе. БИ располагается в операторской и связывается с МОК четырехпроводным кабелем электропитания и связи.
Стрелкой указано место пломбировки от несанкционированного доступа Рисунок 6 - Схема пломбировки БИ измерителей ИКВЧ-М от несанкционированного доступа
Стрелкой указано место пломбировки от несанкционированного доступа Рисунок 5 - Схема пломбировки МОК измерителя ИКВЧ-М-Н от несанкционированного доступа
Программное обеспечение (ПО) служит для отображения, обработки и сохранения результатов измерений оптической плотности и массовой концентрации пыли, для отображения сообщений об ошибках и служебной информации. Измерители обеспечивают обмен данными с внешними устройствами по цифровому каналу связи. Протокол обмена по каналам RS485 и Ethernet - MODBUS RTU.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения измерителей ИКВЧ-М указаны в таблице 2.
Таблица 2
Идентификационные данные (признаки) | Значение | |
Идентификационное наименование ПО | МОК-Sensor | IKVCH-M |
Номер версии (идентификационный номер) ПО | 1.0 | 1.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 7116 | 12 А4 |
Алгоритм вычисления цифрового идентификатора ПО | CRC-16 | CRC-16 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню защиты в соответствии с Р 50.2.077-2014.
Таблица 3_
Условное наименование измерителей | Измеряемая величина | |||||
МКП | D | |||||
Диапазон измерений, мг/м3 | Пределы основной погрешности | Диапазон измерений, Б | Пределы основной погрешности | |||
Приведенной, % (уд) | Относительной, % (5д) | Приведенной, % (уд) | Относительной, % (5д) | |||
ИКВЧ-М-Д | От 0 до 100 вкл. | ± 20 | - | От 0 до 0,7 вкл. | ± 2 | - |
Св. 100 до 3000 | - | ± 20 | Св. 0,7 до 2,0 | - | ± 2 | |
ИКВЧ-М-ДЗ | От 0 до 200 вкл. | ± 20 | - | От 0 до 0,4 вкл. | ± 2 | - |
Св. 200 до 10000 | - | ± 20 | Св. 0,4 до 2,0 | - | ± 2 | |
ИКВЧ-М-Н | От 0 до 50 вкл. | ± 20 | - | Св. 2,7 до 4,0 | ± 2 | - |
Св. 50 до 200 | - | ± 20 | От 2,0 до 2,7 вкл. | - | ± 2 |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды в рабочем диапазоне температур на каждые 10 °С от номинального значения температуры (20 ± 2) °С, составляют ± 0,7 в долях от пределов допускаемой основной погрешности.
Пределы допускаемой дополнительной погрешности, вызванной изменением относительной влажности окружающей среды от номинального значения влажности (65 ± 3) % до максимального значения, соответствующего условиям эксплуатации, составляют ± 1,0 в долях от пределов допускаемой основной погрешности.
Таблица 4
Блоки | Г абаритные размеры, мм, не более | Масса, кг, | ||
измерителя | длина | ширина | высота | не более |
ИКВЧ-М-Д, ИКВЧ-М-Д3, ИКВЧ-М-Н | ||||
БИ | 250 | 120 | 220 | 2 |
ИКВЧ-М-Д | ||||
МОК | 400 | 200 | 240 | 7 |
Рефлектор | 170 | 0 200 | 5 | |
ИКВЧ-М-ДЗ | ||||
МОК | 280* | 200 | 240 | 25 |
ИКВЧ-М-Н | ||||
МОК | 410 | 200 | 210 | 10 |
*Длина МОК указана без учёта длины погружного зонда. Длина погружного зонда | ||||
выбирается потребителем при заказе. |
Электрическое питание БИ измерителя осуществляется переменным однофазным током с напряжением от 187 до 253 В и частотой (50 ± 1) Гц.
Электрическое питание МОК осуществляется от БИ или от источника постоянного тока напряжением от 18 до 32 В.
Мощность, потребляемая БИ, В-А, не более Мощность, потребляемая МОК, Вт, не более Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее Условия эксплуатации:
30
5
30000
10
о/~'
- температура окружающего воздуха, С
- для МОК, рефлектора
От минус 40 до плюс 60; От 1 до 50;
98
- для БИ
- относительная влажность, %, не более
- для МОК, рефлектора при температуре 25 °С
- для БИ при температуре 35 °С и более низких температурах, без конденсации влаги
80
От 495 до 800.
- атмосферное давление, мм рт. ст.
наносится фотохимическим способом на таблички, расположенные на боковых стенках МОК и БИ измерителей, и на титульный лист руководства по эксплуатации ИБЯЛ.416143.006 РЭ типографским способом.
Таблица 5
Обозначение | Наименование | Количество | Применение |
Измеритель ИКВЧ-М | 1 шт. | Согласно исполнению | |
Ведомость запасных частей и принадлежностей (ЗИП) | 1 комплект | Согласно исполнению | |
Комплект ЗИП | 1 комплект | Согласно исполнению | |
ИБЯЛ.416143.006 РЭ | Руководство по эксплуатации | 1 экз. | |
ИБЯЛ.416143.006 ПС | Паспорт | 1 экз. | |
ИБЯЛ.416143.006 ФО | Формуляр | 1 экз. | По требованию заказчика |
ИБЯЛ.416143.006 МП | Методика поверки | 1 экз. |
осуществляется по документу ИБЯЛ.416143.006 МП «Государственная система обеспечения единства измерений. Измерители ИКВЧ-М. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 11 ноября 2014 г.
Основные средства поверки:
1 Набор мер МО-82 (исполнение: МО-82-1, МО-82-2, МО-82-3), ГР СИ № 56638-14. Основные метрологические характеристики:
Диапазон значений оптической плотности мер от 0,00087 до 4,0 Б Диапазон значений СКНП мер от 0,0001 до 0,12 абс. ед.
Пределы допускаемой относительной погрешности оптической плотности мер,
входящих в состав набора мер МО-82-1, МО-82-2, %:
- в диапазоне значений оптической плотности от 2,0 до 4,0 Б ± 1,0;
- в диапазоне значений оптической плотности от 0,6 до 2,0 Б ± 0,7;
- в диапазоне значений оптической плотности от 0,00087 до 0,6 Б ± 0,5 Пределы допускаемой относительной погрешности СКНП мер, входящих в состав
набора мер МО-82-3, %:
- в диапазоне значений СКНП от 0,0001 до 0,002 абс. ед. ± 1,0;
- в диапазоне значений СКНП свыше 0,002 до 0,08 абс. ед. ± 0,7;
- в диапазоне значений СКНП свыше 0,08 до 0,12 абс. ед. ± 0,5
2 Аспиратор ПУ-4Э, ГР СИ № 14531-13 Основные метрологические характеристики:
Диапазон расхода: от 0,2 до 20 л/мин;
Погрешность задания расхода: ± 5 %;
Сопротивление поглотителя: от 0 до 5 кПа;
Время отбора пробы: от 1 до 99 мин.
«Измерители ИКВЧ-М. Руководство по эксплуатации ИБЯЛ.416143.006 РЭ», раздел
Нормативные документы, устанавливающие требования к измерителям ИКВЧ-М
ГОСТ 8.557-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм».
ГОСТ Р ИСО 10155-2006 «Выбросы стационарных источников. Автоматический мониторинг массовой концентрации твердых частиц. Характеристики измерительных систем, методы испытаний и технические требования».
Зарегистрировано поверок | 363 |
Поверителей | 4 |
Актуальность данных | 16.11.2024 |
