Датчики температуры цифровые ЦДТ 1, 60708-15

Назначение

Датчики температуры цифровые ЦДТ 1 (далее - датчики) предназначены для измерения температуры.

Описание

Датчик температуры цифровой ЦДТ 1 состоит из преобразователя температуры DS18B20/GG8, кабеля - удлинителя и соединителя (вилка РС4А-Э).

Основным узлом датчика является преобразователь температуры DS18B20/GG8, закрепленный в корпусе из высоколегированной коррозионностойкой и жаростойкой стали с помощью клея. Преобразователь температуры DS18B20/GG8 представляет собой специализированную микросхему, выполняющую прямое преобразование температуры окружающей среды в цифровой код. Этот код в виде двоичного числа далее поступает в персональный компьютер или специализированный контроллер для индикации и дальнейшего использования. В основе функционирования преобразователей температуры в цифровой код лежит метод сравнения частот двух генераторов, одного с низкой зависимостью частоты от температуры, другого с высокой. Разность между количеством выработанных одним и другим генератором импульсов за единицу времени является исходным значением для определения соответствия цифрового кода и измеряемой температуры. Преобразователь температуры DS18B20/GG8 с помощью кабеля соединен с соединителем РС4А-Э АВО.364.047 ТУ, через который осуществляется подача напряжения питания и регистрация выходного сигнала. Датчик имеет шесть исполнений в зависимости от длины датчика.

Датчик крепится на поверхность объекта клеем Эласил 137-182, фиксация датчика осуществляется липкой лентой. Датчик не требует работ, связанных с регулировкой и настройкой в процессе измерения.

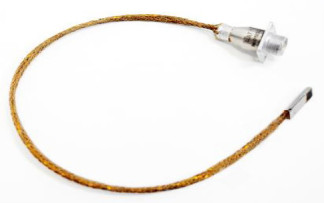

Общий вид датчика представлен на рисунке 1.

Габаритные и установочные размеры датчика представлены на рисунке 2.

Рисунок 2 - Г абаритные и установочные размеры датчика

Технические характеристики

Метрологические и технические характеристики представлены в таблице 1. Таблица 1

Знак утверждения типа

наносится типографическим способом на титульных листах эксплуатационной документации.

Комплектность

В комплект поставки входят:

-    датчик;

-    формуляр СДАИ.405219.005 ФО;

-    руководство по эксплуатации СДАИ.405219.005 РЭ;

-    методика поверки СДАИ.405.219.005 МП.

Поверка

осуществляется в соответствии с методикой СДАИ. 405219.005 МП «Цифровой датчик температуры ЦДТ 1. Методика поверки», утвержденной ОАО «НИИФИ», руководителем ЦИ СИ ОАО «НИИФИ» 27.03.2015 г.

Средства поверки:

-    прибор комбинированный Щ 300 (диапазон измеряемого тока от 0,01 нА до 1 А, класс точности (0,1/0,02-1,5/0,5));

-    термометр сопротивления эталонный ЭТС-100 (диапазон от минус 196 до 419,53 °С, класс точности 3 разряд);

-    измеритель - регулятор температуры многоканальный прецизионный МИТ 8.03 (диапазон измеряемой температуры от минус 200 до 500 °С, погрешность ±(0,003 5+0,00001t);

-    весы настольные циферблатные ВНЦ-2м (диапазон измерений от 10 до 2000 г, погрешность ± 2 г);

- штангенциркуль ШЦ (диапазон измерений от 0 до 250 мм, погрешность ±0,05 мм).

Сведения о методах измерений

Методика измерений содержится в руководстве по эксплуатации СДАИ.405219.005 РЭ.

Нормативные и технические документы, устанавливающие требования к цифровым датчикам температуры ЦДТ 1

Технические условия СДАИ. 405219.005 ТУ.
