Тестер Verigy V93000, 60711-15

Назначение

Тестер Verigy V93000 (далее - тестер) предназначен для воспроизведения и измерений напряжения и силы постоянного тока, частоты следования прямоугольных импульсов при высокопроизводительном функциональном и параметрическом контроле ЭСЛ и КМОП микросхем и полупроводниковых кристаллов с числом выводов до 512 (с возможностью расширения до 1024) с рабочей частотой последовательности функционального контроля до 800 МГц.

Описание

Принцип действия тестера основан на сравнении с помощью быстродействующих АЦП выходных сигналов микросхем с известным эталонным откликом на задаваемую тестовую последовательность функционального контроля (ФК), формируемую тестером.

Тестер обеспечивает формирование входных воздействий на выводы ИМС (ЭСЛ и КМОП микросхем) и полупроводниковые кристаллы по 512 каналам (с возможностью расширения до 1024) с рабочей частотой последовательности ФК до 800 МГц в режимах:

-    импульсном с возвратом к нулю или единице с поканально-независимым заданием момента начала и окончания импульса;

-    потенциальном с поканально-независимым заданием момента переключения уровней и состояния.

Сигнал входного воздействия представляет собой набор элементарных проверок, т.е. последовательность смены состояний с максимальным числом 4 на входе-выходе измеряемого объекта.

Тестер обеспечивает контроль ожидаемого состояния на выводах ИМС и полупроводниковых кристаллов на каждом канале с поканально-независимым заданием момента контроля. Переключение режима может производиться в каждом такте контроля пока-нально-независимо.

Тестер представляет собой измерительно-вычислительный комплекс (рис. 1), в состав которого входят манипулятор, тестовая голова (размещены каналы источников и измерителей электрических сигналов, источники питания постоянного тока), рабочая станция (ПЭВМ), а также система охлаждения и калибровочный робот. Тестовая голова перемещается манипулятором и управляется с помощью пульта.

Конструктивно основная стойка выполнена в виде шкафа с присоединенной тестовой головой (размещаются испытываемые ИМС), перемещаемой манипулятором и управляемой с помощью пульта.

Подстыковочные разъемы расположены на панелях тестовой головы.

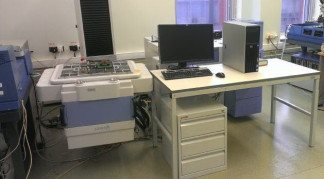

Внешний вид тестера приведен на рисунках 2 - 3.

Программное обеспечение

Программное обеспечение (ПО) тестера является специализированным ПО и представляет собой программный продукт управления пользователя с набором микрокоманд «SmarTest».

ПО «SmarTest» предназначено для управления тестером и не может быть использовано отдельно от тестера.

Влияние метрологически значимой части ПО «SmarTest» на метрологические характеристики тестера не выходит за пределы согласованного допуска.

Идентификационные данные (признаки) метрологически значимой части ПО «SmarTest» указаны в таблице 1.

_Таблица 1_

Метрологически значимая часть ПО тестера и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПО тестера «SmarTest», версия soc64_7.1.2.2, соответствует уровню «Средний» в соответствии с п. 4.5 рекомендации по метрологии РФ Р 50.2.077--2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Технические характеристики

Основные метрологические и технические характеристики тестера приведены в таблицах 2 - 7.

Тестер обеспечивает задание и контроль на каждом выводе сигнала ФК с парамет-

рами в соответствии с таблицей 2. Таблица 2

Тестер обеспечивает воспроизведение и измерение напряжения и силы постоянного тока при параметрическом контроле в соответствии с таблицей 3.1 и 3.2.

Таблица 3.1 - Измеритель статических параметров на вывод

Таблица 3.2 - Высокоточный измеритель статических параметров

Тестер обеспечивает воспроизведение и измерение напряжения и силы постоянного тока источниками питания (№ 1- 4) в соответствии с таблицей 4.

Таблица 4

Таблица 5 - Г абаритные размеры и масса составных частей тестера

Таблица 6 - Характеристики напряжения питания тестера

Таблица 7 - Условия эксплуатации тестера

Знак утверждения типа

наносится на лицевую панель тестера в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Комплект поставки включает:

-    тестер Verigy V93000 в составе: основная стойка, рабочая станция (ПЭВМ), система охлаждения - 1 комплект;

-    комплект эксплуатационной документации («Тестер Verigy V93000. Паспорт. ГАВЛ.441148.002 ПС»; «Тестер Verigy V93000. Руководство по эксплуатации. ГАВЛ.441148.002 РЭ») - 1 комплект;

-    методика поверки - 1 шт.

Поверка

осуществляется по документу ГАВЛ.441148.002 МП «Инструкция. Тестер Verigy V93000. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИЦИВ»

30.10.2014 г.

Основные средства поверки:

-    вольтметр универсальный В7-46 (регистрационный номер 11204-88), диапазон измерений напряжения постоянного тока от 100 нВ до 1000 В с пределами допускаемой погрешности измерений ± (0,01- 0,03) %, диапазон измерений силы постоянного тока от 100 нА до 10 А с пределами допускаемой погрешности измерений ± (0,1 - 0,15) %;

-    частотомер электронно-счетный ЧЗ-63 (регистрационный номер 9084-90), диапазон измеряемых частот импульсных сигналов от 1 Гц до 200 МГц с пределами допускаемой погрешности измерений частоты ± 5 10 ± 1 ед.сч.;

-    осциллограф цифровой TDS-2014B (регистрационный номер 24018-06), диапазон измерений (0 - 100) МГц с пределами допускаемой относительной погрешности измерений 1 %.

Сведения о методах измерений

«Тестер Verigy V93000. Руководство по эксплуатации. ГАВЛ.441148.002 РЭ».

Нормативные и технические документы, устанавливающие требования к тестеру Verigy V93000:

-    документация фирмы-изготовителя тестера Verigy V93000.
