Системы измерений длительности соединений IMS_v10_NSN, 60712-15

Назначение

Системы измерений длительности соединений IMS_v10_NSN, далее СИДС, предназначены для измерения длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.

Описание

СИДС является виртуальной (функциональной) системой измерений длительности телефонных соединений оборудования с измерительными функциями, входящей в состав подсистемы передачи мультимедийных сообщений IMS, версии ПО 10, применяется в сети передачи данных в качестве устройства контроля, авторизации, управления, тарификации и маршрутизации мультимедийных сессий, производства Nokia Solutions and Networks Oy, Финляндия.

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа замком с электронной защитой и специальным ключом. Доступ к кассетным модулям возможен только после вскрытия защитной двери статива (рисунок 1).

На рисунке 2 изображено место блокирования кассетного модуля (блокируется возможность бесконтрольной выемки кассет).

Общий вид оборудования и место блокирования от несанкционированного доступа, представлены на рисунках 1 и 2.

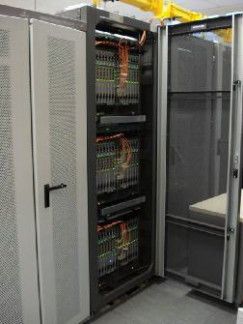

Рисунок 1 - Общий вид оборудования    Рисунок 2 - Место блокирования кассетного

с открытой дверью    модуля (выделено)

Программное обеспечение

Программное обеспечение (ПО) встроенное, версии 10, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1.

Таблица 1

Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.

ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

Технические характеристики

•    пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений ± 1 с;

•    вероятность неправильного тарифицирования телефонного соединения, не более 0,0001.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.

Комплектность

■    Методика поверки на СИДС;

■    СИДС, в составе комплекса оборудования;

■    руководство по эксплуатации 5295-010-17717434-2015РЭ систем измерений длительности соединений IMS_v10_NSN.

Поверка

осуществляется по документу 5295-010-17717434-2015 МП «Системы измерений длительности соединений IMS_v10_NSN. Методика поверки», утвержденному ФГУП ЦНИИС в марте 2015 г.

Основное средство поверки:

• формирователь телефонных соединений Призма: (1 - 3600) с, А = ± 0,25 с.

Сведения о методах измерений

Руководство по эксплуатации 5295-010-17717434-2015РЭ системы измерений длительности соединений IMS_v10_NSN, версия ПО 10.

Нормативные и технические документы, устанавливающие требования к системам измерений длительности соединений IMS_v10_NSN

•    ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты;

•    Техническая и эксплуатационная документация Nokia Solutions and Networks Oy.
