| Номер в госреестре | 60713-15 |
| Наименование СИ | Счетчики активной электрической энергии трехфазные однотарифные |
| Обозначение типа СИ | Ю-ПИТЕР-301-МТ |
| Изготовитель | ООО "Лидер-Энерго", г.С.-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 21.05.2020 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики активной электрической энергии трехфазные однотарифные «Ю-Питер-301-МТ» (далее - счетчики) предназначены для измерения активной электрической энергии в трехфазных сетях переменного тока промышленной частоты.
Принцип действия счетчика основан на пофазном перемножении входных сигналов напряжения и тока, с последующим суммированием и преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов отсчетным устройством дает количество активной энергии, отображаемое на барабанах электромеханического или на дисплее электронного отсчетного устройства.
Счетчик также имеет в своем составе испытательное выходное устройство для подключения к системам автоматизированного учета потребленной электрической энергии или для поверки, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, кроме этого счетчик с электронным отсчетным устройством имеет энергонезависимую память, позволяющую сохранять данные при отключении сети и ЖК-дисплей для просмотра информации о потреблении электроэнергии. При выходе из строя ЖК-дисплея данные из энергонезависимой памяти могут быть считаны в условиях предприятия-изготовителя или уполномоченной предприятием изготовителем организации.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе счетчика размещены: модуль измерительный, выполненный на печатной плате, датчики тока (шунты или трансформаторы тока). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам. Модификации счетчиков внешне отличаются параметрами корпуса и установленным отсчетным устройством.
Структура обозначения возможных исполнений счетчика приведена на рисунке 1.
Структура условного обозначения
0 © ® С
Ю-Питер - 301-МТ - ХХ Х - Х ХХ - Х Х -Х Х Х - Х Х - Х - Х
Тип счетчика
Тип корпуса W31 - для установки на щиток, модификация 1 D31 - для установки на DIN-рейку, модификация 1 D32 - для установки на DIN-рейку, модификация 2 D33 - для установки на DIN-рейку, модификация 3 D34 - для установки на DIN-рейку, модификация 4 D35 - для установки на DIN-рейку, модификация 5 D36 - для установки на DIN-рейку, модификация 6 WD31 - для установки на щиток и DIN-рейку, модификация 1
© Номинальное напряжение 57 - 57,7В 220 - 220 В
230-230 В
@ Базовый или номинальный ток 5 - 5 А 10- 10 А
© Максимальный ток 7,5А - 7,5А 10А - 10 А 50А - 50 А 60А - 60 А 80А - 80 А 100А- 100 А
© Тип отсчетного устройства
- электронное
M6 - механическое шестиразрядное M7 - механическое семиразрядное
© Количество и тип измерительных элементов
- измерительные элементы - шунт
Т - измерительные элементы - трансформаторы тока
® Испытательный выход
- наличие оптического и электрического испытательного выхода N - оптический испытательный выход

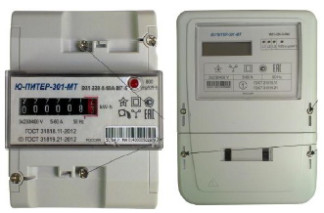

Фотографии общего вида счётчиков, с указанием схем пломбировки от несанкционированного доступа, приведены на рисунках 2 - 8.
Место установки пломбы с оттиском знака поверки
ULVj
Ю-ПИТЕР-ЗОЬМТ ЕШ-2М-5^0А-М7^в n*rtW tv
■йгП
0 0 0 0 0 9 6
ри'л ovf [fi!
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия
Г
Место установки пломбы
| с оттиском знака поверки (
I Место установки пломбы
| с оттиском энергоснабжающей
организации для защиты от
несанкционированного вскрытия
Место установки пломбы с оттиском знака поверки
Место установки пломбы . с оттиском энергоснабжающей I
I организации для защиты от | ) несанкционированного вскрытия j
_.............................................................................................................................................................//
й
/
I [
/
/
Ю-ПИГЕР.Э01-МТ
☆ Y/ НР*
г щш
ЯТК7Т 31BI в П ПОСТ" 3W0 J1
■>>: | е и
■ lv М
штш\
3D-H- ' 'ЛТСЫОН I
/
/
ИЧ'ИЧДЮ
у^и v а.
/
А
/
Г
/ 3*«*
Рисунок 8 - Общий вид счетчика в корпусе модификации D36
Г абаритные размеры и масса счетчиков приведены в таблице 1. Таблица 1
| Обозначение исполнения счетчика | Г абаритные размеры (длина; ширина; высота), мм, не более | Масса, кг, не более |
| Ю-ПИТЕР-301-МТ -W 31-x.. .х | 246; 169; 57 | 1,5 |
| Ю-ПИТЕР-301-МТ-D31-x.. .x | 131; 91; 70 | 1 |
| Ю-ПИТЕР-301-МТ-D32-x .х | 128; 127; 76 | 1,5 |
| Ю-ПИТЕР-301-МТ-D33-x.x | 126; 104; 71 | 1,5 |
| Ю-ПИТЕР-301-МТ-D34-x.x | 190; 90; 69 | 1 |
| Ю-ПИТЕР-301-МТ-D35-x.x | 133; 126; 71 | 1,5 |
| Ю-ПИТЕР-301-МТ-D36-x .x | 122; 100; 65 | 1,5 |
| Наименование характеристики | Значение параметра |
| Класс точности по ГОСТ 31819.21-2012 | 1 |
| Номинальное фазное напряжение, В | 220; 230 |
| Базовый (номинальный) ток, А | 5; 10 |
| Максимальный ток, А | 7,5; 10; 50; 60; 80; 100 |
| Диапазон входных сигналов: сила тока напряжение коэффициент мощности | °,°51б- • • !макс (0,75.1,15) ином 0,8 (емкостная).. .1,0.. .0,5 (индуктивная) |
| Стартовый ток | 0,0025/б - для счетчиков непосредственного включения 0,0021ном - для счетчиков трансформаторного включения |
| Диапазон рабочих температур окружающего воздуха | от минус 40 до 70 °С |
| Относительная влажность | до 98% при 25°С |
| Рабочий диапазон изменения частоты измерительной сети счетчика | (50 ± 2,5) Гц |
| Диапазон значений постоянной счетчика по активной электрической энергии, имп./(кВт-ч) | от 400 до 6400 |
| Количество десятичных знаков отсчетного устройства | не менее 6 |
| Полная мощность, потребляемая каждой цепью тока | не более 0,5 В-А при базовом токе |
| Полная (активная) мощность, потребляемая каждой цепью напряжения | не более 10 В-А (2 Вт) при номинальном значении напряжения |
| Длительность хранения информации при отключении питания (для электронного отсчетного устройства), не менее, лет | 30 |
| Степень защиты от пыли и влаги | IP51, IP54 по ГОСТ 14254-96 |
| Срок службы счетчика, не менее | 30 лет |
| Средняя наработка на отказ, не менее | 160000 ч |
Знак утверждения типа наносят на панель счётчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 3.
Таблица 3
| Наименование | Количество | Примечание |
| Счетчик электрической энергии трехфазный многофункциональный «Ю-Питер-301-МТ» | 1 шт. | Исполнение соответствует заказу |
| Пломба свинцовая | 1 - 3 шт. | В зависимости от модификации корпуса |
| Леска пломбировочная | 1 - 3 шт. | В зависимости от модификации корпуса |
| Паспорт (РИТМ.411152.016ПС) | 1 экз. | |
| Методика поверки (РИТМ.411152.016Д1) | 1 экз. | Поставляется по отдельному заказу |
| Упаковка | 1 шт. | Потребительская тара |
осуществляется по документу «Счётчики активной электрической энергии трехфазные однотарифные «Ю-Питер-301-МТ» Методика поверки» РИТМ.411152.016Д1, утвержденному ФГУП «ВНИИМС» в марте 2015 г.
В перечень основного поверочного оборудования входят:
- установка для поверки счетчиков электрической энергии HS-6303E (диапазон регулирования напряжения (1 - 300) В, диапазон регулирования тока (0,001 - 120) А, диапазон регулирования частоты (45 - 65) Гц, класс точности эталонного счетчика 0,05 или 0,1);
- универсальная пробойная установка УПУ-10;
- секундомер СОСпр-2б (класс точности 2).
Методика измерений на счётчик приведена в паспорте (РИТМ.411152.016ПС).
Нормативные и технические документы, устанавливающие требования к счетчикам активной электрической энергии трехфазным однотарифным «Ю-ПИТЕР-301-МТ»
1. ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии».
2. ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2».
3. РИТМ.411152.016ТУ «Счётчики активной электрической энергии трехфазные однотарифные «Ю-Питер-301-МТ». Технические условия».
