Регистраторы многоканальные технологические РМТ 49, 60714-15

Назначение

Регистраторы многоканальные технологические РМТ 49 (далее по тексту - РМТ 49) предназначены для измерения, регистрации и контроля температуры и других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока или активное сопротивление.

Описание

Принцип действия РМТ 49 основан на измерении и аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с персональным компьютером через последовательный интерфейс. На цветном мониторе РМТ 49 и на экране монитора компьютера отображаются результаты измерений в цифровом и графическом видах, а также сведения о режиме работы РМТ 49. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.

РМТ 49 является микропроцессорным, аналого-цифровым показывающим и регистрирующим измерительным прибором, который конфигурируется по типу входного сигнала, диапазонам измеряемой величины и типу шкалы с помощью клавиатуры, по последовательному интерфейсу RS-485 или с USB Flash card (далее - USB-карта) с сохранением параметров конфигурации при отключении РМТ 49 от сети питания.

РМТ 49 может иметь один или три канала измерения и записи различных физических величин. Одноканальный РМТ 49 оснащен одним аналоговым входом (АЦП) измерения и записи различных физических величин, одним каналом токового выхода (ПВИ) и четырьмя реле сигнализации. Трехканальный РМТ 49 оснащен соответственно тремя аналоговыми входами (АЦП), тремя каналами токовых выходов (ПВИ) и двенадцатью реле сигнализации. Все каналы ввода-вывода имеют гальваническую развязку относительно корпуса и между собой.

Измерительные каналы РМТ 49 предназначены для работы с унифицированными входными электрическими сигналами в виде постоянного тока 0.5, 0.20 или 4.20 мА, с термопреобразователями сопротивления (ТС) и преобразователями термоэлектрическими (ТП), а также для измерения напряжения постоянного тока 0.100 мВ, 0.75 мВ и

0.10 В (реализуется только при наличии внешних делителей) и сопротивления постоянного тока до 320 Ом.

РМТ 49 имеет исполнения: общепромышленное (РМТ 49), повышенной надежности для эксплуатации на объектах АС и ОЯТЦ (РМТ 49А), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (РМТ 49Ех).

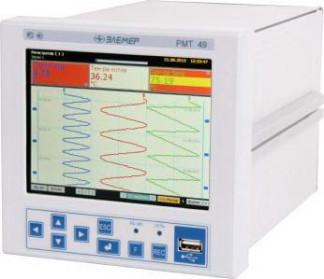

Фотография общего вида регистратора многоканального технологического РМТ 49 представлена на рисунке 1.

Рис. 1

Программное обеспечение

В РМТ 49 предусмотрено внутреннее и внешнее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в РМТ 49 метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Внешнее ПО, предназначенное для взаимодействия РМТ 49 с компьютером, не оказывает влияния на метрологические характеристики РМТ 49. Внешнее ПО служит для конфигурирования и получения данных измерений в процессе эксплуатации РМТ 49. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии РМТ 49 и возникающих в процессе его работы ошибках и способах их устранения.

Идентификационные данные программного обеспечения приведены в таблице 1:

Таблица 1

Всего листов 6

Технические характеристики

Основные метрологические характеристики с учетом конфигураций РМТ 49 соответствуют указанным в таблице 2.

Таблица 2 - Основные метрологические характеристики РМТ 49_

Пределы допускаемой дополнительной погрешности РМТ 49 для конфигурации с ТП, вызванной изменением температуры их свободных концов, °С:    ±1

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °С от нормальной плюс 20±5 °С, %: ±0,5у Потребляемая мощность, В-А, не более:    35

Пределы допускаемой основной погрешности срабатывания сигнализации, %: ±у Пределы допускаемой основной погрешности ПВИ:    ±(k| у0|+0,2) %,

где: уо - предел основной приведенной погрешности из таблицы 2;

k - коэффициент, равный отношению диапазона измерений к диапазону преобразования ПВИ, при сопротивлении нагрузки Rн = 2 кОм для выхода 0^5 мА и Rн = 0,4 кОм для выходов 0^20 мА, 4^20 мА.

Питание РМТ 49 осуществляется:

-    от сети переменного тока с частотой, Гц:    50±1 и напряжением, В:    от 160 до 249

-    при номинальном напряжении, В:    220;

-    от резервного источника питания, В:    220 Габаритные размеры, мм, не более:

-    передняя панель    152*144;

-    монтажная глубина    250;

-    вырез в щите    138х138 Масса, кг, не более    3,5 Средняя наработка на отказ

(в зависимости от исполнения приборов), ч, не менее:    30000 (60000) Средний срок службы

(в зависимости от исполнения приборов), лет, не менее:    10 (15) Рабочие условия эксплуатации:

-    диапазон рабочих температур окружающего воздуха

(в зависимости от исполнения приборов),°С:    от 0 до плюс 50,

от минус 10 до плюс 50;

-    атмосферное давление, кПа    84.. .106,7;

-    относительная влажность при температуре 30 °С и ниже, %, не более    95 Маркировка взрывозащиты [Ехiа]IIС.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель приборов термотрансферным способом, а также на руководство по эксплуатации НКГЖ.411124.001-06РЭ и паспорта НКГЖ.411124.001-06ПС, НКГЖ.411124.001-06.10ПС - типографским способом.

Комплектность

Комплектность РМТ 49 приведена в таблице 3.

Таблица 3 - Комплектность

Поверка

осуществляется в соответствии с разделом «Методика поверки» Руководства по эксплуатации НКГЖ.411124.001-06РЭ «Регистратор многоканальный технологический РМТ 49», утвержденным ФГУП «ВНИИМС» 18.12.2014 г.

Основные средства поверки:

- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012»: диапазон воспроизведения сигналов ТС: минус 200.600 °С, ПГ: ±(0,03.0,08) °С; диапазон воспроизведения температуры ТП: минус 210.2500 °С, ПГ: ±(0,3.2,5) °С; диапазон воспроизведения и измерений силы постоянного тока: 0.25 мА, ПГ: ±(10-4I+1) мкА; диапазон воспроизведения и измерений напряжения: минус 10.100 мВ, ПГ: ±(7-10-5-1 U | +3) мкВ; диапазон воспроизведения напряжения: 0.12 В, ПГ: ±3 мВ; диапазон измерений напряжения: 0.120 В, ПГ: ±(12,5• 10-5• | U | +5) мВ;

-    резисторы МЛТ: МЛТ-0,125-470 Ом ±5 %, МЛТ-0,125-1,8 кОм ±5 %.

-    мера электрического сопротивления однозначная МС3050: номинальное значение сопротивления: 10 Ом, класс точности: 0,002;

-    магазин сопротивлений Р4831: класс точности 0,02;

-    компаратор напряжений Р3003: класс точности 0,0005;

-    установка для проверки электрической безопасности GPI-745A: напряжение 1500 В, диапазон выходных напряжений от 100 до 5000 В;

-    мегаомметр Ф4102/1-1М: диапазон измерений сопротивления: 0.20000 МОм.

Сведения о методах измерений

содержатся в руководстве по эксплуатации НКГЖ.411124.001-06РЭ.

Нормативные и технические документы, устанавливающие требования к регистраторам многоканальным технологическим РМТ 49

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 8.585-2001 ГСИ. Преобразователи термоэлектрические. Номинальные статические характеристики преобразования.

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.

ТУ 4226-127-13282997-2014 Регистратор многоканальный технологический РМТ 49. Технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
