| Номер в госреестре | 60718-15 |
| Наименование СИ | Приборы для измерений параметров шероховатости поверхности |
| Обозначение типа СИ | Hommel-Etamic W10, Hommel-Etamic W20 |
| Изготовитель | "Jenoptik Industrial Metrology Germany GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 01.04.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений параметров шероховатости поверхности HOMMEL-ETAMIC W10, HOMMEL-ETAMIC W20 (далее приборы) предназначены для измерений параметров шероховатости поверхностей деталей, сечение которых в плоскости измерения представляет прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности, криволинейные поверхности в пределах хода щупа).
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности алмазной иглой щупа и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются электронным блоком. Управление процессами измерения происходит посредством цветного сенсорного экрана блока отображения информации, при этом на экране отображаются только необходимые в данный момент функции управления. Результаты измерений также отображаются на цветном экране, включая в себя, если необходимо, номинальные значения и границы допусков. Передача данных осуществляется через USB-порт. Результаты измерений можно распечатать с помощью встроенного термопринтера.

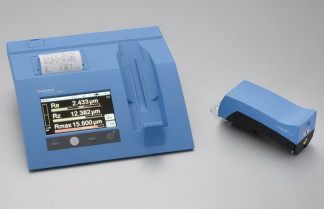

Прибор HOMMEL-ETAMIC W10 (рис. 1) может использоваться на больших и малых деталях, вертикальных поверхностях, а также при измерениях в перевернутом положении. Прибор состоит из двух частей - стационарной, которая производит расчеты, и мобильной представляющий собой привод. Датчик с иглой находится в основании привода При поперечном ощупывании датчик поворачивается в креплении на 90°. Привод оснащен прозрачным кожухом, подсветкой, накладной призмой, опорными ножками. Управление приводом (запуск/остановка измерения) осуществляется командами на приборе HOMMEL-ETAMIC W10 посредством Bluetooth - соединения.
Прибор HOMMEL-ETAMIC W20 (рис. 2) состоит из двух частей - стационарной, которая производит расчеты, и мобильной, представляющей собой привод, несущий датчик. Привод может использоваться в любом положении, что позволяет выполнять автоматическую установку в нулевое положение с помощью системы свободного ощупывания.
Всего листов 5
После нажатия кнопки «пуск» на приборе HOMMEL-ETAMIC W20 привод автоматически приводит в движение датчик посредством проводного соединения. Измерения проводятся на
валах 0 > 20 мм и в отверстиях 0 > 80 мм.
Приборы имеют в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство СИ, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции индикации и передачи измерительной информации.
Программное обеспечение EVOVIS прошивается в память прибора при изготовлении. Доступ к файловой системе имеют исключительно сервисные инженеры фирмы-производителя. Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
| Идентификацион ное наименование ПО | Номер версии (идентификацио нный номер ПО) | Цифровой идентификатор ПО | Другие идентификационные данные (если имеются) |
| EVOVIS | V1.10 | Пароль | - |
Для управления измерительным прибором можно в качестве опции использовать пароль. Если этот пользовательский пароль активирован, доступно ограниченное использование функций устройств. Активация защиты паролем отображается на экране.
Защита ПО соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1
| Модель | W10 | W20 |
| Измеряемые параметры шероховатости | Ra, Pa, Rz, Pz, Rmax, Rt, Pt, Rq, Rsm, Rc, Rp, Rv, Rsk, Rku, Rdc, Rdq, RzISO, Rmr, Rmr(c), C(Rmr) | Ra, Wa, Pa, Rz, Wz, Pz, Rmax, Rt, Wt, Pt, Rq, Wq, Pq, Rsm, Wsm, Psm, Rc, Wc, Pc, Rp, Wp, Pp, Rv, Wv, Pv, Rsk, Wsk, Psk, Rku, Wku, Pku, Rdc, Pdc, Rdq, Wdq, Pdq, RzISO, Rmr, Pmr, Rmr(c), Pmr(c), C(Rmr), C(Pmr) |
| Rpc, R3z, Rmr (коэффициент х параметр) - относительная опорная поверхность | ||
| Диапазон измерений по параметру Rа, мкм | от 0 до 40 (щуп Т1Е) от 0 до 80 (щуп ТЗе) | от 0 до 75 |
| Диапазон показаний по параметру Rz, мкм | -100/+100 (щуп Т1Е) -210/+110 (щуп Т3Е) | ±300 |
| Разрешение, нм | 5 | 10 |
| Типы фильтров | Фильтр Гаусса 50 % с фазовой коррекцией (цифровой фильтр) со стандартизованными отсечками шага согласно DIN EN ISO 11562 Фильтр Г аусса, действие идентично фильтру Г аусса DIN EN ISO 11562 согласно DIN EN ISO 16610-21 Двойной фильтр Гаусса для анализа параметров кривой относительной опорной поверхности (Rk-параметры) согласно DIN EN ISO 13565-1 | |
| Длина ощупывания, мм | IT, CO, IT) | 1,5 4,8 15 20 |
| Количество базовых длин в длине оценки | от 1 до 5 | |
| Статическое измерительное усилие, не более, мН | 1,5 1) | 0,8 2) |
| Радиус кривизны щупа, мкм | 2 или 5 1) | 2 или 5 2) |
| У гол заточки шупа,... ° | 90 | |
| Предел допускаемой основной относительной погрешности прибора по параметру Ra, % | 5 | 3 |
| Тип датчика | индуктивный | |
| Г абаритные размеры, не более, мм -длина -ширина -высота | 227 225 70 | |
| Масса, не более, кг | 0,980 | 1,080 |
- для стандартного щупа TIE или Т3Е 2) - для стандартного щупа TKL300 или TKU300
Таблица 2
| Модель | W10 | W20 |
| Диапазон рабочих температур, °C | от 15 до 35 | |
| Допустимая влажность воздуха при измерении не более, % | 85 без образования конденсата | |
| Источник питания | Литий-полимерный (Li-Po) | |
| Напряжение, В | 5 | |
| Потребляемая мощность, максимум Вт | 15 | |
| Ёмкость аккумулятора, мА^ч | 4800 | 9600 |
Знак утверждения типа наносится на Руководство по эксплуатации прибора типографским методом и на заднюю крышку прибора методом офсетной печати.
Приборы для измерений шероховатости поверхности HOMMEL-ETAMIC W10, HOMMEL-ETAMIC W20 поставляются в комплекте в компактном, прочном кейсе для хранения и переноски.
Таблица 3
| Модель прибора | W10 | W20 |
| Основное устройство HOMMEL-ETAMIC | W10 | W20 |
| HOMMEL-ETAMIC устройство линейной подачи (привод) | LV17 | waveline 20 |
| Щуп | T1E или Т3Е | TKL 300L или TKU300 |
| Блок питания | + | + |
| Сетевой кабель USB-кабель, 2 м, штекер USB-A/ Micro-USB-B 3 ленты-липучки для фиксации кабеля | + | + |
| Накладная призма для небольших валов | + | - |
| Соединительный кабель для waveline 20, 2 м (под основным устройством W20) | - | + |
| Набор шестигранных ключей с резьбовыми штифтами: | + | + |
| Крепежный хвостовик d=8 мм (для крепления LV17 на устройствах заказчика) | + | - |
| Рулоны бумаги для принтера | + | |
| Вставной модуль меры шероховатости и ее техпаспорт | + | |
| Руководство по эксплуатации | + | + |
| Методика поверки | + | + |
| ПО | + | + |
осуществляется в соответствии с документом МП 60718-15 «Приборы для измерений шероховатости поверхности HOMMEL-ETAMIC W10, HOMMEL-ETAMIC W20. Методика поверки», разработанным и утвержденным ФГУП «ВНИИМС» 04 октября 2014 г.
Основные средства поверки: эталонные меры шероховатости 1-го разряда по ГОСТ 8.296-2015.
Нормативные и технические документы, устанавливающие требования к приборам для измерений шероховатости поверхности HOMMEL-ETAMIC W10, HOMMEL-ETAMIC W20
ГОСТ 8.296-2015 «ГСИ. Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 3000 мкм и Ra в диапазоне от
0,001 до 750 мкм».
Техническая документация фирмы «Jenoptik Industrial Metrology Germany GmbH», Германия.
| Зарегистрировано поверок | 60 |
| Поверителей | 15 |
| Актуальность данных | 18.11.2024 |
