Номер в госреестре | 60719-15 |
Наименование СИ | Датчики весоизмерительные тензорезисторные |
Обозначение типа СИ | SP, AC, CS |
Изготовитель | ?ма "SENSOCAR, S.A.", Испания |
Год регистрации | 2015 |
Срок свидетельства | 21.05.2020 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |

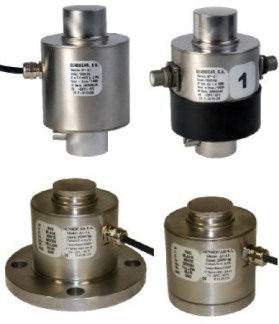

Датчики весоизмерительные тензорезисторные SP, AC, CS (далее датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый или цифровой электрический сигнал.
Конструктивно датчики состоят из упругого элемента, наклеенных на него тензорезисторов, соединенных в мостовую схему и присоединительных элементов.
Конструкция датчиков обеспечивает герметичность измерительного элемента.
Вид нагрузки датчиков SP, AC, CS - сжатие. Датчики изготавливаются из нержавеющей стали.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Модификации и исполнения датчиков отличаются способом нормирования метрологических характеристик, наибольшими пределами измерения, числом поверочных интервалов и конструкцией датчика.
Датчики с индексом «А» имеют аналоговый выход, с индексом «D» - цифровой. Обозначение модификаций датчиков имеет вид Т - Y Xi X2 X3 где:
Т - обозначение типа датчиков (SP, AC-1, AC-2, AC-3, CS)
Y - вид выходного сигнала (А - аналоговый, DP - один дискретный выход, DC - два дискретных выхода);
Х1 - обозначение класса точности;
X2 - обозначение максимального числа поверочных интервалов;
Х3 - максимальная нагрузка (Emax) в кг.
На маркировочной табличке датчиков указывают:
- торговую марку производителя;
- модель весоизмерительного датчика;
- серийный номер;
- максимальную нагрузку Emax;
- диапазон рабочих температур.
Метрологические и технические характеристики датчиков приведены в таблицах 1, 2, 3, 4
Таблица 1
Модель | SP-A | SP-DP, SP-DC | |
Максимальная нагрузка Emax, т | 10; 15; 20; 25; 30; 35; 40; 50 | 10; 15; 20; 25; 30; 35; 40; 50 | 10; 15; 20; 25; 30; 35; 40; 50 |
Класс точности по ГОСТ Р 8.726-2010 | C3 | C4 | C4 |
Максимальное число поверочных интервалов, Птах (Етах/п) | 3000 | 4000 | 4000 |
Значение поверочного интервала, V, кг | 3,33; 5; 6,67; 8,33; 10; 11,67; 13,33; 16,67 | 2,5; 3,75; 5; 6,25; 7,5; 8,75; 10; 12,5 | 2,5; 3,75; 5; 6,25; 7,5; 8,75; 10; 12,5 |
Минимальный поверочный интервал, Vmin | Еmax / 14000 | Е,^ / 15000 | |
Минимальная статическая нагрузка, (ЕттХ т | 0 | ||
Номинальный выходной сигнал при Еmax, мВ/В | 2 | ||
Доля от пределов допускаемой погрешности весов (PLC) | 0,7 | ||
Классификация по влажности | CH | ||
Напряжение питания, В | 5 ... 15 | ||
Входное сопротивление, Ом | 800 ± 3 | ||
Выходное сопротивление, Ом | 700 ± 3 |
Модель | SP-A | SP-DP, SP-DC |
Диапазон рабочих температур, °С | От - 20 до +40 | |
Г абаритный размер, мм | d= 90 h= 150 | |
Масса, кг, не более | 2,900 |
Таблица 2
Модель | AC-1A; AC-2A; AC-3A | AC -1DP; AC-1DC; AC-2DP; AC-2DP; AC-3DP; AC-3DP | |
Максимальная нагрузка Emax, т | 15; 20; 25; 30; 35; 40; 50; 75 | 15; 20; 25; 30; 35; 40; 50; 75 | 15; 20; 25; 30; 35; 40; 50; 75 |
Класс точности по ГОСТ Р 8.726-2010 | C3 | C4 | C4 |
Максимальное число поверочных интервалов, nmax (Emax/v) | 3000 | 4000 | 4000 |
Значение поверочного интервала,п, кг | 5; 6,67; 8,33; 10; 11,67; 13,33; 16,67; 25 | 3,75;5;6,25;7, 5;8,75;10; 12,5; 18 | 3,75;5;6,25;7,5;8,75; 10; 12,5; 18,75 |
Минимальная статическая нагрузка, (EmmX т | 0 | ||
Минимальный поверочный интервал, vmin | Emax / 10000 | ||
Номинальный выходной сигнал при Emax, мВ/В | 2 | ||
Доля от пределов допускаемой погрешности весов (PLC) | 0,7 | ||
Классификация по влажности | CH | ||
Напряжение питания, В | 5 ... 15 | ||
Входное сопротивление, Ом | 800 ± 3 | ||
Выходное сопротивление, Ом | 700 ± 3 | ||
Диапазон рабочих температур, °С | От - 20 до +40 | ||
Г абаритный размер, мм | d= 90 h= 150 | SP-1 d= 114 h= 142 SP-2 d= 114 h= 127 SP-3 d= 141 h= 1178 | |
Масса, кг, не более | 2,9 | 1,38 |
Таблица 3
Модель | CS | |
Максимальная нагрузка Emax, т | 10; 15; 20; 25; 30; 35; 40; 50 | 10; 15; 20; 25; 30; 35; 40; 50 |
Класс точности по ГОСТ Р 8.726-2010 | C3 | C4 |
Максимальное число поверочных интервалов, nmax (Emax/v) | 3000 | 4000 |
Значение поверочного интервала,п, кг | 3,33; 5; 8,33; 10; 11,67; 13,33; 16,67 | 2,5; 3,75; 5; 6,25; 7,5; 8,75; 10; 12,5 |
Минимальная статическая нагрузка, (EminX т | 0 | |
Минимальный поверочный интервал, vmin | Emax / 18000 | |
Номинальный выходной сигнал при Emax, мВ/В | 2 | |
Доля от пределов допускаемой погрешности весов (PLC) | 0,7 |
Модель | CS |
Классификация по влажности | CH |
Напряжение питания, В | 5 ... 15 |
Входное сопротивление, Ом | 800 ± 3 |
Выходное сопротивление, Ом | 700 ± 3 |
Диапазон рабочих температур, °C | От - 20 до + 40 |
Г абаритный размер, мм | d= 89; h= 118,5 |
Масса, кг, не более | 3,000 |
Таблица 4
Модель | CS | |
Максимальная нагрузка Emax, т | 10; 15; 20; 25; 30; 35; 40; 50 | 10; 15; 20; 25; 30; 35; 40; 50 |
Класс точности по ГОСТ Р 8.726-2010 | С5 | С6 |
Максимальное число поверочных интервалов, nmax (Етах/п) | 5000 | 6000 |
Значение поверочного интервала,п, кг | 2; 3; 4; 5; 6; 7; 8; 10 | 1,67; 2,5; 3,33; 4,17; 5; 5,83; 6,67; 8,33 |
Минимальная статическая нагрузка, (EminX т | 0 | |
Минимальный поверочный интервал, nmin | Е^ах / 18000 | |
Номинальный выходной сигнал при Emax, мВ/В | 2 | |
Доля от пределов допускаемой погрешности весов (PLC) | 0,7 | |
Классификация по влажности | CH | |
Напряжение питания, В | 5 ... 15 | |
Входное сопротивление, Ом | 800 ± 3 | |
Выходное сопротивление, Ом | 700 ± 3 | |
Диапазон рабочих температур, °С | От -20 до +40 | |
Г абаритный размер, мм | d= 89; h= 118,5 | |
Масса, кг, не более | 3,000 |
Знак утверждения типа наносится на маркировочную табличку, расположенную на датчике и типографским способом на титульный лист руководства по эксплуатации или паспорта.
1. Датчик............................................................................................................................1 шт.
2. Паспорт ........................................................................................................................... 1 экз.
Осуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки:
- средства измерений 1-го разряда по ГОСТ Р 8.663-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы» с пределами допускаемых доверительных границ относительной
погрешности, не превышающими 1/3 от пределов допускаемой погрешности поверяемых датчиков;
- вольтметр или компаратор напряжений класса точности 0,005.
Паспорт «Датчики весоизмерительные тензорезисторные SP, AC, CS».
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным SP, AC, CS
1. ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы-изготовителя.
