| Номер в госреестре | 60720-15 |
| Наименование СИ | Датчики весоизмерительные тензорезисторные |
| Обозначение типа СИ | FX, CO, TA |
| Изготовитель | "SENSOCAR, S.A.", Испания |
| Год регистрации | 2015 |
| Срок свидетельства | 21.05.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики весоизмерительные тензорезисторные FX, CO, TA (далее датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый электрический сигнал.
Конструктивно датчики состоят из упругого элемента, наклеенных на него тензорезисторов, соединенных в мостовую схему и присоединительных элементов.
Конструкция датчиков обеспечивает герметичность измерительного элемента.
Вид нагрузки датчиков FX, CO, TA - изгиб. Датчики изготавливаются из нержавеющей
стали.
CO-1
т" sd1 и
/ . 1
TA-0

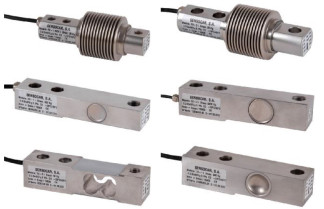

Рисунок 1 - Общий вид датчиков FX, CO, TA
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Модификации и исполнения датчиков отличаются способом нормирования метрологических характеристик, наибольшими пределами измерения, числом поверочных интервалов и конструкцией упругого элемента датчика.
Обозначение модификаций датчиков имеет вид T X1 X2 X3, где:
T - обозначение типа датчиков;
Xi - обозначение класса точности;
Х2 - обозначение максимального числа поверочных интервалов; Х3 - максимальная нагрузка (Emax) в кг.
На маркировочной табличке датчиков указывают:
- торговую марку производителя;
- модель весоизмерительного датчика;
- серийный номер;
- максимальную нагрузку Emax
- диапазон рабочих температур.
Метрологические и технические характеристики датчиков приведены в таблицах 1, 2, 3, 4. Таблица 1
| Модель | FX-1 | |
| Максимальная нагрузка Emax, кг | 10, 15, 25, 50, 100, 150, 200 | 10, 15, 25, 50, 100, 150, 200 |
| Класс точности по ГОСТ Р 8.726-2010 | C3 | C4 |
| Максимальное число поверочных интервалов, nmax (Emax/v) | 3000 | 4000 |
| Значение поверочного интервала, v, кг | 0,0033, 0,005; 0,0083; 0,017; 0,033; 0,05; 0,067 | 0,0025; 0,00375; 0,00625; 0,0125; 0,025; 0,0375; 0,05 |
| Минимальная статическая нагрузка, (Emin), т | 0 | |
| Минимальный поверочный интервал, vmin | Emax / 15000 | |
| Номинальный выходной сигнал при Emax, мВ/В | 2 | |
| Доля от пределов допускаемой погрешности весов (Plc) | 0,7 | |
| Классификация по влажности | CH | |
| Напряжение питания, В | 5 ... 15 | |
| Входное сопротивление, Ом | 350 ± 3 | |
| Выходное сопротивление, Ом | 350 ± 3 | |
| Диапазон рабочих температур, °C | От - 20 до + 40 | |
| Г абаритный размер, мм | d= 50, h= 120 | |
| Масса, кг, не более | 0,456 | |
Таблица 2
| Модель | FX-2 | |
| Максимальная нагрузка Emax, кг | 10; 15; 25; 50; 100; 150; 200 | 10; 15; 25; 50; 100; 150; 200 |
| Класс точности по ГОСТ Р 8.726-2010 | C3 | C4 |
| Максимальное число поверочных интервалов, nmax (Emax/v) | 3000 | 4000 |
| Значение поверочного интервала, v, кг | 0,0033, 0,005; 0,0083; 0,017; 0,033; 0,05; 0,067 | 0,0025; 0,00375; 0,00625; 0,0125; 0,025; 0,0375; 0,05 |
| Минимальная статическая нагрузка, (Emin), т | 0 | |
| Минимальный поверочный интервал, vmin | Emax / 15000 | |
| Номинальный выходной сигнал при Emax, мВ/В | 2 | |
| Доля от пределов допускаемой погрешности весов (Plc) | 0,7 | |
| Классификация по влажности | CH | |
| Модель | FX-2 |
| Напряжение питания, В | 5 ... 15 |
| Входное сопротивление, Ом | 350 ± 3 |
| Выходное сопротивление, Ом | 350 ± 3 |
| Диапазон рабочих температур, °С | От - 20 до + 40 |
| Г абаритный размер, мм | d= 50, h=136,5 |
| Масса, кг, не более | 0,552 |
Таблица 3
| Модель | FX-2 | |
| Максимальная нагрузка Emax, кг | 250; 300; 500; 750; 1000; 1500 | 250; 300; 500; 750; 1000; 1500 |
| Класс точности по ГОСТ Р 8.726-2010 | С3 | С4 |
| Максимальное число поверочных интервалов, nmax (Emax/v) | 3000 | 4000 |
| Значение поверочного интервала, V, кг | 0,083; 0,1; 0,16; 0,25; 0,033; 0,5 | 0,063; 0,075; 0,125; 0,19; 0,25; 0,38 |
| Минимальная статическая нагрузка, (Emin), т | 0 | |
| Минимальный поверочный интервал, vmjn | Emax / 15000 | |
| Номинальный выходной сигнал при Emax, мВ/В | 2 | |
| Доля от пределов допускаемой погрешности весов (Plc) | 0,7 | |
| Классификация по влажности | CH | |
| Напряжение питания, В | 5 ... 15 | |
| Входное сопротивление, Ом | 350 ± 3 | |
| Выходное сопротивление, Ом | 350 ± 3 | |
| Диапазон рабочих температур, °С | От - 20 до + 40 | |
| Г абаритный размер, мм | d= 50, h=136,5 | |
| Масса, кг, не более | 0,552 | |
Таблица 4
| Модель | CO-1 | |
| Максимальная нагрузка Emax, кг | 300; 500; 750; 1000; 2000 | 300; 500; 750; 1000; 2000 |
| Класс точности по ГОСТ Р 8.726-2010 | С3 | С4 |
| Максимальное число поверочных интервалов, nmax (Emax/v) | 3000 | 4000 |
| Значение поверочного интервала, V, кг | 0,1; 0,16; 0,25; 0,033; 0,67 | 0,075; 0,125; 0,1875; 0,25; 0,5 |
| Минимальная статическая нагрузка, (Emin), т | 0 | |
| Минимальный поверочный интервал, vmin | Emax / 15000 | |
| Номинальный выходной сигнал при Emax, мВ/В | 2 | |
| Доля от пределов допускаемой погрешности весов (Plc) | 0,7 | |
| Классификация по влажности | CH | |
| Напряжение питания, В | 5 ... 15 | |
| Входное сопротивление, Ом | 350 ± 3 | |
| Выходное сопротивление, Ом | 350 ± 3 | |
| Диапазон рабочих температур, °С | От - 20 до + 40 | |
| Г абаритный размер, мм | 136x31x24 | |
| Масса, кг, не более | 0,720 | |
| Модель | CO-2 | |
| Максимальная нагрузка Emax, кг | 2000; 3000; 4000; 5000 | 2000; 3000; 4000; 5000 |
| Класс точности по ГОСТ Р 8.726-2010 | С3 | С4 |
| Максимальное число поверочных интервалов, nmax (Emax/v) | 3000 | 4000 |
| Значение поверочного интервала, v, кг | 0,67; 1; 1,33; 1,67 | 0, 5; 0,75; 1; 1,25 |
| Минимальная статическая нагрузка, (Emin), т | 0 | |
| Минимальный поверочный интервал, vmin | Emax / 10000 | |
| Номинальный выходной сигнал при Emax, мВ/В | 2 | |
| Доля от пределов допускаемой погрешности весов (Plc) | 0,7 | |
| Классификация по влажности | CH | |
| Напряжение питания, В | 5 ... 15 | |
| Входное сопротивление, Ом | 350 ± 3 | |
| Выходное сопротивление, Ом | 350 ± 3 | |
| Диапазон рабочих температур, °С | От - 20 до + 40 | |
| Г абаритный размер, не бллее,мм | 200x45x41 | |
| Масса, кг, не более | 2,550 | |
Таблица 6
| Модель | TA-0 | |
| Максимальная нагрузка Emax, кг | 30; 50; 75; 100; 150; 200; 250; 300 | 30; 50; 75; 100; 150; 200; 250; 300 |
| Класс точности по ГОСТ Р 8.726-2010 | С4 | С6 |
| Максимальное число поверочных интервалов, nmax (Emax/v) | 4000 | 6000 |
| Значение поверочного интервала, v, кг | 0,0075; 0,0125; 0,01875; 0,025; 0,0375; 0,05; 0,0625; 0,075 | 0,005; 0,0083; 0,0125; 0,0125; 0,025; 0,033; 0,042; 0,05 |
| Минимальная статическая нагрузка, (Emin), т | 0 | |
| Минимальный поверочный интервал, vmin | Emax / 15000 | |
| Номинальный выходной сигнал при Emax, мВ/В | 2 | |
| Доля от пределов допускаемой погрешности весов (Plc) | 0,7 | |
| Классификация по влажности | CH | |
| Напряжение питания, В | 5 ... 15 | |
| Входное сопротивление, Ом | 350 ± 3 | |
| Выходное сопротивление, Ом | 350 ± 3 | |
| Диапазон рабочих температур, °С | От - 20 до + 40 | |
| Г абаритный размер, мм | 130 x 31,5 x 31,5 | |
| Масса, кг, не более | 0,840 | |
Таблица 7
| Модель | TA-1 | |
| Максимальная нагрузка Emax, кг | 500; 550; 750; 1000; 1100;1500; 1760 | 500; 550; 750; 1000; 1100; 1500; 1760 |
| Класс точности по ГОСТ Р 8.726-2010 | С3 | С4 |
| Максимальное число поверочных интервалов, nmax (Emax/v) | 3000 | 4000 |
| Модель | ТА-1 | |
| Значение поверочного интервала, V, кг | 0,166; 0,18; 0,25; 0,33; 0,37; 0,5; 0,59 | 0,125; 0,1375; 0,1875; 0,25; 0,275; 0,375; 0,44 |
| Минимальная статическая нагрузка, (Emin), т | 0 | |
| Минимальный поверочный интервал, vmin | Emax / 15000 | |
| Номинальный выходной сигнал при Emax, мВ/В | 2 | |
| Доля от пределов допускаемой погрешности весов (Plc) | 0,7 | |
| Классификация по влажности | CH | |
| Напряжение питания, В | 5 ... 15 | |
| Входное сопротивление, Ом | 350 ± 3 | |
| Выходное сопротивление, Ом | 350 ± 3 | |
| Диапазон рабочих температур, °С | От - 20 до + 40 | |
| Г абаритный размер, мм | 130 x 31,5 x 31,5 | |
| Масса, кг, не более | 0,888 | |
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
1. Датчик ..................................
1 шт. 1 экз.
2. Паспорт................................
Осуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки:
- средства измерений 1-го разряда по ГОСТ Р 8.663-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы» с пределами допускаемых доверительных границ относительной погрешности, не превышающими 1/3 от пределов допускаемой погрешности поверяемых датчиков;
- вольтметр или компаратор напряжений класса точности 0,005.
Паспорт «Датчики весоизмерительные тензорезисторные FX, CO, ТА».
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным FX, CO, TA
1. ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
2. ГОСТ 8.021-2005 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».
3. Техническая документация фирмы-изготовителя.
