| Номер в госреестре | 60721-15 |
| Наименование СИ | Счетчики активной электрической энергии однофазные однотарифные |
| Обозначение типа СИ | Ю-ПИТЕР-101-МТ |
| Изготовитель | ООО "Лидер-Энерго", г.С.-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 21.05.2020 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики активной электрической энергии однофазные однотарифные «Ю-ПИТЕР-101-МТ» (далее - счетчики) предназначены для измерения активной электрической энергии в однофазных сетях переменного тока промышленной частоты.
Принцип действия счетчика основан на перемножении входных сигналов напряжения и тока в цепи "фазы" или в цепи "нуля", имеющего большее значение (для счетчиков с одним измерительным элементом - в цепи "фазы"), с последующим преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов отсчетным устройством дает количество активной энергии, отображаемое на барабанах электромеханического или на дисплее электронного отсчетного устройства.
Счетчик также имеет в своем составе испытательное выходное устройство для подключения к системам автоматизированного учета потребленной электрической энергии или для поверки, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, кроме этого счетчик с электронным отсчетным устройством имеет энергонезависимую память, позволяющую сохранять данные при отключении сети и ЖК-дисплей для просмотра информации о потреблении электроэнергии. При выходе из строя ЖК-дисплея данные из энергонезависимой памяти могут быть считаны в условиях предприятия-изготовителя или уполномоченной предприятием изготовителем организации.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе счетчика размещены: модуль измерительный, выполненный на печатной плате, один или два датчика тока (шунт, два шунта, шунт и трансформатор тока, два трансформатора тока). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам. Модификации счетчиков внешне отличаются параметрами корпуса и установленным отсчетным устройством.
Структура обозначения возможных исполнений счетчика приведена на рисунке 1.
(D © © ® © @© ®
Ю-Питер-101 МТ -XX - ХХХ-ХХ-ХХХ-ХХ-Х - X
СV Тип счетчика
Qj Тип корпуса
W1 - для установки на щиток, модификация 1 W2 - для установки на щиток, модификация 2 D1 - для установки на DIN-рейку, модификация 1 D3 - для установки на DIN-рейку, модификация 3 D4 - для установки на DIN-рейку, модификация 4 D5 - для установки на DIN-рейку, модификация 5
Ql) Номинальное напряжение 220 - 220 В 230-230 В
© Базовый ток
5 - 5 А 10 - 10 А
© Максимальный ток 50А - 50 А 60А - 60 А 80А - 80 А 100А- 100 А
© Тип отсчетного устройства
- электронное
M6 - механическое шестиразрядное M7 - механическое семиразрядное
(!) Количество и тип измерительных элементов
- один шунт в фазной цепи тока
SS - два шунта в фазной цепи тока и цепи тока нейтрали
ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали
ТТ - трансформатор в фазной цепи тока и трансформатор тока в цепи тока нейтрали
Qi) Испытательный выход
- наличие оптического и электрического испытательного выхода N - оптический испытательный выход

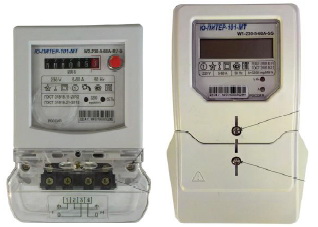

Фотографии общего вида счётчиков, с указанием схем пломбировки от несанкционированного доступа, приведены на рисунках 2 - 8.
Ю-ПКТЬР-ЮЬМТ
| 1 2 3 М | ||
| 1 | 1 | |
| 0 | И н | |
Место установки пломбы с оттиском знака поверки
Ю-ПИТЕР-101-МТ
D3 ZJ0-5-60A М7
иод IHiUHmibvi и™
л ^ i О Е fl[ фгтост ЗИП 11
% PEfiEPt *Ш1 nvXtt'H П
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия
Место установки пломбы с оттиском знака поверки
Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного вскрытия
Габаритные размеры и масса счетчиков приведены в таблице 1. Таблица 1
| Обозначение исполнения счетчика | Г абаритные размеры (длина; ширина; высота), мм, не более | Масса, кг, не более |
| Ю-ПИТЕР- Ш-МТ-W 1-x.. x | 192; 122; 57 | 1 |
| Ю-ПИТЕР-101-МТ-W2-x.. x | 182; 125; 55 | 1 |
| Ю-ПИТЕР- 101-МТ-Б 1-x.x | 130; 90; 69 | 1 |
| Ю-ПИТЕР- 101-МТ-Б3 -x.x | 90; 90; 66 | 1 |
| Ю-ПИТЕР- ШЬМТ-Б^ .x | 160; 90; 69 | 1 |
| Ю-ПИТЕР-101-МТ-D5-x.x | 110; 90; 60 | 1 |
Технические характеристики приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение параметра |
| Класс точности по ГОСТ 31819.21-2012 | 1 |
| Номинальное фазное напряжение, В | 220; 230 |
| Базовый ток, А | 5; 10 |
| Максимальный ток, А | 50; 60; 80; 100 |
| Диапазон входных сигналов: сила тока напряжение коэффициент мощности | 0-,05>1б- ■ -1макс (0,75.1,15) ином 0,8 (емкостная).. .1,0.. .0,5 (индуктивная) |
| Стартовый ток | 0,0025/б |
| Диапазон рабочих температур окружающего воздуха | от минус 40 до 70 °С |
| Относительная влажность | до 98% при 25°С |
| Рабочий диапазон изменения частоты измерительной сети счетчика | (50 ± 2,5) Гц |
| Диапазон значений постоянной счетчика по активной электрической энергии, имп./(кВт-ч) | от 800 до 6400 |
| Количество десятичных знаков отсчетного устройства | не менее 6 |
| Полная мощность, потребляемая цепью тока | не более 0,5 В-А при базовом токе |
| Полная (активная) мощность, потребляемая каждой напряжения | не более 10 В-А (2 Вт) при номинальном значении напряжения |
| Длительность хранения информации при отключении питания (для электронного отсчетного устройства), не менее, лет | 30 |
| Степень защиты от пыли и влаги | IP51, IP54 по ГОСТ 14254-96 |
| Срок службы счетчика, не менее | 30 лет |
| Средняя наработка на отказ, не менее | 160000 ч |
Знак утверждения типа наносят на панель счётчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 3. Таблица 3
| Наименование | Количество | Примечание |
| Счетчик электрической энергии однофазный многофункциональный «Ю-ПИТЕР-101-МТ» | 1 шт. | Исполнение соответствует заказу |
| Пломба свинцовая | 1 - 3 шт. | В зависимости от модификации корпуса |
| Леска пломбировочная | 1 - 3 шт. | В зависимости от модификации корпуса |
| Паспорт (РИТМ.411152.015ПС) | 1 экз. | |
| Методика поверки (РИТМ.411152.015Д1) | 1 экз. | Поставляется по отдельному заказу |
| Упаковка | 1 шт. | Потребительская тара |
осуществляется по документу РИТМ.411152.015Д1 «Счётчики активной электрической энергии однофазные однотарифные «Ю-ПИТЕР-101-МТ». Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле 2015 г.
В перечень основного поверочного оборудования входят:
- установка для поверки счетчиков электрической энергии HS-6303E (диапазон регулирования напряжения (1 - 300) В, диапазон регулирования тока (0,001 - 120) А, диапазон регулирования частоты (45 - 65) Гц, класс точности эталонного счетчика 0,1);
- универсальная пробойная установка УПУ-10;
- секундомер СОСпр-2б (класс точности 2).
Методика измерений на счётчик приведена в паспорте (РИТМ.411152.015ПС).
Нормативные и технические документы, устанавливающие требования к счетчикам активной электрической энергии однофазным однотарифным «Ю-ПЖТЕР-101-МТ»
1. ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии».
2. ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2».
3. РИТМ.411152.015ТУ «Счётчики активной электрической энергии однофазные однотарифные «Ю-ПИТЕР-101-МТ». Технические условия».
