Номер в госреестре | 60722-15 |
Наименование СИ | Устройства многофункциональные |
Обозначение типа СИ | depRTU |
Изготовитель | ООО "Компания ДЭП", г.Москва |
Год регистрации | 2015 |
Срок свидетельства | 21.05.2020 |
МПИ (интервал между поверками) | 8 лет |
Описание типа | скачать |
Методика поверки | скачать |
Устройства многофункциональные depRTU (далее по тексту - устройства) предназначены для:
- измерений параметров (частоты, напряжения, силы тока, мощности, углов фазового сдвига) трехпроводных и четырехпроводных электрических сетей, и систем электроснабжения переменного трехфазного тока с номинальной частотой 50 Гц;
- измерений и учета активной и реактивной электрической энергии в трехфазных сетях переменного тока в соответствии с метрологическими требованиями ГОСТ 31819.22-2012 для счетчиков активной энергии класса точности 0,2S, 0,5S и ГОСТ 31819.23-2012 для счетчиков реактивной энергии класса точности 1;
- измерений и учета электрической энергии и мощности постоянного тока;
- измерений показателей качества электроэнергии (далее по тексту - ПКЭ) в соответствии с метрологическими требованиями ГОСТ 30804.4.30-2013, ГОСТ 30804.4.7-2013, ГОСТ 32144-2013 и их статистической обработки;
- измерений унифицированных сигналов напряжения и силы постоянного тока, электрического сопротивления.
Принцип действия устройств заключается в аналогово-цифровом и цифро-аналоговом преобразовании входных сигналов с последующей обработкой встроенными микропроцессорами.
Устройства являются многофункциональными изделиями и предназначены для использования в составе разнообразных автоматизированных систем, в том числе систем, построенных на базе информационного, измерительного и управляющего комплекса «ДЕКОНТ», на энергообъектах среднего и высокого напряжения.
Устройства имеют модульную проектно-компонуемую архитектуру и состоят из функциональных модулей (модули электроизмерительные, модули ввода-вывода, процессорные модули, модули питания и др.).
Устройства могут применяться в качестве:
• устройства связи с объектом (УСО);
• удаленного терминала (RTU);
• контроллера ячейки КРУ;
• контроллера присоединения;
• контроллера энергообъекта;
• концентратора данных и преобразователя протоколов;
• коммуникационного шлюза объекта;
• регистратора аварийных событий;
• прибора для измерения показателей качества электроэнергии;
• прибора учета электроэнергии;
• устройства релейной защиты и автоматики;
• устройств сопряжения и др.
Устройства могут применяться в составе автоматизированных систем управления электрических подстанций среднего и высокого напряжения в качестве источников технологической информации для различных интеллектуальных микропроцессорных приборов,
подключаемых к шине процесса (прием и выдача цифрового потока по пункту 2.22 ТУ 4252-501-86507412-2014 «Устройства многофункциональные depRTU. Технические условия» (далее по тексту - ТУ) и шине подстанции (прием и выдача цифрового потока по пункту ТУ № 2.22).
Интерфейсы связи depRTU предназначены для приема-передачи данных по различным средам передачи устройствам верхнего уровня (например, программируемые логические контроллеры, компьютерные серверы, устройства отображения информации и др.).
Устройства depRTU поддерживают следующие протоколы обмена данными:
- протоколы цифровой подстанции (цифровые потоки по пункту ТУ № 2.22);
- протоколы «бесшовного резервирования сети высокой доступности» HSR и PRP;
- протоколы ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-104-2004, Modbus-TCP, Modbus-RTU и другие.
Синхронизация времени в устройствах осуществляется от системы GPS или ГЛОНАСС, а также по входному сигналу 1PPS и средствами протоколов NTP, SNTP, PTP.
В устройствах также имеется выход для синхронизации по 1PPS.
Устройства выпускаются в модификациях, определяемых:
• конструктивным исполнением;
• составом установленных модулей - электроизмерительных и ввода-вывода;
• составом процессорных, коммуникационных модулей и модулей питания;
• составом загруженного (встроенного) ПО.
Исполнение и комбинация установленных модулей, интерфейсов связи и функционала устройства кодируется цифробуквенными обозначениями, как указано в таблице 1.
Типы каналов ввода-вывода и их метрологические характеристики приведены в таблицах 3-14.
Таблица 1 - Формирование строки обозначения устройства depRTU.
depRTU-A-B 1-... -Bx-[.. ]-Y1-.. Yx | ||
Конструктивное исполнение | ||
A | - | крейтовое исполнение (IP20 по ГОСТ 14254-96) высотой не более 125 см. |
H | крейтовое исполнение (IP20 по ГОСТ 14254-96) высотой не более 180 см. | |
ПП | полевое исполнение (IP65 по ГОСТ 14254-96) | |
LT | исполнение LT (IP20 по ГОСТ 14254-96) | |
EM | исполнение ЕМ (IP51 по ГОСТ 14254-96) | |
Электрические измерения | ||
B1 ... Bx | nMIxy | измерение тока (прямой ввод), где y=1 при Ьюм=1 А, у -отсутствует при !ном=5 А |
nMUxy | измерение напряжения (прямой ввод), где у=230 при Uном=230 В, у - отсутствует при Uном=57,7 В | |
где n - количество измерительных каналов от 0 до 1000, x - заглавная латинская буква, обозначающая тип измерительного канала согласно таблице 6. | ||
Унифицированный ввод-вывод | ||
C1 ... Cx | nAIx | унифицированные сигналы аналогового ввода |
nAOx | унифицированные сигналы аналогового вывода | |
nDIx | унифицированные сигналы дискретного ввода | |
nDOx | унифицированные сигналы дискретного вывода | |
nCIx | унифицированные сигналы счетного ввода |
depRTU-A-B 1-... -Bx-[.. ,]-Y1-.. .Yx | ||
где n - количество измерительных каналов от 0 до 1000, x - заглавная латинская буква, обозначающая тип измерительного канала согласно таблицам 12-14, а также таблицам, приведенным в РЭ. Типы и обозначения унифицированных дискретных вводов (DIx) и выводов (DOx) приведены в РЭ на устройства. | ||
Расчетные функции устройства | ||
x Q Q | Wx | учет электроэнергии переменного тока, x - заглавная латинская буква, обозначающая исполнение согласно таблице 7. |
Ех | учет электроэнергии постоянного тока, x - заглавная латинская буква, обозначающая исполнение согласно таблице 8. | |
Q | измерение показателей качества электроэнергии (ПКЭ) | |
R | регистрация аварийных событий (РАС) | |
SVxxxY 1Y2Y3Y4 | SV-поток, где ххх = 80 либо 256; Y1, Y2, Y3, Y4 - заглавные латинские буквы, обозначающие исполнение устройства по точности измерения, в соответствии с таблицами 10, 11 | |
C1 | функция автоматики управления выключателем (АУВ) | |
C2 | функция релейной защиты и автоматики (РЗА) | |
C3 | функция определения места повреждения (ОМП) | |
и другие функции - обозначения в соответствии с РЭ на устройства | ||
Коммуникационные возможности | ||
x W W | nRSххх | интерфейсы RS-485, RS-422, RS-232, ххх = 485, 422, 232 соответственно |
nETX | интерфейс 10/100Base-TX | |
nEFX | интерфейс 10/100Base-FX | |
где n - количество каналов от 0 до 1000. Интерфейсы 1000Base-TX, 1000Base-FX, USB-device, USB-host, USB Security key, HDMI, LVDS, GSM, GPS, вход 1PPS, выход 1PPS и другие коммуникационные возможности - обозначения в соответствии с РЭ на устройства | ||
Модули электропитания | ||
x Рн РЦ | nU230 | первичное питание 230 В постоянного тока |
nU24 | первичное питание 24 В постоянного тока | |
где n - количество модулей электропитания от 0 до 1000 другие модули электропитания - обозначения в соответствии с РЭ на устройства | ||
Д | ополнительные возможности центрального процессора устройства | |
x о 05 | Fn | увеличенный флэш, где «п» - размер в гигабайтах |
Pxy | панель индикации и управления, х - цифра от 1 до 9, y -заглавная латинская буква, обозначающая исполнение в соответствии с РЭ на устройства | |
и другие дополнительные возможности - обозначения в соответствии с РЭ на устройства | ||
Дополнительные возможности встроенного программного обеспечения |
depRTU-A-B 1-... -Bx-[.. ]-Y1-.. Yx | |
x Д К | поддержка протоколов передачи МЭК-60870-5-101 / МЭК-60870-5-104, Modbus RTU / Modbus TCP, IEC 61850-9-2 / IEC 61850-9-2 LE, IEC 61850-8-1 server, IEC 62439 (PRP / HSR), IEEE 1588v2 (PTP) и др. - обозначения в соответствии с руководством по эксплуатации на устройства |
x Y Y1 | другие возможности - обозначения в соответствии с руководством по эксплуатации на устройства |
Устройства выпускаются в следующих типах конструктивов:
• полевое исполнение;
• крейтовое исполнение;
• исполнение LT (локальный терминал);
• исполнение ЕМ.
Устройство крейтового исполнения состоит из модулей, размещаемых в конструктиве. Модули устанавливаются по направляющим салазкам в корпус крейта и крепятся при помощи винтов. Модули соединены между собой и запитаны посредством встроенной объединительной платы.
Полевое исполнение конструктивно выполнено в металлическом прямоугольном корпусе. Конструкция обеспечивает установку в открытом распределительном устройстве с использованием штатных конструктивных элементов.
Примеры расшифровки строки обозначения устройства.
1) Устройство многофункциональное depRTU - 4М1А - 4MIK - 48DIC - 2DOA - 28DOC
- 2EFX - устройство крейтового исполнения, имеющее следующие особенности:
- 4 канала измерения переменного тока (диапазон измерений и пределы допускаемых погрешностей в соответствии с обозначением А по таблице 6);
- 4 канала измерения переменного тока (диапазон измерений и пределы допускаемых погрешностей в соответствии с обозначением K по таблице 6);
- 48 каналов дискретного ввода (характеристики в соответствии с РЭ для обозначения С);
- 2 канала дискретного вывода (характеристики в соответствии с РЭ для обозначения А);
- 28 каналов дискретного вывода (характеристики в соответствии с РЭ для обозначения А);
- 2 сетевых интерфейса 10/100Base-FX.
2) Устройство многофункциональное depRTU - ПП - 16 DIK - 2DOA - 2EFX - U230 -устройство полевого исполнения, имеющее следующие особенности:
- 16 каналов дискретного ввода (характеристики в соответствии с РЭ для обозначения K);
- 2 канала дискретного вывода (характеристики в соответствии с РЭ для обозначения А);
- 2 сетевых интерфейса 10/100Base-FX;
- номинальное напряжение питания 230 В постоянного тока.

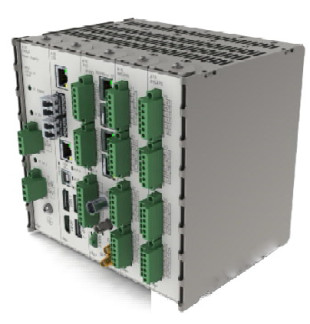

Внешний вид конструктивных исполнений устройств приведен на рисунках 1-5.
Защита от несанкционированного доступа к измерительным компонентам и метрологически значимому ПО устройств обеспечивается пломбированием защитными голографическими наклейками. При вскрытии корпуса устройства на его поверхности остаются неудаляемые следы.
Программное обеспечение (далее - ПО) устройств состоит из встроенного в устройства и внешнего, функционирующего на внешних программно-аппаратных платформах.
Встроенное ПО - Программное обеспечение устройств многофункциональных depRTU «depRTU» - заносится во флэш-память микропроцессора устройства при выпуске из производства и не может быть изменено пользователем.
Встроенное ПО является метрологически значимым.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные п | эограммного обеспечения. | |||
Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификацион ный номер программного обеспечения) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификат ора программног о обеспечения |
Программное обеспечение устройств многофункциональных depRTU | depRTU | Не ниже 1.10 | - | - |
Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификацион ный номер программного обеспечения) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификат ора программног о обеспечения |
Программное обеспечение для проверки и калибровки сигналов SV-потоков МЭК 61850-9-2LE «depCalibrSV» | depCalibrSV | Не ниже 0.0.1.0 | - | - |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик устройств. Устройства имеют защиту встроенного программного обеспечения от непреднамеренных и преднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллеров от чтения и записи.
Уровень защиты встроенного программного обеспечения - «Высокий» в соответствии с правилами Р 50.2.077-2014.
В качестве внешнего ПО в устройствах может использоваться ПО SCADA SyTrack и Программное обеспечение для калибровки сигналов SV-потоков МЭК 61850-9-2LE «depCalibrSV».
Программное обеспечение для проверки и калибровки сигналов SV-потоков МЭК 61850-9-2LE «depCalibrSV» сертифицировано ФГУП «ВНИИМС» и внесено в реестр системы добровольной сертификации программного обеспечения средств измерений ФГУП «ВНИИМС» (сертификат соответствия № ТП 027-15 от 20.01.2015 г.).
Уровень защиты внешнего программного обеспечения «depCalibrSV» - «Средний» в соответствии с правилами Р 50.2.077-2014.
ПО SCADA SyTrack не является метрологически значимым и включает в себя набор инструментальных и исполнительных модулей.
Уровень защиты внешнего ПО SCADA SyTrack - «Высокий» в соответствии с правилами.
Метрологические и технические характеристики приведены в таблицах 3 - 15.
Таблица 3 - Общие метрологические характеристики
Наименование характеристики | Значение |
Номинальное среднеквадратическое значение силы переменного тока /ном частотой от 42,5 до 57,5Гц | 1 А; 5 А |
Номинальное среднеквадратическое значение фазного/междуфазного напряжения переменного тока ином частотой от 42,5 до 57,5 Гц | (100/V3)/100 В; 230/(230-л/3) В. |
Нормальные условия применения: - температура окружающего воздуха - относительная влажность воздуха | 20 ± 5 °С от 30 до 80 % |
Наименование характеристики | Значение |
Рабочие условия применения Температура окружающего воздуха: - для устройств без подсистемы подогрева/термостатирования; - для устройств полевого исполнения (depRTU-ПП-хх) с подсистемой подогрева/термостатирования Относительная влажность воздуха, без образования конденсата | от минус 40 до 70 °С от минус 70 до 55 °С до 98 % при температуре 30 °С |
Таблица 4 - Метрологические характеристики измерения интервалов времени (хода часов) при отсутствии синхронизации по ГЛОНАСС/GPS с «Национальной шкалой
координированного в | ремени Российской Федерации UTC (SU)» | ||
Пределы допускаемой основной погрешности | Пределы допускаемой погрешности при температуре от 0 до 50 °С | Пределы допускаемой погрешности при температуре от минус 40 до 0 °С | Пределы допускаемой погрешности при температуре от 50 до 70 °С |
± 1 с/сутки | ± 2 с/сутки | ± 4 с/сутки | ± 4 с/сутки |
Таблица 5 - Метрологические характеристики измерения времени при синхронизации с помощью ГЛОНАСС/GPS-приемника, по Ethernet посредством протоколов NTP, SNTP, PTP; по входному сигналу 1PPS_
Способ, по которому осуществляется синхронизация | Пределы допускаемой погрешности измерения текущего времени при синхронизации, не более, мкс |
Протоколы NTP, SNTP | ± 100 |
Протокол PTP | ± 1 |
Входной сигнал 1PPS | ± 1 |
В таблицах ниже приведены кодовые символы для составления строки обозначения устройств, определяющие типы каналов и их метрологические характеристики.
Таблица 6 - Метрологические характеристики при измерении параметров электроэнергии переменного тока (MIx / MUx)._
Обозначение | Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности Абсолютной А, Относительной 5, %, Приведённой у*, % | |
MI | A | Среднеквадратическое значение силы переменного тока, А | от 0,01 до 1,5 ^ом | ± 0,001 Тном (А) |
B | Среднеквадратическое значение силы переменного тока, А | от 0,01 до 1,5 !ном | ± 0,1 (5) |
Обозначение | Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности Абсолютной А, Относительной 5, %, Приведённой у*, % | |
MI | C | Среднеквадратическое значение силы переменного тока, А | от 0,01 до 1,5 1ном | ± 0,002-1ном (А) |
D | Среднеквадратическое значение силы переменного тока, А | от 0,01 до 1,5 1ном | ± 0,2 (5) | |
E | Среднеквадратическое значение силы переменного тока, А | от 0,01 до 1,5 1ном | ± 0,005-1ном (А) | |
F | Среднеквадратическое значение силы переменного тока, А | от 0,01 до 1,5 1ном | ± 0,5 (5) | |
G | Среднеквадратическое значение силы переменного тока, А | от 0,01 до 1,5 1ном | ± 0,01 ^1ном (А) | |
H | Среднеквадратическое значение силы переменного тока, А | от 0,01 до 1,5 1ном | ± 1,0 (5) | |
K | Среднеквадратическое значение силы переменного тока, А | от 0,01 до 2 1ном от 2 до 40 1ном | ± 0,001 ^1ном (А) ± 1,5 (5) | |
L | Среднеквадратическое значение силы переменного тока нулевой последовательности 3Io, А | от 0 до 1,5 1ном | ± 0,2 (5) | |
M | Среднеквадратическое значение силы переменного тока, А | от 0,001 до 1, от 0,001 до 0,25 от 0,001 до 0,063 | ± 0,5 (у) | |
MU | A | Среднеквадратическое значение напряжения переменного тока, В | от 0,1 до 1,5 ^ом | ± 0,001'ином (А) |
B | Среднеквадратическое значение напряжения переменного тока, В | от 0,1 до 1,5 ^ом | ± 0,1 (5) | |
C | Среднеквадратическое значение напряжения переменного тока, В | от 0,1 до 1,5 ^ом | ± 0,002•Uном (А) | |
D | Среднеквадратическое значение напряжения переменного тока, В | от 0,1 до 1,5 ^ом | ± 0,2 (5) |
Обозначение | Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности Абсолютной А, Относительной 5, %, Приведённой у*, % | |
E | Среднеквадратическое значение напряжения переменного тока, В | от 0,1 до 1,5 ^ом | ± 0,005Цж (А) | |
F | Среднеквадратическое значение напряжения переменного тока, В | от 0,1 до 1,5 ^ом | ± 0,5 (5) | |
MU | G | Среднеквадратическое значение напряжения переменного тока, В | от 0,1 до 1,5 ^ом | ± 0,01 ^ном (А) |
H | Среднеквадратическое значение напряжения переменного тока, В | от 0,1 до 1,5 ^ом | ± 1,0 (5) | |
K | Среднеквадратическое значение напряжения переменного тока нулевой последовательности 3U0, В | от 0 до 1,2 ^ом 0 - 10 В | ± 0,2 (5) ± 1,0 (5) | |
Примечания: * - Пределы допускаемой приведенной (к верхнему значению диапазона измерения) погрешности. Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на ±10 °С составляют ^ от пределов допускаемой основной погрешности. |
Таблица 7 - Метрологические характеристики при учете электроэнергии переменного тока (WA, WB)._
Обозначение | Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности Абсолютной А, Относительной 5, %; Приведённой у*, % |
WA | Частота сети, Гц | от 40 до 60 | ± 0,01 (А) |
Коэффициент мощности KP (Кр = P/S) | от минус 1 до 1 | ± 0,2 (5) | |
У гол между напряжением и током каждой фазы, ° | От минус 180 до плюс 180 | ± 0,5 (А) | |
Активная мощность Р, Вт | от 0,8ином до 1,2ином от 0,01'/ном до 1,5'/ном, 0,25 < \Кр\ < 1 | ± 0,2 (5) для: 0,05 ■-^ном£1£ 1,5 -1ном 0,8 < |Кр| < 1 | |
± 0,4 (5) для: 0,01-/ном</<0,05-/1Юм 0,8 < |Кр| < 1 |
Обозначение | Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности Абсолютной А, Относительной 5, %; Приведённой у*, % |
± 0,3 (5) для: 0,1 ■/ном</< 1,5 -/ном 0,5 < Кр\ < 0,8 | |||
± 0,5 (5) для: 0,02^/ном</<0,1 ■-^ном 0,5 < \Кр\ < 0,8 | |||
± 0,5 (5) для: 0,1 ■/ном</< 1,5 ■-^ном 0,25 < \Кр\ < 0,5 | |||
± 0,5 (5) для: 0,05/ном < < 1,5/ном 0,8 < \Kq\ < 1, где Kq = Q/S | |||
от 0,8^^ном до 1,2•^HOM, от 0,02'/ном до 1,5'/ном, | ± 0,75 (5) для: 0,02-/ном</<0,05-/ном 0,8 < \Kq\ < 1 | ||
Реактивная мощность Q**, вар | ± 0,5 (5) для: 0,1 ■-^ном < / < 1,5 ■-^ном 0,5 < \Kq\ < 0,8 | ||
WA | 0,25 < \Kq\ < 1 | ± 0,75 (5) для: 0,05 ■/ном</<0,1 ■/ном 0,5 < \Kq\ < 0,8 | |
± 0,75 (5) для: 0,1 ■-^ном < / < 1,5 ■-^ном 0,25 < \Kq\ < 0,5 | |||
Полная мощность S, В -А | от 0,8^ином до 1,2ином | ± 0,5 (5) для: 0,05/ном < / < 1,5/ном | |
от 0,°Г/ном до 1,5'/ном | ± 1,0 (5) для: 0,01/ном</<0,05/ном | ||
Активная энергия | - | Равны пределам погрешности, установленным для класса точности 0,2S по ГОСТ 31819.22-2012 | |
Реактивная энергия | - | Равны пределам погрешности, установленным для класса точности 1,0 по ГОСТ 31819.23-2012 |
Обозначение | Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности Абсолютной А, Относительной 5, %; Приведённой у*, % |
WB | Частота сети, Гц | от 40 до 60 | ± 0,01 (А) |
Коэффициент мощности KP (Кр = P/S) | от минус 1 до 1 | ± 0,2 (5) | |
У гол между напряжением и током каждой фазы, ° | От минус 180 до 180 | ± 0,5 (А) | |
Активная мощность Р, Вт | от 0,8 ^ном до 1,2 от 0,01'/ном до 1,5'/ноM, 0,25 < Кр\ < 1 | ± 0,5 (5) для: 0,05 '1ном<1<1,5 -1ном 0,8 < \Кр\ < 1 | |
± 1,0 (5) для: 0,01-/ном</<0,05-/ном 0,8 < \Кр\ < 1 | |||
± 0,6 (5) для: 0,1 '1ном<1<1,5 -1ном 0,5 < \Кр\ < 0,8 | |||
± 1,0 (5) для: 0,02-/ном</<0,1 -1ном 0,5 < \Кр\ < 0,8 | |||
± 1,0 (5) для: 0,1 ■/ном</< 1,5 -/ном 0,25 < Кр\ < 0,5 | |||
Реактивная мощность Q**, вар | от 0,8^^ном до 1,2 от 0,02'/ном до 1,5'/ном, 0,25 < \Kq\ < 1 | ± 0,5 (5) для: 0,05/ном < 1 < 1,5/ном 0,8 < \Kq\ < 1, где Kq = Q/S | |
± 0,75 (5) для: 0,02^/ном</<0,05^/ном 0,8 < \Kq\ < 1 | |||
± 0,5 (5) для: 0,1^/ном < 1 < 1,5/ном 0,5 < \Kq\ < 0,8 | |||
± 0,75 (5) для: 0,05 ■/ном</<0,1 ■/ном 0,5 < \Kq\ < 0,8 | |||
± 0,75 (5) для: 0,1 ■-^ном < 1 < 1,5 ■-^ном 0,25 < \Kq\ < 0,5 | |||
Полная мощность, В-А | от 0,8^ином до 1,2 от 0,011ном до 1,5'/ном | ± 0,5 (5) для: 0,05/ном < / < 1,5/ном | |
± 1,0 (5) для: 0,01/ном</<0,05/ном | |||
Активная энергия | - | Равны пределам погрешности, |
Обозначение | Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной погрешности Абсолютной А, Относительной 5, %; Приведённой у*, % |
WB | установленным для класса точности 0,5S по ГОСТ 31819.22-2012 | ||
Реактивная энергия | - | Равны пределам погрешности, установленным для класса точности 1,0 по ГОСТ 31819.23-2012 | |
Примечания: * - Пределы допускаемой приведенной (к верхнему значению диапазона измерения) погрешности. ** - Реактивная мощность рассчитывается по формуле Q = л/ S2 - P2 Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на ±10 °С составляют ^ от пределов допускаемой основной погрешности. |
Таблица 8 - Метрологические характеристики при учете электроэнергии постоянного тока (EA, EB)._
Обозначение | Измеряемый параметр | Диапазон измерений | Пределы допускаемой основной относительной погрешности, % |
EA | Мощность постоянного тока, энергия постоянного тока | (0,5 - 1,5) •ином, (0,25 - 1,5) •/ном | ±0,5 |
(0,5 - 1,5) •ином, (0,05 - 0,25) •/ном | ±1,0 | ||
(0,5 - 1,5) •ином, (0,01 - 0,05) •/ном | ±2,0 | ||
EB | Мощность постоянного тока, энергия постоянного тока | (0,5 - 1,5) •ином, (0,25 - 1,5) •/ном | ±1,0 |
(0,5 - 1,5) •ином, (0,05 - 0,25) •/ном | ±2,0 | ||
(0,5 - 1,5) •ином, (0,01 - 0,05) •/ном | ±4,0 | ||
EA; EB | Порог чувствительности, % номинального тока, не более | 1 | - |
_Продолжение таблицы 8_
Примечания:
1) Номинальные значения силы постоянного тока на первичных преобразователях (при использовании шунта 75 мВ), А: 5; 50; 100; 150; 300; 500; 750; 1000; 1500; 2000; 3000; 4000; 5000; 6000; 7500.
2) Номинальные значения силы постоянного тока на первичных преобразователях ток-напряжение (напряжение на входе устройства в диапазоне от 0 до 10 В), А: 150, 300; 500; 750; 1000; 1500.
3) Номинальные значения напряжения постоянного тока на первичных преобразователях (напряжение на входе устройства в диапазоне от 0 до 10 В), В: 100; 400; 600; 800; 1500; 3000.
4) Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на ±10 °С составляют У от пределов допускаемой основной погрешности.
Таблица 9 - Метрологические характеристики при измерении ПКЭ (обозначение Q).
Измеряемый параметр | Диапазон измерений | Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной А; относительной 5, %; приведённой у, % | Примечание |
1 Среднеквадратическое значение фазного, междуфазного напряжения U 2), В | от 0,01-ином3) до 1,5ином | ± 0,03 (у) при 0,01 •ином < U< 0,1 •ином; ± 0,1 (у) при U> 0,1 •ином | Пределы допускаемой погрешности у относительно U^ |
2 Отрицательное отклонение фазного, междуфазного напряжения 5U(-), % | от 0 до 90 | ± 0,1 (А) | - |
3 Положительное отклонение фазного, междуфазного напряжения 5U(+), % | от 0 до 50 | ± 0,1 (А) | - |
4 Отклонение (установившееся отклонение) фазного, междуфазного напряжения 5Uy 3), % | от минус 30 до 30 | ± 0,2 (А) | - |
5 Частота f, Гц | от 42,5 до 57,5 | ± 0,01 (А) | - |
6 Отклонение частоты А£, Гц | от минус 7,5 до 7,5 | ± 0,01 (А) | - |
7 Коэффициент несимметрии напряжений по обратной последовательности К2^ % | от 0 до 30 | ± 0,15 (А) | - |
8 Коэффициент несимметрии напряжений по нулевой последовательности Кш, % | от 0 до 30 | ± 0,15 (А) | - |
Измеряемый параметр | Диапазон измерений | Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной А; относительной 5, %; приведённой у, % | Примечание |
9 Суммарный коэффициент гармонических составляющих (коэффициент искажения синусоидальности кривой) фазного, междуфазного напряжения KU, % | от 0,1 до 30 | ± 0,05-(А) | Ku < 1 |
± 5,0 (5) | Ku > 1 | ||
10 Коэффициент n-ой гармонической составляющей фазного, междуфазного напряжения KU(n), % (для n от 2 до 50) | от 0,05 до 30 | ± 0,05 (А) | Ku(n) < 1 |
± 5,0 (5) | Ku(n) > 1 | ||
11 Среднеквадратическое значение n-ой гармонической составляющей фазного, междуфазного напряжения Usg(n), В (для n от 2 до 50) | от 0,0005•Uном до 0,3 ^ном | ± 0,05 (у) | Usg(n) < 0,01 ^ином Пределы допускаемой погрешности у относительно ином |
± 5,0 (5) | Usg(n) > 0,01 •ином | ||
12 Коэффициент m-ой интергамонической составляющей фазного, междуфазного напряжения KUisg(m), % (до 50 порядка) | от 0,05 до 30 | ± 0,05 (А) | KUisg(m) < 1 |
± 5,0 (5) | KUisg(m) > 1 | ||
13 Среднеквадратическое значение m-ой интергамонической составляющей фазного, междуфазного напряжения Uisg(m), в (до 50 порядка) | от 0,0005•Uном до 0,3 ^ном | ± 0,05 (у) | Uisg(m) < 0,01 ^ином Пределы допускаемой погрешности у относительно ином |
± 5,0 (5) | Uisg(m) > 0,01 ^ином | ||
14 Длительность провала и прерывания напряжения At№ с | от 0,01 до 60 | ± 0,01 (А) | - |
15 Г лубина провала напряжения 5ип, % | от 10 до 100 | ± 0,2 (А) | - |
16 Остаточное напряжение при провале напряжения Ures, В | от 0,01 ^ном до 0,9/Цном | ± 0,2 (у) | Пределы допускаемой погрешности у относительно ином |
17 Длительность перенапряжения А^ери, с | от 0,01 до 600 | ± 0,01 (А) | - |
Измеряемый параметр | Диапазон измерений | Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной А; относительной 5, %; приведённой у, % | Примечание |
18 Коэффициент временного перенапряжения К^^, отн.ед. | от 1,1 до 2,0 | ± 0,002 (А) | - |
19 Максимальное значение напряжения при перенапряжении U^, В | от 1,1 •Сном до 2,°Цном | ± 0,2 (у) | Пределы допускаемой погрешности у относительно U^ |
20 Доза фликера (кратковременная Pst, длительная Pjt) отн.ед. | от 0,2 до 20 | ± 5 (5) | - |
21 Среднеквадратическое значение силы тока I 4), А | от 0,011ном до 1,5Тном | ± 0,03 (у) при 0,01 •/ном < / < 0,1 •/ном; ± 0,1 (у) при / > 0,1 •/ном | Пределы допускаемой погрешности у относительно 1ном |
22 Коэффициент несимметрии токов по обратной последовательности К2/, % | от 0 до 250 | ± 0,1 (А) | 0,05 ^ном < / < 1,5 ^ном |
23 Коэффициент несимметрии токов по нулевой последовательности К/, % | от 0 до 250 | ± 0,1 (А) | 0,05 •/ном </< 1,5 •/ном |
24 Суммарный коэффициент гармонических составляющих (коэффициент искажения синусоидальности кривой) тока К/, % | от 0,1 до 100 | ± 0,15 (А) | 0,01 •/ном < / < 0,1 •/ном, К1 < 3 |
± 5,0 (5) | 0,01 •/ном < / < 0,1 •/ном, К1 > 3 | ||
± 0,05 (А) | / >0,1 •/ном, К1 < 2,5 | ||
± 2,0 (5) | / >0,1 •/ном, К1 > 2,5 | ||
25 Коэффициент n-ой гармонической составляющей тока К/(П), % (для n от 2 до 50) | от 0,05 до 100 | ± 0,15 (А) | 3 V / К/ |
± 5,0 (5) | К/(„) > 3 | ||
26 Среднеквадратическое значение n-ой гармонической составляющей тока /sg(n), А (для n от 2 до 50) | от 0,0005 •/ном до /ном | ± 0,15 (у) | /sg(n) < 0,03 •/ном Пределы допускаемой погрешности у относительно /ном |
± 5,0 (5) | /sg(n) > 0,03 •/ном | ||
27 Коэффициент m-ой интергармонической составляющей тока K/isg(m), % (до 50 порядка) | от 0,05 до 250/(m + 1) | ± 0,15-/ном//(1) (А) | K/isg(m) < 3 /ном//(1) |
± 5,0 (5) | K/isg(m) > 3'/ном//(1) |
Измеряемый параметр | Диапазон измерений | Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной А; относительной 5, %; приведённой у, % | Примечание |
28 Среднеквадратическое значение m-ой интергармонической составляющей тока hsgm), А (до 50 порядка) | от 0,0005 •/ном до 2,5'/ном/(т+1) | ± 0,15 (у) | /isg(m) < 0,03 •/ном Пределы допускаемой погрешности у относительно /ном |
± 5,0 (5) | /isg(m) — 0,03 •/ном | ||
29 Угол фазового сдвига между фазными напряжениями основной частоты фи | от минус 180° до 180° | ± 0,1°(А) | 0,8ином<и <1,2^ |
30 Угол фазового сдвига между фазными токами основной частоты ф/ | от минус 180° до 180° | ± 0,1°(А) | 0,1 •/ном < / < 1,5 •/ном |
± 0,3° (А) | 0,01 •/ном < / < 0,1 •/ном | ||
31 Угол фазового сдвига между напряжением и одноименным током основной частоты фи/ 5 | от минус 180° до 180° | ± 0,1°(А) | 0,1 •/ном</< 1,5 ^ном 0,8 • U^U^U-Uном |
± 0,3° (А) | 0,01 •/ном</<0,1 •/ном 0,8 • U^U^^ Uном | ||
± 3° (А) | 0,01 •/ном^^ /ном 0,01 •ЦЮм< U<0,8 • Uном | ||
32 Угол фазового сдвига между n-ми гармоническими составляющими напряжения и тока фщи) | от минус 180° до 180° | ± 3° (А) | 0,01 •/ном</<0,1 •/ном 0,8 • U^U 5 %<Кди) 5 % <Кщп) |
± 5° (А) | 0,01/ном</<0,1 •/ном 0,8 • U^U 1 %<K/(n)<5 % 1%<Ku(«)<5 % | ||
± 1° (А) | />0,1 •/ном 0,8 • ином<и 5 %<K/(n) 5 %<Ku(n) | ||
± 3° (А) | />0,1 •/ном 0,8 • ином<и 1 %<K/(n)<5 % 1 %<Ku(n)<5 % |
Измеряемый параметр | Диапазон измерений | Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной А; относительной 5, %; приведённой у, % | Примечание |
33 Угол фазового сдвига n-ой (2.50) гармонической составляющей напряжения jU(n) | от минус 180° до 180° | ± 3° (А) | 0,8ишм<и 0,2 %<Ku(n)< 1 % |
± 1,5° (А) | 0,8-иШм<и 1 %<Ku(n)< 5 % | ||
± 0,9° (А) | 0,8^ином<и Ku(n)> 5 % | ||
34 Коэффициент мощности Кр (Кр = P/S) | от минус 1 до 1 | ± 0,01 (А) | 0,05 ■/ном</< 1,5 ■/ном |
± 0,02 (А) | 0,01^/ном</<0,05^/ном | ||
35 Активная однофазная, трехфазная мощность Р 6), Вт | от 0,8ином до 1,2•Uном, от 0,01/ном до 1,5 /H0M, 0,25 < \Кр\ < 1 | ± 0,2 (5) | 0,05 ■/ном</<1,5 ■-^ном 0,8 < \Кр\ < 1 |
± 0,4 (5) | 0,01^/ном</<0,05^/ном 0,8 < \Кр\ < 1 | ||
± 0,3 (5) | 0,1 ■/ном</< 1,5 ■-^ном 0,5 < \Кр\ < 0,8 | ||
± 0,5 (5) | 0,02^/ном</<0,1 ■-^ном 0,5 < \Кр\ < 0,8 | ||
± 0,5 (5) | 0,1 ■/ном</< 1,5 ^ном 0,25 < \Кр\ < 0,5 | ||
36 Активная мощность прямой последовательности Рь Вт | от 0,001-Sном до 1,5^ном | ± [0,5+0,02-(^ном/Р1 - 1\)] (5) | ^ном = ином/ном |
37 Активная мощность обратной последовательности Р2, Вт | от 0,001-Sном до 1,5^ном | ± [0,5+0,02•(\Sном/Р 2 -1\)] (5) | ^ном = ином^/ном |
38 Активная мощность нулевой последовательности Р0, Вт | от 0,001-Sном до 1,5'^ном | ± [0,5+0,02^(^ном/Р0 - 1\)] (5) | ^ном = ином/ном |
39 Активная однофазная, трехфазная мощность n-ой гармонической составляющей Р(П), Вт (для n от 2 до 50) | от 0,001-Sном до 0,2'^ном | ± [0,5+0,02^(^ном/Р(п) - 1\)] (5) | ^ном = ином/ном |
Измеряемый параметр | Диапазон измерений | Пределы допускаемой погрешности (пределы допускаемой основной погрешности) 1): абсолютной А; относительной 5, %; приведённой у, % | Примечание |
40 Реактивная однофазная, 7) трехфазная мощность Q , вар | от 0,8 ином до 1,2 • Uном, от 0,02/ном до 1,5'/ном, 0,25 < \Kq\ < 1 | ± 0,5 (5) | 0,05/ном < / < 1,5/ном 0,8 < \Kq\ < 1, где ^ = Q/S |
± 0,75 (5) | 0,02 ■ /ном</<0,05 ^ном 0,8 < \Kq\ < 1 | ||
± 0,5 (5) | 0,1 ■ /ном < / < 1,5 ■/ном 0,5 < \Kq\ < 0,8 | ||
± 0,75 (5) | 0,05 ■ /ном</<0,1 ■ /ном 0,5 < \Kq\ < 0,8 | ||
± 0,75 (5) | 0,1 ^ном < / < 1,5 ^ном 0,25 < \Kq\ < 0,5 | ||
41 Реактивная мощность прямой последовательности Q1, вар | от 0,001-Sном до 1,5^ном | ± [0,5+0,02-(^юм^1 - 1\)] (5) | *$ном = ^Люм-^ном |
42 Реактивная мощность обратной последовательности Q2, вар | от 0,001-Sном до 1,5^ном | ± [0,5+0,02-(^ж^2 - 1\)] (5) | *$ном = ^ном^/ном |
43 Реактивная мощность нулевой последовательности Q0, вар | от 0,001-Sном до 1,5^ном | ± [0,5+0,02-(^юм^0 - 1\)] (5) | *$ном = ^Люм-^ном |
44 Реактивная однофазная, трехфазная мощность n-ой гармонической составляющей Q(n), вар (для n от 2 до 50) | от 0,001-Sном до 0,2^ном | ± [0,5+0,02-(^номО„) - 1\)] (5) | *$ном = ^Люм-^ном |
45 Полная однофазная, трехфазная мощность S 8), ВА | от 0,8• ином до 1,2 • от 0,01/ном до 1,5'/ном | ± 0,5 (5) | 0,05 /ном</<1,5 •/ном |
± 1,0 (5) | 0,01/ном</<0,05/ном | ||
46 Полная мощность прямой последовательности S1, В-А | от 0,001-Sном до 1,5^ном | ± [0,5+0,02•(\Sном/Sl - 1\)] (5) | *$ном = ^ном^/ном |
47 Полная мощность обратной последовательности S2, В А | от 0,001-Sном до 1,5^ном | ± [0,5+0,02•(\Sном/S2 - 1\)] (5) | *$ном = ^Люм-^ном |
48 Полная мощность нулевой последовательности S0, В-А | от 0,001-Sном до 1,5^ном | ± [0,5+0,02•(\Sном/So - 1\)] (5) | *$ном = ^ном^/ном |
49 Полная однофазная, трехфазная мощность n-ой гармонической составляющей S(n), В-А (для n от 2 до 50) | от 0,001-Sном до 0,2^ном | ± [0,5+0,02^(^ном^(И) - 1\)] (5) | *$ном = ^ном^/ном |
Пределы допускаемой погрешности (пределы допускаемой основной
погрешности) 1:
абсолютной А; относительной 5, %; приведённой у, %
Равны пределам погрешности, установленным для класса точности 0,2S по ГОСТ 31819.22-2012
Равны пределам погрешности, установленным для класса точности 1,0 по ГОСТ 31819.23-2012
Измеряемый
параметр
Диапазон
измерений
Примечание
50 Активная энергия
51 Реактивная энергия
Таблица 10 - Метрологические характеристики при измерении значений напряжения и преобразования для выдачи в сеть Ethernet цифровых потоков режиме реального времени (обозначение - SVxxxAY)._
Название характеристики | depRTU-SV256АY, depRTU-SV80АY | ||
Диапазон измерения и преобразования напряжения переменного тока в диапазоне частот переменного тока от 42,5 до 69 Гц | от 0,01 ^ином до 2ином | ||
Пределы допускаемой основной приведенной (к номинальному значению напряжения / силы тока) погрешности преобразования и измерения напряжения переменного тока в диапазоне частот от 42,5 до 69 Гц, не более, %* | ± 0,03 (у) при 0,01 ином < и< 0,1 •ином; ± 0,1 (у) при U > 0,1 •ином | ||
Максимальное время задержки выдачи входного отсчета в Ethernet среду (при условии: 1 ASDU в Ethernet пакете и скорости в Ethernet не менее 100 Мбит/с), не более, мкс | 500 | ||
Пределы допускаемой основной абсолютной погрешности преобразования угла фазового сдвига между входным и выходным напряжением переменного тока (в диапазоне от 0,1иШм до 1,5-^ом) | Y= | B | ± 0,1° |
C | ± 0,05° | ||
Количество выборок за период номинальной частоты счет/период | 256 / 80 | ||
Частота аналого-цифрового преобразования, Гц | 12800 / 4000 | ||
Формат передачи данных | Цифровой поток в соответствии с п. № 2.22 ТУ | ||
Примечание: * - Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на ±10 °С составляют 0,5 пределов основной погрешности при измерении соответствующего параметра. |
Таблица 11 - Метрологические характеристики при измерении значений тока и выдачи в сеть Ethernet цифровых потоков в режиме реального времени (обозначение - SVxxxY1Y2).
Название характеристики | depRTU-SV256Y 1Y2, depRTU-SV80Y1Y2 | depRTU-SV80^2 | ||
Диапазон измерения и преобразования силы переменного тока в диапазоне частот переменного тока от 42,5 до 69 Гц | от 0,01Тном до 1,5^ном | от 0 до 40Тном (Режим кратковременной нагрузки до 0,5 с) | ||
Пределы допускаемой основной погрешности* измерения и преобразования силы переменного тока в диапазоне частот от 42,5 до 69 Гц, не более, % | Y1= | D | ± 0,5 (5***) при 0,01 /ном < / < 0,05•/ном; ± 0,3 (5***) при 0,05 /ном < / < 0,33•/ном; | ±0,03 (у**) при / < 0,1 •/ном; ±0,2 (5***) при 0,1 •/ном < / < 1,5/ном; |
Название характеристики | dep de | RTU-SV256Y1Y2, pRTU-SV80Y1Y2 | depRTU-SV80^2 | |
± 0,1 (у**) при / > 0,33 • /ном | ±1,5 (5***) при / > 1,5 ^ном | |||
E | ± 0,2 (5***) при 0,01 /ном < / < 0,05• /ном; ± 0,1 (5***) при / > 0,05• /ном | |||
Максимальное время задержки выдачи входного отсчета в Ethernet среду (при условии: 1 ASDU в Ethernet пакете и скорости в Ethernet не менее 100 Мбит/с), не более, мкс | 500 | |||
Пределы допускаемой основной абсолютной погрешности преобразования угла фазового сдвига между входной и выходной силой переменного тока (в диапазоне от 0,1^ном до 1,5-W> | Y2= | F | ± 0,1° | ± 0,5° |
G | ± 0,05° | |||
Количество выборок за период номинальной частоты счет/период | 256 / 80 | 80 | ||
Частота аналого-цифрового преобразования, Гц | 12800 / 4000 | 4000 | ||
Формат передачи данных | Цифровой поток в соответствии с п. № 2.22 ТУ | |||
Примечания: * Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на ±10 °С составляют 0,5 пределов основной погрешности при измерении соответствующего параметра. ** Пределы допускаемой приведенной (к номинальному значению напряжения / силы тока) погрешности. *** Пределы допускаемой относительной погрешности. |
Таблица 12 - Метрологические характеристики каналов аналогового ввода сигналов от первичных преобразователей (AIx)._
Пределы допускаемой основной | |||
Обозначение | Диапазон измерений | Погрешности: Абсолютной А; | |
Приведённой у*, % | |||
А | 0 - 10 В | ||
B | 0 - 5 мА | ||
C | 0 - 20 мА | ± 0,25 (у) | |
4 - 20 мА | |||
D | 0 - 20 мA | ||
AI | 4 - 20 мA | ||
E | 0 - 5 мА | ||
F | ± 10 В ± 5 В | ± 0,1 (у) | |
G | В - 0 | ||
0 - 10 В |
Обозначение | Диапазон измерений | Пределы допускаемой основной Погрешности: Абсолютной А; Приведённой у*, % | |
H | ± 20 мА | ± 0,1 (у) | |
K | 0 - 60 мВ | ± 0,15 (А) | |
L | 0 - 75 мВ | ± 0,5 (у) | |
M | 0 - 2 В | ± 0,25 (у) | |
N | От 0,8 до 1,2 Шом, Шом = (100/л/3) / 230 В постоянного тока | ± 0,005 Шом (А) | |
AI | O | 38 -105 Ом | |
P | 76 - 210 Ом | ||
Q | 76 - 320 Ом | ±0,2 (у) | |
R | 380 - 1050 Ом | ||
S | 48 - 160 Ом | ||
T | 96 - 320 Ом | ||
U | 38 - 210 Ом | ±0,1 (у) | |
V | 0 - 1400 Ом 1400 - 2000 Ом | ± 1 (А) ± 2 (А) | |
W | 0 - 3150 Ом 3150 - 4500 Ом | ± 2 (А) ± 4 (А) | |
Примечания: * - Пределы допускаемой приведенной (к верхнему значению диапазона измерения) погрешности. Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на ±10 °С составляют У от пределов допускаемой основной погрешности. |
Таблица 13 - Метрологические характеристики каналов аналогового вывода сигналов от унифицированных первичных преобразователей (AQx)._
Обозначение | Диапазон изменения выходных сигналов | Пределы допускаемой основной приведенной (к верхнему значению диапазона измерения) погрешности, % | |
AO | А | 0 - 5 мА | ±0,1 |
B | 0 - 10 В | ||
C | 0 - 20 мА | ||
Примечание: Пределы допускаемой дополнительной погрешности, вызываемой изменением температуры окружающей среды на ±10 °С составляют У от пределов допускаемой основной погрешности. |
Обозначение Характеристики | С! | ||
A | B | C | |
Измеряемый параметр | Счет импульсов и частота входного сигнала | Счет импульсов | Счет импульсов и частота входного сигнала |
Диапазон входного сигнала fBx, Гц | 10 - 5000 | 0,1 - 200 | 0,1 - 200 |
Длительность импульса, % от длины минимального периода, не менее | 40 - 60 | 40 - 60 | 40 - 60 |
Пределы допускаемой абсолютной погрешности счета импульсов, имп. | ± 1 | ± 1 | ± 1 |
Время измерения частоты ^зм | 1 с | - | Программируется в диапазоне 5-65000 мс |
Временное разрешение t^, мс | - | - | 1 |
Пределы допускаемой относительной погрешности канала измерения частоты | (1/(^зм • f,*)) -100 +0,01 % | - | (1раз/'1изм) П00 +0,01 % |
Таблица 15 - Общие технические характеристики
Устройства соответствуют I классу по способу защиты человека от поражения электрическим током согласно ГОСТ 12.2.007.0-75 | |
Степень защиты (ГОСТ 14254-96/МЭК 529-89) устройств: - крейтового исполнения (depRTU-хх, depRTU-H-хх) | IP20 |
- полевого исполнения (depRTU-ПП-хх) | IP65 |
- исполнения depRTU-LT-хх | IP20 |
- исполнения depRTU-ЕМ-хх | IP51 |
Потребляемая мощность (при Uном), не более | 15 ВА |
Габаритные размеры устройств (ШхВхГ), не более: - крейтового исполнения (depRTU-хх) | 710^125x170 мм |
- крейтового исполнения (depRTU-H-хх) | 710x180x170 мм |
- полевого исполнения (depRTU-ПП-хх) | 285x260x80 мм |
- исполнения depRTU-LT-хх | 170x150x80 мм |
- исполнения depRTU-ЕМ-хх | 175x285x100 мм |
Масса устройства, не более - крейтового исполнения (depRTU-хх) | 8 кг |
- крейтового исполнения (depRTU-Н-хх) | 12 кг |
- полевого исполнения (depRTU-ПП-хх) | 4 кг |
- исполнения depRTU-LT-хх | 1 кг |
- исполнения depRTU-ЕМ-хх | 2 кг |
Средний срок службы, не менее | 40 лет |
Средняя наработка на отказ, не менее | 140 000 ч. |
Среднее время восстановления работоспособности, не более | 30 мин |
Знак утверждения типа наносится типографским способом на этикетку и эксплуатационную документацию устройств.
В комплект поставки устройств многофункциональных depRTU входят:
- Устройство многофункциональное depRTU;
- Паспорт;
- Руководство по эксплуатации;
- Методика поверки;
- ПО «depCalibrSV» 2;
- Устройство depRTU-Э1-*.
Примечание:
1) - поставляется по заказу.
осуществляется по документу 4252-501-86507412-2014 МП «Устройства многофункциональные depRTU. Методика поверки», утвержденным ФГУП «ВНИИМС» в марте 2015 г.
Перечень основного оборудования для поверки:
1. Калибратор переменного тока «Ресурс-К2М» (Г.Р. № 31319-12).
2. Калибратор многофункциональный модели ASC300-R (Г.Р. № 25895-09)
3. Прибор электроизмерительный эталонный многофункциональный Энергомонитор 3.1 К (Г.Р. № 35427-07).
4. Счетчик эталонный SRS 121.3 (Г.Р. № 17750-08).
5. Генератор сигналов специальной формы AFG-73051 (Г.Р. № 53065-13).
6. Осциллограф цифровой TDS2012 (Г.Р. № 24018-06).
7. Устройство синхронизации частоты и времени Метроном 600 (Г.Р. № 56465-14).
8. Частотомер электронно-счетный 43-85/3R (Г.Р. № 32869-06).
Сведения приведены в руководстве по эксплуатации ДПАВ.421547.501РЭ.
Нормативные документы, устанавливающие требования устройствам многофункциональным depRTU:
6. ГОСТ 31818.11-2012 (IEC 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»;
7. ГОСТ 31819.22-2012 (IEC 62053-22:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»;
8. ГОСТ 31819.23-2012 (IEC 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии»;
9. ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;
10. ГОСТ Р 51317.4.15-2012 (МЭК 61000-4-15-2010) «Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования».
11. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
12. ГОСТ Р 51840-2001 «Программируемые контроллеры. Общие положения и функциональные характеристики»;
13. ГОСТ Р 51841-2001 (МЭК 61131-2-92) «Программируемые контроллеры. Общие технические требования и методы испытаний»;
14. ГОСТ 6651-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
15. ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
16. ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования»;
17. ГОСТ 10287-83 «Счетчики электрические постоянного тока. Общие технические условия»
18. ГОСТ 12.2.007.0-75. ССБТ. Изделия электротехнические. Общие требования безопасности;
19. ГОСТ IEC 60950-1-2011. Оборудование информационных технологий. Требования безопасности. Часть 1. Общие требования;
20. ГОСТ Р МЭК 870-3-93 «Устройства и системы телемеханики. Часть 3. Интерфейсы. Электрические характеристики»;
21. ГОСТ IEC 60870-4-2011 «Устройства и системы телемеханики. Часть 4. Технические требования»;
22. ТУ 4252-501-86507412-2014 «Устройства многофункциональные depRTU. Технические условия».
