| Номер в госреестре | 60726-15 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | GIF 72,5 |
| Изготовитель | "RITZ Instrument Transformers GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 21.05.2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

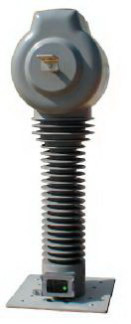

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока GIF 72,5 Назначение средства измерений
Трансформаторы тока GIF 72,5 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток пропорциональный первичному току. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы, по принципу конструкции, являются однофазными с литой изоляцией, выполненной из эпоксидного компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции.
Выводы первичной обмотки расположены в верхней части трансформаторов, подключение токоведущих шин осуществляется с помощью болтов М12. Трансформаторы могут иметь до шести вторичных обмоток. Вторичные обмотки - измерительные и (или) защитные изготавливаются на номинальные вторичные токи 1 или 5 А. Выводы вторичных обмоток помещены в контактную коробку на основании трансформатора.
На основании имеются отверстия для крепления трансформатора и клемма для заземления. В клеммнике вторичных выводов предусмотрена возможность опломбирования для предотвращения несанкционированного доступа. Трансформаторы предназначены для наружной установки.
Таблица 1 - Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в Таблице 1.
| Наименование характеристики | Значение |
| Наибольшее рабочее напряжение, кВ | 72,5 |
| Номинальный первичный ток, А | от 5 до 3000 |
| Номинальный вторичный ток, А | 5; 1 |
| Номинальная частота, Гц | 50; 60 |
| Класс точности вторичных обмоток: - для измерений и учета - для защиты | 0,2S; 0,2; 0,5S; 0,5; 1 5Р; 10Р |
| Номинальная вторичная нагрузка обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В-А | от 5 до 60 |
| Номинальная вторичная нагрузка обмотки для защиты с коэффициентом мощности cos ф2 = 0,8, В-А | от 5 до 60 |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета, не более | 5; 10 |
| Номинальная предельная кратность вторичных обмоток для защиты, не менее | 10; 20; 30 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Средняя наработка на отказ, ч, не менее | 80 000 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 1322x830x500 |
| Масса, кг, не более | 255 |
Знак утверждения типа наносится на табличку трансформатора методом трафаретной печати и типографским способом на титульный лист паспорта.
Комплект поставки представлен в таблице 2.
Таблица 2
| Наименование и условное обозначение | Количество |
| Трансформатор тока GIF 72,5 | 1 шт. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз. (на партию) |
осуществляется в соответствии с документом ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
| Наименование | Г осреестр № |
| Трансформатор тока измерительный лабораторный ТТИ-5000.5 | 27007-04 |
| Прибор сравнения КНТ-05 | 37854-08 |
| Магазин нагрузок МР3027 | 34915-07 |
Сведения приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока GIF 72,5
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
МЭК 60044-1-2011 «Трансформаторы измерительные. Часть 1. Трансформаторы тока». Нормативная и техническая документация фирмы-изготовителя.
