| Номер в госреестре | 60730-15 |
| Наименование СИ | Масс-спектрометры |
| Обозначение типа СИ | JMS (мод. JMS-Q1050GС, JMS-T100LP, JMS-GCMATE II) |
| Изготовитель | "JEOL Ltd.", Япония |
| Год регистрации | 2015 |
| Срок свидетельства | 21.05.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Масс-спектрометры JMS (модификации JMS-Q1050GQ JMS-T100LP, JMS-GCMATE II) (далее - масс-спектрометры) предназначены для измерений массовых чисел ионов при качественном и количественном определении следовых количеств органических и неорганических веществ.
Принцип действия масс-спектрометров заключается в ионизации компонентов пробы и последующем разделении и детектировании с помощью масс-сепараторов для получения зависимости ионного тока от отношения массы иона к его заряду (масс-спектр).
Масс-спектрометры предназначены для работы в качестве масс-спектральных детекторов газовых или жидкостных хроматографов.
Масс-спектрометры модификаций JMS-Q1050GС и JMS-GCMATE II работают в сочетании с газовыми хроматографами, масс-спектрометры модификации JMS-T100LP работают в сочетании с жидкостным хроматографом. В масс-спектрометрах модификаций JMS-Q1050GC и JMS-GCMATE II в качестве основного способа получения ионов использована ионизация электронным ударом, в масс-спектрометре модификации JMS-T100LP - ионизация в электроспрее. В качестве дополнительной опции ко всем модификациям имеется источник ионов с химической ионизацией. Модификации масс-спектрометров различаются по типам применемых масс-сепараторов. В масс-спектрометре модификации JMS-Q1050GС применен масс-сепаратор квадрупольного типа, в масс-спектрометре модификации JMS-GCMATE II магнитный масс-сепаратор с двойной фокусировкой, в масс-спектрометре модификации JMS-T100LP - время-пролетный масс-сепаратор.

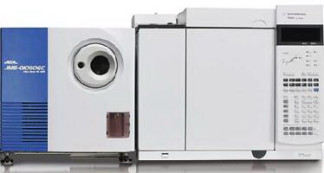

Внешний вид масс-спектрометров приведен на рисунке 1.
Управление масс-спектрометрами модификации JMS-Q1050GC осуществляют с помощью специализированного программного обеспечения (ПО) NovaSpec, масс-спектрометрометрами модификаций JMS-T100LP и JMS-GCMATE II с помощью специализированного ПО Mass Hunter.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения представлены в таблице 1.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| NovaSpec | MGCCont | ver. 1.02 | 5Е06ЕБ3254ЕВВЕЕВС4С96Е 495С602ВЕ2С3Б54С1334ЛБ Е7Б271279В67928ЕСЕА5 | По ГОСТ Р 34.11-94 |
| Mass Hunter | MassCenter | ver. B.06.00 | 565F1D629B52821D5542A00 02ВЛ5В3851857В74Б395566 A7D44Е392B41Е24ВБ9 | По ГОСТ Р 34.11-94 |
Основные метрологические и технические характеристики микроскопов для всех модификаций приведены в таблице 2.
Таблица 2.
| Наименование характеристики | Модификация масс-спектрометра | ||
| JMS-Q1050GC | JMS-T100LP | JMS-GCMATE II | |
| Диапазон регистрируемых масс, а.е.м. | от 1,5 до 1022 | от 50 до 10000 | от 18 до 805 |
| Разрешающая способность, не менее | 6000 | 5000 | 2000 |
| Относительная погрешность измерений массовых чисел, не более, млн-1 | 5 | 5 | 5 |
| Предел обнаружения по резерпину, пг | 1 | 50 | 50 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 420 х 583 х420 | 690х933х 1114 | 690 х 933 х 600 |
| Масса, кг, не более | 100 | 303 | 200 |
| Потребляемая мощность, Вт, не более | 5000 | 6500 | 5500 |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | от 220 до 240 | ||
Знак утверждения типа наносится на лицевую панель блока измерительного в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
В комплект поставки входят: масс-спектрометр JMS, комплект ЗИП, техническая документация фирмы-изготовителя.
осуществляется по документу МП 60730-15 «Масс-спектрометры JMS (модификации JMS-Q1050GQ JMS-T100LP, JMS-GCMATE II) фирмы JEOL Ltd., Япония. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» 06 апреля 2015 г.
Средства поверки: резерпин по ФС № 423267-96.
Масс-спектрометры JMS (модификации JMS-Q1050GQ JMS-T100LP, JMS-GCMATE II). Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к масс-спектрометрам JMS (модификации JMS-Q1050GQ JMS-T100LP, JMS-GCMATE II)
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
