Системы измерений длительности соединений MSS R14, 60737-15

Назначение

Системы измерений длительности соединений MSS R14, далее - СИДС, предназначены для измерения длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.

Описание

СИДС является виртуальной (функциональной) системой измерений длительности телефонных соединений комплекса оборудования с измерительными функциями оконечнотранзитного узла связи MSS сети подвижной радиотелефонной связи стандартов GSM 900/1800, UMTS, версия ПО 14, производства Ericsson AB, Швеция.

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

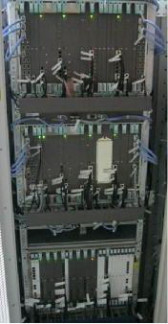

Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа. Доступ к кассетным модулям возможен только после вскрытия защитной двери статива (рисунок 1).

На рисунке 2 изображено место блокировки кассетного модуля исключающего возможность бесконтрольной выемки кассет. Доступ к процессору исключен конструкцией и с помощью однократно наклеиваемой этикетки с фирменным знаком.

Общий вид оборудования и место блокировки от несанкционированного доступа, представлены на рисунках 1 и 2.

Рисунок 2 - Место блокировки кассетного модуля (выделено)

Программное обеспечение

Программное обеспечение (ПО) встроенное, версии 14, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1. Таблица 1

Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Технические характеристики

-    пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений    ± 1 с;

-    вероятность неправильного тарифицирования телефонного соединения, не более 0,0001.

Знак утверждения типа

наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.

Комплектность

-    методика поверки на СИДС;

-    СИДС, в составе комплекса оборудования;

-    руководство по эксплуатации 5295-014-29420846-2015 РЭ систем измерений длительности соединений MSS R14.

Поверка

осуществляется по документу 5295-014-29420846-2015 МП «Системы измерений длительности соединений MSS R14 Методика поверки», утвержденному ФГУП ЦНИИС в апреле 2015 г.

Основное средство поверки: формирователь телефонных соединений Призма: (1 - 3600) с, А = ± 0,25 с.

Сведения о методах измерений

Руководство по эксплуатации 5295-014-29420846-2015 РЭ системы измерений длительности соединений MSS R14, версия ПО14.

Нормативные и технические документы, устанавливающие требования к системам измерений длительности соединений MSS R14

1.    ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

2.    Техническая и эксплуатационная документация Ericsson AB.
