| Номер в госреестре | 60742-15 |
| Наименование СИ | Системы комплексной диагностики |
| Обозначение типа СИ | Спектр |
| Изготовитель | ООО "Спектр", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 21.05.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы комплексной диагностики «Спектр» (далее по тексту - системы или «Спектр») предназначены для измерений и контроля (мониторинга) параметров вибрации (виброускорения, виброскорости и виброперемещения), частоты вращения и экологических характеристик промышленных агрегатов.
Система «Спектр» представляет собой многоканальную систему, состоящую из подсистемы вибрационного контроля, защиты и мониторинга «Спектр-Вибро» и подсистемы экологического контроля и мониторинга «Спектр-Эко».
Система имеет каналы измерения вибрации, осевого сдвига, частоты вращения, концентрации компонентов выхлопного газа.
Принцип действия подсистемы «Спектр-Вибро» основан на преобразовании входного сигнала датчика в электрический сигнал, дальнейшей его обработке во вторичном преобразователе и сравнении полученных значений с установленными уровнями срабатывания.
Подсистема «Спектр-Вибро» состоит из датчиков абсолютной/относительной вибрации или осевого сдвига, блока преобразования и обработки вибросигналов, блока усиления и согласования и монтажного комплекта. В зависимости от условий эксплуатации и требуемых задач в качестве датчиков используются:
- вибропреобразователи МВ-43 (Госреестр СИ № 16985-08);
- вибропреобразователи МВ-44 (Госреестр СИ № 21349-06);
- вибропреобразователи МВ-46 (Госреестр СИ № 34908-07);
- вибропреобразователи с мониторами параметрического контроля SV6300, SA6200A, SA6250, 5485C, SA6350 (Госреестр СИ № 44233-10);
- акселерометры серии 6ХХ (Госреестр СИ № 36261-07);
- вибропреобразователи серии 64Х (Госреестр СИ № 36255-07);
- преобразователи сигналов ICP датчиков серии 68Х (Госреестр СИ № 36258-07);
- выключатели виброизмерительные серии 685 (Госреестр СИ № 36257-07);
- выключатели виброизмерительные серии 686 (Госреестр СИ № 36260-07);
- акселерометры 320, 333, 350, 352, 353, 357 и 393 (Госреестр СИ № 56990-14);
-преобразователи вихретоковые серии 100** (Госреестр СИ № 44293-10).
Принцип действия подсистемы «Спектр-Эко» основан на преобразовании входного
сигнала датчика в электрический сигнал, дальнейшей его обработке во вторичном преобразователе и сравнении полученных значений с установленными уровнями срабатывания сигнализации.
Подсистема «Спектр-Эко» состоит из:
- газоанализаторов многоканальных АО2000 модели АО2020, АО2040, АО2040-CU Ex (Госреестр СИ № 27467-09);
- газоанализаторов многоканальных ЕL3000 модели ЕL3020, ЕL3040 (Госреестр СИ № 40823-09).
Отбор проб газа производят с помощью пробоотборных зондов. Количество применяемых пробоотборных зондов рассчитывают, исходя из технических характеристик применяемых газоанализаторов с запасом производительности по отбору
Лист № 2 Всего листов 8
пробы. В зонде встроено устройство подогрева пробы, обеспечивающее стабилизацию температуры. Конструкция зонда позволяет отфильтровать пробу от пыли и предотвратить образование конденсата газа на стадии отбора. Газоанализаторы проводят непрерывное измерение концентраций компонентов выхлопного газа и обеспечивают передачу информации по протоколу ModBus через цифровой интерфейс RS-485.

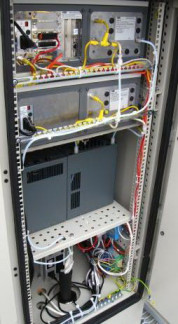

Структурная схема систем комплексной диагностики «Спектр» приведена на рисунке 1. Внешний вид подсистемы «Спектр-Вибро» приведен на рисунке 2 ,внешний вид подсистемы «Спектр-Эко» приведен на рисунке 3.
Программное обеспечение (ПО) служит для обработки, визуализации и архивации информации, которая поступает от первичных преобразователей.
Таблица 1 -Идентификационные признаки программного обеспечения
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | «Спектр-Вибро» «Спектр-Эко» |
| Номер версии (идентификационный номер) ПО | v.l.x.1 (не ниже) |
| Цифровой идентификатор ПО | FEB0102BAEF2132ACBA4101F |
| Другие идентификационные данные, если имеются |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики подсистемы «Спектр-Вибро» приведены в таблице 2, метрологические и технические характеристики подсистемы «Спектр-Эко» приведены в таблицах 3 и 4.
Таблица 2 - Метрологические и технические характеристики подсистемы «Спектр-Вибро»
| Наименование характеристики | Значение |
| Канал измерения вибрации | |
| 2 Диапазон измерений СКЗ виброускорения, м/с | от 0 до 100 |
| Диапазон измерений СКЗ виброскорости, мм/с | от 2 до 100 |
| Диапазон измерений размаха виброперемещения, мкм | от 5 до 250 |
| Диапазон измерений СКЗ виброперемещения, мкм | от 2 до 1000 |
| Диапазон рабочих частот, Гц | от 10 до 1000 |
| Неравномерность амплитудно-частотной характеристики (АЧХ) при измерении СКЗ виброускорения относительно базовой частоты 160 Гц, дБ, не более | ±0,8 |
| Наименование характеристики | Значение |
| Неравномерность амплитудно-частотной характеристики (АЧХ) при измерении СКЗ виброскорости относительно базовой частоты 80 Гц, дБ, не более | ±0,8 |
| Неравномерность амплитудно-частотной характеристики (АЧХ) при измерении СКЗ и размаха виброперемещения относительно базовой частоты 40 Гц, дБ, не более | ±0,8 |
| Пределы допускаемой основной относительной погрешности измерения СКЗ виброускорения на базовой частоте 160 Гц, % | ±10 |
| Пределы допускаемой основной относительной погрешности измерения СКЗ виброскорости на базовой частоте 80 Гц, % | ±10 |
| Пределы допускаемой основной относительной погрешности измерения СКЗ и размаха виброперемещения на базовой частоте 40 Гц, % | ±12 |
| Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха, при измерении СКЗ виброускорения, СКЗ виброскорости, СКЗ и размаха виброперемещения, % | ±0,5 |
| Канал измерения частоты вращения | |
| Диапазон измерения частоты вращения, Гц | от 2,5 до 208 |
| Пределы допускаемой основной относительной погрешности измерения частоты вращения, % | ±0,1 |
| Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающего воздуха, при измерении частоты вращения, % | ±0,5 |
| Напряжение питания, В | 220 |
| Нормальные условия: диапазон температур, °С | 25±10 |
| Условия эксплуатации: Диапазон рабочих температур, °С: блока преобразования и обработки вибросигналов блок усиления и согласования | от 0 до 55 от минус 30 до 70 |
| Габаритные размеры (длинахширинахвысота), мм, не более: блока преобразования и обработки вибросигналов блок усиления и согласования | 600x750x350 400x500x150 |
| Масса, кг, не более: блока преобразования и обработки вибросигналов блок усиления и согласования | 25 25 |
| Анализируемый компонент | Значения | |
| Диапазон измерения, объемная доля | Пределы допускаемой приведенной погрешности, % | |
| Оксид азота | от 0 до 150 млн-1 | ±10 |
| от 0 до 1500 млн-1 | ±10 | |
| Диоксид азота | от 0 до 200 млн-1 | ±15 |
| от 0 до 2500 млн-1 | ±10 | |
| Оксид углерода | от 0 до 200 млн-1 | ±8 |
| от 0 до 1000 млн-1 | ±4 | |
| Диоксид углерода | от 0 до 10 % | ±2 |
| от 0 до 100 % | ±2 | |
| Метан | от 0 до 200 млн-1 | ±8 |
| от 0 до 1000 млн-1 | ±4 | |
| Диоксид серы | от 0 до 20 млн-1 | ±15 |
| от 0 до 1000 млн-1 | ±10 | |
| Кислород | от 0 до 25 % | ±1 |
Таблица 4 - Технические характеристики подсистемы «Спектр-Эко»
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более: - блок газоаналитический уличный - блок газоаналитический в помещении | 800x800x1600 460x360x160 |
| Масса, кг, не более: - блок газоаналитический уличный - блок газоаналитический в помещении | 280 25 |
| Условия эксплуатации: Диапазон рабочих температур, °С: Напряжение питания, В | от 5 до 40 220 |
наносится на корпус подсистем в виде таблички и на титульный лист руководства по эксплуатации методом печати.
Система комплексной диагностики «Спектр» 1 шт.
Руководство по эксплуатации 1 экз.
Ф°рмуляр ! экз.
Методика поверки Упаковка
1 экз. 1 шт.
осуществляется по документу СГЦА.425200.001 МП «Системы комплексной диагностики «Спектр». Методика поверки», утвержденному ФГУП «ВНИИМС» 26 января 2015 года.
Основные средства поверки:
- виброустановка калибровочная портативная 9100D (Госреестр СИ № 50247-12), виброустановка электродинамическая ВЗВ-133 (Госреестр СИ № 24122-07), генератор сигналов специальной формы ГСС-05 (Госреестр СИ № 30405-05), мультиметр цифровой Fluke 233 (Госреестр СИ № 46811-11), вольтметр универсальный В7-78/3 (Госреестр СИ № 52147-12), калибратор электрических сигналов СА71 (Госреестр СИ № 53468-13), генератор сигналов специальной формы функциональный GFG-8216A (Госреестр СИ № 19969-05), генератор сигналов специальной формы AGF-72005 (Госреестр СИ № 5306513), генератор сигналов низкочастотный прецизионный Г3-122 (Госреестр СИ № 1023785);
- ГСО - ПГС №№ 9744-2011, 10240-2013, 10241-2013, 10323-2013, 10257-2013, 10342-2013, 10331-2013, 10253-2013 по ТУ 6-16-2956-01.
«Системы комплексной диагностики «Спектр». Руководство по эксплуатации СГЦА.425200.001 РЭ», раздел «Функции и работа».
Нормативные и технические документы, устанавливающие требования к системам комплексной диагностики «Спектр»
ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2-104Гц».
ГОСТ 8.578-08 «Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
Технические условия ТУ 4252-001-61609169-14.
