Колонки газораздаточные природного газа АS 120 G АС, 60743-15

Назначение

Колонки газораздаточные природного газа АБ 120 G АС (далее - колонка) предназначены измерений массы сжатого природного газа (метана) по ГОСТ 27577-2000 (далее - газ), при его выдаче в баллоны автотранспортных средств на автомобильных газонаполнительных компрессорных станциях (АГНКС).

Описание

Принцип действия колонок состоит в следующем: газ из резервуара АГНКС подводится к приёмному патрубку колонок и далее через фильтр, электромагнитный клапан и клапан регулировки давления (преобразователь давления) поступает в счётчик-расходомер массовый (далее - счётчик-расходомер), затем через разрывную муфту и раздаточный шланг с краном поступает в баллоны транспортного средства.

Результаты измерения от счётчика-расходомера поступают в контроллер GC22 колонок, и после обработки на цифровом табло индицируется количество (масса) отпущенного газа, цена за один кг, и его стоимость.

Для оптимизации использования блока аккумуляторов АГНКС, колонки могут подключаться через клапана модели 2099, производства фирмы Jefferson, Аргентина, к одной, двум или трем питающим линиям.

Колонки оснащены манометром для контроля давления газа на выходе перед раздаточным шлангом.

Задание дозы газа и включение колонок производит оператор на пульте, находящемся непосредственно на колонке, или с пульта дистанционного управления.

Установка показаний на цифровом табло разового учета выданной массы газа и стоимости в положение нуля производится после снятия крана с раздаточным шлангом с посадочного места на колонке.

Основными элементами колонок являются:

-    корпус;

-    счётчик-расходомер массовый Micro Motion, модификации CNG050 с преобразователем 1700, производства фирм «Emerson Process Management/ Micro Motion Inc.», США, «Emerson Process Management Flow BV», Нидерланды, «Technologias de Flujo», Мексика, и «Emerson Process Management Flow Technologies», Китай (номер в Госреестре СИ РФ 4511510);

-    контроллер GС22, изготовитель фирма «Pamp Control S.R.L.», Аргентина;

-    манометр контроля давления (манометр деформационный с трубчатой пружиной серии 2, модель 233.50), фирмы Wika, (номер в Госреестре СИ РФ 55984-13).

Для обеспечения условий работы счётчиков-расходомеров в зимний период, колонки имеют электрический нагреватель Norseman™ во взрывобезопасном исполнении XPAL-600T2D240-40, производства фирмы CCI Thermal Technologies Inc., Канада, для внутреннего объема колонок, а также теплоизоляцию внутренних стенок колонок из минеральной ваты.

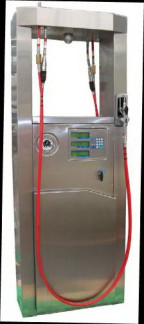

Общий вид колонок показан на рисунке 1.

В колонках предусмотрено опломбирование счётчика-расходомера массового Micro Motion, модификации CNG050, и защитной крышки контроллера GC22 схемы пломбирования представлены на рисунках 2 и 3 соответственно.

Я

Программное обеспечение

Программное обеспечение (ПО) колонок является встроенным, разделения на метрологически значимое и метрологически незначимое ПО нет. ПО имеет функции управления насосами, определения массы выданного газа, вывода информации о массе и стоимости выданного газа на дисплей и через интерфейсы связи, сохранения во внутренней памяти количества выданных доз, количества изменений цены газа, количества и характер отказов, и реализовано в микроконтроллере, размещенном в электронно-вычислительным устройстве колонки.

Конструкция колонок обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации, а именно в колонках имеется механическая защита и отсутствие программно-аппаратных интерфейсов связи. Конструкция колонок исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограничивается корпусом контроллера и защитной крышкой, которая пломбируется одноразовым стикером.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Конструкция колонок обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 -высокий.

Технические характеристики

Диапазон измерения массы газа, кг

от 2 до 9999,99.

± 1,0.

23.

2.

25.

9999,99;

99,99;

9999,99.

999 999 999. от минус 45 до плюс 50.

230+10%

230-15% .

50±1.

1260

2,7.

2.

780х 562х2130.

230

20.

Пределы допускаемой относительной погрешности измерений массы газа, %

Максимальный расход, кг/мин Минимальный расход, кг/мин Максимальное давление газа, МПа Емкость счетчика разового учета:

-    выданного количества газа, кг

-    цены за кг, руб.

-    стоимости за выданную дозу, руб.

Емкость счетчика суммарного учета, кг Диапазон рабочих температур, оС Электропитание колонки от сети переменного тока:

-    напряжением, В

-    частотой, Гц

Потребляемая мощность, В А, не более

Длина раздаточного шланга, м, не менее Количество раздаточных шлангов, шт., не более Габаритные размеры (Д х Ш х В), мм Масса, кг, не более Средний срок службы, лет

Знак утверждения типа

наносится на маркировочную табличку колонки в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

1    Колонка

-    1 шт.

-    1 экз.

-    1 экз.

-    1 экз. при групповой поставке

2    Руководство по эксплуатации

3    Паспорт

4    Методика поверки МЦКЛ.0098.МП Поверка

осуществляется в соответствии с документом МЦКЛ.0098.МП «Колонки газораздаточные природного газа АБ 120 G АС», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 21.12.2014 г. Основные средства поверки:

-    весы по ГОСТ OIML R 76-1-2011, с максимальной нагрузкой достаточной для взвешивания баллона высокого давления с газом и с погрешностью измерения массы газа не более ±0,3%;

-    баллоны высокого давления по ГОСТ Р 51753-2001, ёмкостью от 20 до 250 л для сжатого природного газа.

Сведения о методах измерений

изложены в руководстве по эксплуатации на колонки.

Нормативные и технические документы, устанавливающие требования к колонкам газораздаточным природного газа А8 120 G АС

Техническая документация фирмы DELTA COMPRESION S.R.L., Аргентина.
