| Номер в госреестре | 60744-15 |
| Наименование СИ | Преобразователи измерительные |
| Обозначение типа СИ | P |
| Изготовитель | "LUMEL S.A.", Польша |
| Год регистрации | 2015 |
| Срок свидетельства | 27.04.2025 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные серии Р (далее по тексту - преобразователи Р) предназначены для измерений и измерительных преобразований сопротивления постоянному току, напряжения постоянного и переменного тока, силы постоянного и переменного тока, частоты, электрической мощности, электрической энергии, сигналов от термопар и термопреобразователей сопротивления различных градуировок, коэффициента мощности и фазных углов, коэффициента нелинейных искажений (КНИ).
Преобразователи P (модели P12H, P12P, P17, P17G, P20, P20G, P20H, P20Z, P21Z, P300, P30U, P41, P43) являются микропроцессорными программно-конфигурируемыми (не для всех исполнений) измерительно-вычислительными устройствами, состоящими из электронного блока и установленного в заводских условиях встроенного программного обеспечения. Принцип действия преобразователей Р основан на аналогово-цифровом преобразовании (АЦП) параметров измеряемых сигналов, и отображении их на цифровом дисплее, а так же на цифро-аналоговом преобразовании (ЦАП), при использовании аналогового выхода.
Преобразователи P (кроме P17, P17G) выпускаются в унифицированном корпусе для монтажа на стандартную рейку DIN высотой 7,5/15 мм. Преобразователи P17 и P17G выпускаются в корпусе 3-ярусной клеммы толщиной 6 мм. Часть преобразователей имеет жидкокристаллический экран, используемый для отображения значений параметров при конфигурировании. Присоединение кабелей к преобразователям выполняется с помощью разъемных или неразъемных винтовых клеммных колодок.
Для конфигурирования преобразователей Р используется программное обеспечение LPConfig и eC0N. В некоторых исполнениях преобразователи имеют также внешние органы управления в виде кнопок на передней панели.
В пределах каждого из исполнений преобразователи Р могут отличаться конфигурацией измерительных входов, аналоговых и цифровых выходов, дополнительных сигнальных выходов, напряжением питания.

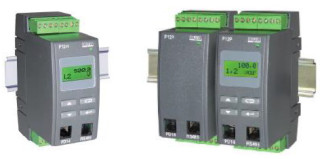

Внешний вид преобразователей Р представлен на рисунках 1 - 5.
Программное обеспечение (далее - ПО) преобразователей Р состоит из встроенного и автономного.
Метрологически значимым является только встроенное микропрограммное ПО, которое загружается в постоянную память преобразователей Р на заводе-изготовителе во время производственного цикла. Исполнения P300, P30U, P41, P43 предоставляют пользователю возможность обновления версий встроенного ПО. В исполнениях P12H, P120, P12P, P17, P17G, P20, P20G, P20H, P20Z, P21Z оно недоступно пользователю и не подлежит изменению на протяжении срока службы преобразователя Р. Обновленная версия встроенного ПО доступна на веб-сайте производителя в виде файла-образа (расширение img) и загружается в постоянную память преобразователя с помощью автономного ПО LPConfig, не предоставляющего возможность редактирования img-файла в процессе работы. Редактирование файла-образа без применения специальных программных средств невозможно, таким образом, встроенное ПО исполнений, допускающих обновление прошивки пользователем, относится к уровню защиты «средний», в соответствии с P 50.2.077-2014.
Метрологические характеристики преобразователей оцениваются с учетом влияния
встроенного микропрограммного ПО.
Идентификационные данные встроенного ПО приведены в таблице 1. _Таблица 1 - Идентификационные данные встроенного ПО_
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО | Не ниже 1 |
| Цифровой идентификатор ПО | Не используется |
| Другие идентификационные данные, если имеются | Отсутствуют |
Автономная часть программного обеспечения устанавливается на персональный компьютер. Этот вид ПО предназначен для конфигурирования преобразователей, визуализации и архивирования измеренных значений величин, их максимальных и минимальных значений, а также для обновления версий встроенного ПО для исполнений, для которых эта возможность предусмотрена. Идентификационные данные автономного ПО “LPConfig” приведены в таблице 2
Таблица 2 - Идентификационные данные автономного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | LPConfig |
| Номер версии (идентификационный номер) ПО | Не ниже 1.3.2 |
| Цифровой идентификатор ПО | Не используется |
| Другие идентификационные данные, если имеются | Отсутствуют |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний», в соответствии с Р 50.2.077-2014
Таблица 2
| Исполнение преобразо вателя | Диапазон измеряемого параметра | Дисплей | Пределы допускаемой основной приведенной погрешности от диапазона измерений |
| Р12Н | Напряжение пост. тока от минус 100 до 100 В от минус 600 до 600 В | 2х8 символов 5 разрядов | ± 0,2 % |
| Сила пост. тока от минус 1 до 1 А от минус 5 до 5 А | ± 0,2 % | ||
| Аналоговый выход от 4 до 20 мА, от 0 до 20 мА, R < 500 Ом, | ± 0,2 % | ||
| Аналоговый выход от 0 до 10 В, R > 500 Ом. | ± 0,2 % | ||
| Р12Р | Среднеквадр. напряжение от 0 до 100 В от 0 до 400 В | 2х8 символов 5 разрядов | ± 0,2 % |
| Среднеквадр. ток от 0,01 до 1 А от 0,05 до 5 А | ± 0,2 % | ||
| Частота от 20 до 500 Гц | ± 0,1 % | ||
| Активная мощность от минус 2 до 2 кВт | ± 0,5 % от измеренного значения | ||
| Реактивная мощность от минус 2 до 2 квар | ± 0,5 % от измеренного значения | ||
| Полная мощность от 0 до 2 кВА | ± 0,5 % от измеренного значения | ||
| Трехфазная симметричная активная мощность от минус 2 до 2 кВт | ± 0,5 % от измеренного значения | ||
| Трехфазная симметричная реактивная мощность от минус 2 до 2 квар | ± 0,5 % от измеренного значения | ||
| Трехфазная симметричная полная мощность от 0 до 2 кВ-А | ± 0,5 % от измеренного значения | ||
| Коэффициент мощности минус 1 - 0 - 1 | ± 1 % |
| Исполнение преобразо вателя | Диапазон измеряемого параметра | Индикация | Пределы допускаемой основной приведенной погрешности от диапазона измерений |
| Р12Р | Угол сдвига фаз от 0 до 359,90 ° | 2х8 символов 5 разрядов | ± 1 % |
| tg ф от минус 100 до 100 | ± 1 % | ||
| Активная энергия от минус 99999 до 99999 ГВтч | ± 0,5 % от измеренного значения | ||
| Реактивная энергия от минус 99999 до 99999 Гварч | ± 0,5 % от измеренного значения | ||
| Полная энергия от 0 до 99999 ГВАч | ± 0,5 % от измеренного значения | ||
| Трехфазная симметричная активная энергия от минус 99999 до 99999 ГВтч | ± 0,5 % от измеренного значения | ||
| Трехфазная симметричная реактивная энергия от минус 99999 до 99999 Гварч | ± 0,5 % от измеренного значения | ||
| Трехфазная симметричная полная энергия от 0 до 99999 ГВАч | ± 0,5 % от измеренного значения | ||
| Аналоговый выход от 4 до 20 мА, от 0 до 20 мА, R < 500 Ом, от 0 до 5 мА, R < 2000 Ом, | ± 0,5 % | ||
| Аналоговый выход от 0 до 10 В, R > 500 Ом | ± 0,5 % | ||
| РТО | Сила пост. тока от 0 до 20 мА, от 4 до 20 мА | Отсутствует | ± 0,2 % |
| Аналоговый сигнал от 4 до 20 мА, от 0 до 20 мА, R < 500 Ом | ± 0,2 % | ||
| Р17 | Напряжение пост. тока от 0 до 60 мВ от 0 до 10 В | Отсутствует | ± 0,5 % |
| Сопротивление от 0 до 150 Ом от 0 до 250 Ом |
| Исполнение преобразо вателя | Диапазон измеряемого параметра | Индикация | Пределы допускаемой основной приведенной погрешности от диапазона измерений |
| Р17 | Термопара J от минус 100 до 1200 °С Термопара К от минус 100 до 1370 °С Термопара N от минус 100 до 1300 °С Термопара Е от минус 100 до 900 °С Термопреобразователь сопротивления Pt100 от минус 50 до 100 °С от минус 50 до 400 °С Аналоговый выход от 4 до 20 мА, R < 500 Ом. | Отсутствует | ± 0,5 % |
| Р20 | Термопреобразователь сопротивления Pt100, 250, 500, 1000 от минус 200 до 850 °С от 0 до 850 °С,от 0 до 600 °С от 0 до 400 °С,от 0 до 200 °С от минус 200 до 200 °С от минус 100 до 100 °С | Отсутствует | ± 0,2 % (± 0,5 % для Pt100 в диапазоне от минус 100 до 100 °С) |
| Р20 | Термопара J от минус 200 до 1200 °С от 0 до 1200 °С от 0 до 1000 °С от 0 до 800 °С от 0 до 600 °С от 0 до 400 °С * от минус 200 до 200 °С * | Отсутствует | ± 0,2 % (* ± 0,5 %) |
| Термопара К от минус 200 до 1200 °С от 0 до 1200 °С от 0 до 1000 °С от 0 до 800 °С от 0 до 600 °С от 0 до 400 °С * от минус 200 до 200 °С * | ± 0,2 % (* ± 0,5 %) |
| Исполнение преобразо вателя | Диапазон измеряемого параметра | Индикация | Пределы допускаемой основной приведенной погрешности от диапазона измерений |
| Термопара S от 0 до 1760 °С от 0 до 1600 °С от 0 до 1400 °С* от 0 до 1200 °С* от 0 до 1000 °С | ± 0,2 % (* ± 0,5 %) | ||
| Р20 | Термопара N от минус 200 до 1200 °С от 0 до 1200 °С от 0 до 1000 °С от 0 до 800 °С от 0 до 600 °С от 0 до 400 °С * от минус 200 до 200 °С * | Отсутствует | ± 0,2 % (* ± 0,5 %) |
| Напряжение пост. тока от минус 150 до 150 мВ от 0 до 150 мВ от минус 60 до 60 мВ от 0 до 60 мВ, от 0 до 5 В от минус 5 до5 В от 0 до 10 В от минус 10 до 10 В | ± 0,2 % | ||
| Сила пост. тока от 0 до 20 мА от 4 до 20 мА, от 0 до 5 мА от минус 20 до 20 мА | ± 0,2 % | ||
| Сопротивление от 0 до 400 Ом от 0 до 4000 Ом | ± 0,2 % | ||
| Р20 | Аналоговый выход от 4 до 20 мА, от 0 до 20 мА, R < 500 Ом | Отсутствует | ± 0,2 % |
| Аналоговый выход от 0 до 10 В, R > 500 Ом | ± 0,2 % | ||
| Входной сигнал от 0 до 1 В , от 0 до 5 В от 0 до 10 В,от минус 1 до 1 В от минус 5 до 5 В | |||
| Р20G | от минус 10 до 10 В от 0 до 5 мА, от 0 до 20 мА от минус 5 до 5 мА от минус 20 до 20 мА от 4 до 20 мА | Отсутствует | ± 0,2 % |
| Исполнение преобразо вателя | Диапазон измеряемого параметра | Индикация | Пределы допускаемой основной приведенной погрешности от диапазона измерений |
| P20G | Выходной сигнал от 0 до 1 В, от 0 до 5 В от 0 до 10 В,от минус 1 до 1 В от минус 5 до 5 В от минус 10 до 10 В от 0 до 5 мА, от 0 до 20 мА от минус 5 до 5 мА от минус 20 до 20 мА от 4 до 20 мА | Отсутствует | ± 0,2 % |
| Аналоговый выход от минус 20 до 20 мА, R < 500 Ом, | ± 0,2 % | ||
| Аналоговый выход от минус 10 до 10 В, R > 500 Ом. | ± 0,2 % | ||
| Р20Н | Напряжение пост. тока от минус 100 до 100 В от минус 600 до 600 В | Отсутствует | ± 0,2 % |
| Сила пост. тока от минус 1 до 1 А от минус 5 до 5 А | |||
| Аналоговый выход от 4 до 20 мА, от 0 до 20 мА, R < 500 Ом | ± 0,2 % | ||
| Аналоговый выход от 0 до 10 В, R > 500 Ом | ± 0,2 % | ||
| P20Z | Входное переменное напряжение от 0 до 60 В, от 0 до 100 В, от 0 до 150 В, от 0 до 250 В, от 0 до 400 В, от 0 до 500 В, от 0 до 600 В | Отсутствует | ± 0,2 % |
| Входной переменный ток от 0 до 1 А, от 0 до 5 А | ± 0,2 % | ||
| Выходной постоянный ток от 0 до 5 мА, от 0 до 20 мА от 4 до 20 мА | ± 0,2 % | ||
| Выходное постоянное напряжение от 0 до 10 В | ± 0,2 % |
| Исполнение преобразо вателя | Диапазон измеряемого параметра | Индикация | Пределы допускаемой основной приведенной погрешности от диапазона измерений |
| Р2^ | Напряжение перемен. тока от 0 до 130 В, от 1 до 100 В от 0 до 325 В, от 2,5 до 250 В от 0 до 600 В, от 4 до 400 В | Отсутствует | ± 0,2 % |
| Сила перемен. тока от 0 до 1,3 А, от 0,01 до 1,0 А от 0 до 6,3 А, от 0,05 до 5,0 А | ± 0,2 % | ||
| Частота от 20 до 500 Гц | ± 0,02 % | ||
| Аналоговый выход от 4 до 20 мА, от 0 до 20 мА, R < 250 Ом, | ± 0,2 % | ||
| Аналоговый выход от 0 до 10 В, R > 500 Ом | ± 0,2 % | ||
| Р30О Основной вход. | Счетчик импульсов от минус 99999 до 99999 | 2х8 символов 5 разрядов | ± 1 импульс |
| Частота от 0,05 до 12000 Гц | ± 0,01 % | ||
| от 0,1 до 3000 кГц | ± 0,05 % | ||
| Скорость вращения от 0 до 72000 об/мин | ± 0,01 % | ||
| Период от 0,0001 до 21 с от 0,0001 до 5600 с | ± 0,01 % | ||
| Время наработки от 0 до 99999 ч | 0,5 с/24 ч | ||
| Текущее время от 00,00 до 23,59 ч | 0,5 с/24 ч | ||
| Счетчик импульсов IN 1-IN2 от минус 99999 до 99999 | ± 1 импульс | ||
| Счетчик импульсов от минус 99999 до 99999 | ± 1 импульс | ||
| Р30О Доп. вход | Счетчик импульсов от минус 99999 до 99999 | 2х8 символов 5 разрядов | ± 1 импульс |
| Частота от 0,05 до 12000 Гц | ± 0,01 % | ||
| от 0,1 до 3000 кГц | ± 0,05 % | ||
| Скорость вращения от 0 до 72000 об/мин | ± 0,01 % |
| Исполнение преобразо вателя | Диапазон измеряемого параметра | Индикация | Пределы допускаемой основной приведенной погрешности от диапазона измерений |
| Р30О Доп. вход | Период от 0,0001 до 21 с от 0,0001 до 5600 с | 2х8 символов 5 разрядов | ± 0,01 % |
| Время наработки от 0 до 99999 ч | 0,5 с/24 ч | ||
| Текущее время от 00,00 до 23,59 ч | 0,5 с/24 ч | ||
| Р30О Аналог. выход | Сила пост. тока от 4 до 20 мА, от 0 до 20 мА, R < 500 Ом | ± 0,1 % | |
| Напряжение пост. тока от 0 до 10 В, R > 500 Ом | ± 0,1 % | ||
| Р30И | Напряжение пост. тока от минус 10 до 10 В от минус 24 до 24 В от минус 5 до 20 мВ от минус 75 до 75 мВ от минус 200 до 200 мВ | 2х8 символов 5 разрядов | ± 0,1 % |
| Сила пост. тока от минус 20 до 20 мА | ± 0,1 % | ||
| Сопротивление от 0 до 400 Ом от 0 до 2000 Ом от 0 до 5500 Ом | ± 0,1 % | ||
| Термопреобразователь сопротивления Pt100 от минус 200 до 850 °С | ± 0,1 % | ||
| Термопреобразователь сопротивления Pt250 от минус 200 до 600 °С от минус 200 до 850 °С | ± 0,1 % | ||
| Термопреобразователь сопротивления Pt500 от минус 200 до 180 °С от минус 200 до 850 °С | ± 0,1 % | ||
| Термопреобразователь сопротивления Pt1000 от минус 200 до 250 °С от минус 200 до 850 °С | ± 0,1 % | ||
| Термопреобразователь сопротивления Ni100, 1000. от минус 60 до 180 °С | ± 0,1 % |
| Исполнение преобразо вателя | Диапазон измеряемого параметра | Индикация | Пределы допускаемой основной приведенной погрешности от диапазона измерений |
| P30U | Термопреобразователь сопротивления Cu100 от минус 50 до 180 °С | 2х8 символов 5 разрядов | ± 0,1 % |
| Термопара J от 0 до 400 °С от минус 200 до 1200 °С | ± 0,1 % | ||
| Термопара K от 0 до 400 °С от минус 200 до 1370 °С | ± 0,1 % | ||
| Термопара S от 0 до 1760 °С | ± 0,1 % | ||
| Термопара N от минус 20 до 420 °С от минус 200 до 1300 °С | ± 0,1 % | ||
| Термопара E от минус 40 до 260 °С от минус 200 до 1000 °С | ± 0,1 % | ||
| Термопара R от 0 до 1760 °С | ± 0,5 % | ||
| Термопара T от минус 200 до 400 °С | ± 0,1 % | ||
| Термопара B от 400 до 1840 °С | ± 0,5 % | ||
| Аналоговый выход от 4 до 20 мА, от 0 до 20 мА, R < 500 Ом | ± 0,1 % | ||
| Аналоговый выход от 0 до 10 В, R > 500 Ом | ± 0,1 % | ||
| Р41 | Сила перемен. тока (от 0,05 до 1,2)1н 1н = 1 А, 1н = 5 А. | Отсутствует | ± 0,2 % от 1н |
| Напряжение перемен. тока (от 0,05 до 1,2) ин ин = 100 В, ин = 400 В. | ± 0,2 % от ин | ||
| Частота от 45 до 66 Гц,от 45 до 100 Гц | ± 0,2 % | ||
| Активная мощность, Вт (от 0,05 до 1,2) ин1н | ± 0,5 % от измеренного значения | ||
| Реактивная мощность, вар (от 0,05 до 1,2) инТн | ± 0,5 % от измеренного значения |
| Исполнение преобразо вателя | Диапазон измеряемого параметра | Индикация | Пределы допускаемой основной приведенной погрешности от диапазона измерений |
| Р41 | Полная мощность, В-А (от 0,05 до 1,2) ин1н | Отсутствует | ± 0,5 % от измеренного значения |
| Коэффициент мощности (от 0,1 до 1,2)1н | ± 0,5 % | ||
| tg ф (от 0,1 до 1,2)1н | ± 1 % | ||
| Активная энергия, кВтч (от 0,05 до 1,2>1н | ± 0,5 % от измеренного значения | ||
| Реактивная энергия, кварч (от 0,05 до 1,2)1н | ± 0,5 % от измеренного значения | ||
| Аналоговый выход от минус 20 до 20 мА, R < 250 Ом | ± 0,5 % | ||
| Р43 | Сила перемен. тока (от 0,005 до 1,2)1н 1н = 1 А, 1н = 5 А. | Отсутствует | ± 0,2 % от 1н |
| Напряжение L-N (от 0,005 до 1,2)ин ин = 57,7 В, ин = 230 В. | ± 0,2 % от ин | ||
| Напряжение L-L (от 0,005 до 1,2)ин ин = 200 В, ин = 400 В. | ± 0,5 % от ин | ||
| Частота от 45 до 63 Гц | ± 0,2 % | ||
| Активная мощность, Вт (от 0,1 до 1,2)-1н-ин | ± 0,5 % от измеренного значения | ||
| Реактивная мощность, вар (от 0,1 до 1,2)-1н-ин | ± 0,5 % от измеренного значения | ||
| Полная мощность, В-А (от 0,1 до 1,2)-1н-ин | ± 0,5 % от измеренного значения | ||
| Коэффициент мощности (от 0,1 до 1,2)1н | ± 0,5 % | ||
| tg ф (от 0,1 до 1,2)1н | ± 0,5 % | ||
| Активная энергия, кВтч (от 0,005 до 1,2)1н | ± 0,5 % от измеренного значения | ||
| Реактивная энергия, кварч (от 0,005 до 1,2)1н | ± 0,5 % от измеренного значения | ||
| КНИ (10 - 120 % А, В. 48 - 52 Гц, 58 - 62 Гц) от 0 до 100 % | ± 5 % |
Диапазон измеряемого параметра
Исполнение
преобразо
вателя
Индикация
Пределы допускаемой основной приведенной погрешности от _диапазона измерений_
Отсутствует
± 0,5 %
Р43
Аналоговый выход от минус 20 до 20 мА, R < 250 Ом
Примечания:
1. Пределы допускаемой дополнительной приведенной погрешности вызываемый отклонением температуры окружающего воздуха от нормальной на каждые 10 °С:
- ± 0,1 % от пределов допускаемой основной приведенной погрешности для Р12Н Р20Н, Р202, P21Z.
- ± 0,5 % от пределов допускаемой основной приведенной погрешности для Р12Р
- ± 0,25 % от пределов допускаемой основной приведенной погрешности для Р17
- ± 0,05 % от пределов допускаемой основной приведенной погрешности для Р17G
2. Нормируемый частотный диапазон для силы переменного тока и напряжения переменного тока от 45 до 65 Гц.
3. Преобразователь Р12Р
Индикация активной и трехфазной активной мощности от минус 99999 до 99999 ГВт Индикация реактивной и трехфазной реактивной мощности от минус 99999 до 99999 Г вар Индикация полной и трехфазной полной мощности от 0 до 99999 кВА В зависимости от программируемого коэффициента трансформации._
Рабочие условия применения преобразователей Р:
Напряжение питания:
Р12Н, Р12О, Р12Р - от 85 до 253 В, от 20 до 40 В, пост., пер. от 40 до 440 Гц.
P20, Р20Н, P20G, P20Z - от 85 до 253 В, от 20 до 40 В, пост., пер. от 45 до 65 Гц.
Р30и, P300 - от 85 до 253 В, пост., пер., от 40 до 400 Гц; от 20 до 40 В, пер., от 40 до 400 Гц; от 20 до 60 В, пост.
Р41, P21Z - от 85 до 253 В, от 20 до 40 В, пер., от 40 до 400 Гц; от 90 до 300 В, от 20 до 60 В, пост.
Р43 - от 85 до 253 В, от 20 до 40 В, пер., от 40 до 400 Гц; от 90 до 320 В, от 20 до 60 В, пост.
Температура окружающей среды:
Р12Н, Р12О, Р12Р, P20, P20G, P20Z - от минус 20 до 55 °С, нормальная температура (23±2)°С
Р20Н, P21Z - от минус 20 до 60 °С, нормальная температура (23±2) °С Р30и, P300 - от минус 25 до 55 °С, нормальная температура (23±2) °С Р17G - от минус 20 до 65 °С, нормальная температура (23±2) °С Р17 - от минус 25 до 55 °С, нормальная температура (23±2) °С P41, P43 - от минус 10 до 55 °С, нормальная температура (23±2) °С
Температура хранения:
Р12Н, Р12О, Р12Р,Р17, P20, P20G, P20Z, P21Z - от минус 25 до 85 °С Р30И, P300, P41, P43 - от минус 30 до 70 °С P17G - от минус 40 до 85 °С
Габаритные размеры преобразователей Р:
P12H, P120, P12P, P30U, P300, P41, мм, не более 45 x 120 x 100 P17, P17G, мм, не более 6,2 х 99 х 77 P20, P20G, P20H, P20Z, P21Z, мм, не более 22,5 x 120 x 100 P43, мм, не более 96 x 120 x 100
Масса преобразователей Р:
P12H, P30U, P300, кг, не более 0,25
P120, P12P, P43, кг, не более 0,3
P17, P17G, кг, не более 0,08
P20, P20G, P20H, P20Z, P21Z, кг, не более 0,125
P41, кг, не более 0,2
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и на преобразователь Р типографским способом.
Преобразователи серии Р по заказу;
Руководства по эксплуатации;
Методика поверки.
выполняется в соответствии с документом МП 60744-15 «Преобразователи измерительные серии Р. Методика поверки», утвержденным ФГУП «ВНИИМС»
10 сентября 2014 г.
Перечень оборудования для поверки:
1) Калибратор электрической мощности Fluke 6100В, госреестр № 51159-12 Пределы допускаемой погрешности при воспроизведении напряжения
в диапазоне до 1000 В составляют ± 0,01 %.
Пределы допускаемой погрешности при воспроизведении силы тока в диапазоне до 10 А составляют ± 0,01 %.
Пределы допускаемой погрешности при воспроизведении электрической мощности составляют ± 0,02 %.
Пределы допускаемой погрешности угла фазы между напряжением и током:
± 0,003° при частоте от 16 до 69 Гц, в диапазоне от 0,25 до 5 А.
± 0,004° при частоте от 16 до 69 Гц, в диапазоне от 5 до 21 А.
2) Генератор сигналов произвольной формы АКИП-3402, госреестр № 40102-08. Пределы допускаемой основной относительной погрешности воспроизведения
частоты в диапазоне от 1 мкГц до 50 МГц: ±2-10-5 % от установленной частоты.
3) Магазин электрического сопротивления МСР-60М, госреестр № 2751-71 Диапазон от 0,01 до 11111,1 Ом. Класс точности 0,02.
4) Радиочасы МИР РЧ-01, госреестр № 27008-04.
Пределы допускаемой абсолютной погрешности ± 1 мкс.
5) Цифровой мультиметр Fluke 8845А, госреестр № 57943-14.
Пределы допускаемой основной абсолютной погрешности измерения: силы постоянного тока
±(0,05% от 1показ+0,005% от 1диап) в диапазоне от 0 до 100 мА, напряжения постоянного тока
±(0,0035% от ипоказ+0,0005% от идиап) в диапазоне от 0 до 10 В
Методы измерений приведены в Руководствах по эксплуатации на измерительные преобразователи серии Р.
Нормативные и технические документы, устанавливающие требования к измерительным преобразователям серии Р
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 149 |
| Поверителей | 7 |
| Актуальность данных | 22.11.2024 |
