Трансформаторы тока ТВ-110*, 60746-15

60746-15
Трансформаторы тока ТВ-110* (далее по тексту трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий на выводах выключателей, в комплектных распределительных элегазовых устройствах на номинальное напряжение 110 кВ, частоты 50 Гц.
Карточка СИ
Номер в госреестре 60746-15
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТВ-110*
Изготовитель АО ВО "Электроаппарат", г.С.-Петербург
Год регистрации 2015
Срок свидетельства 01.04.2025
МПИ (интервал между поверками) 20 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТВ-110* (далее по тексту трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий на выводах выключателей, в комплектных распределительных элегазовых устройствах на номинальное напряжение 110 кВ, частоты 50 Гц.

Описание

По принципу действия трансформатор является прибором электромагнитного типа.

Трансформаторы тока ТВ-110* встроенные, состоящие из одной вторичной обмотки. Маг-нитопровод трансформатора тока заключен в коробку, на которую наматывается вторичная обмотка. Первичной обмоткой трансформаторов тока служит токопровод ввода выключателя, изолированный на номинальное напряжение 110 кВ относительно трансформатора тока.

Трансформаторы тока устанавливаются в герметичных корпусах выключателей и комплектных распределительных элегазовых устройствах в среде элегаза на заземляемой части вводов.

В связи с невозможностью нанесения поверительного клейма на трансформатор из-за особенностей конструкции, поверительное клеймо наносится на паспорт трансформатора.

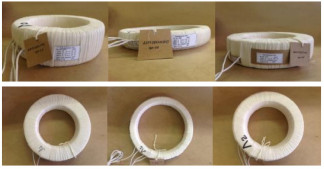

Общий вид трансформатора тока ТВ-110* представлен на рисунке 1.

Наименование параметра

Значение

ТВ-110*

для защиты

для измерений

Номинальное напряжение, кВ

110

Наибольшее рабочее напряжение, кВ

126

Номинальный первичный ток, А

75-30001)

75-30001)

Наибольший рабочий первичный ток, А

по ГОСТ 7746-2001

Номинальный вторичный ток, А

1; 5

Номинальный класс точности

5Р,10Р

0,5; 0,5S; 0,2; 0,2S;

Номинальная вторичная нагрузка с соб ф2 =0,8, ВА

От 5 до 60

Номинальная предельная кратность вторичной обмотки для защиты

5-40

-

Коэффициент безопасности приборов вторичной обмотки для измерений

-

5-15

Ток термической стойкости, кА

3-50

Время протекания тока термической стойкости, с

3

Ток динамической стойкости, кА

8-125

Масса трансформатора, кг, не более

300

Срок службы до списания, лет, не менее

30

Средняя наработка до отказа, ч

4,0х105

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ4, У2, УХЛ3*

1) В этом диапазоне значения номинального тока каждой обмотки согласно ГОСТ 7746-2001 (Таблица 5 п. 3) получаются за счет использования всей вторичной обмотки и ее ответвлений. Для ответвления обмотки классы точности указывают через дефис. Конкретные сочетания значений вторичной нагрузки, коэффициента безопасности и класса точности вторичных обмоток для измерений, а также сочетания значений вторичной нагрузки, предельной кратности и класса точности вторичных обмоток для защиты должны быть указаны в заказе и согласованы с разработчиком.

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.

Комплектность

1    Трансформатор тока    - 1 шт.

2    Паспорт    - 1 экз.

3    Руководство по эксплуатации (на партию трансформаторов,    - 1 экз. поставляемых в один адрес)

Поверка

осуществляется по ГОСТ 8.217 - 2003 «ГСИ. Трансформаторы тока. Методика поверки». Перечень эталонов, применяемых при поверке:

-    рабочие эталоны - трансформаторы (компараторы) тока 1-го и 2-го разрядов по ГОСТ 8.550-86;

-    прибор сравнения токов с допускаемой погрешностью по току в пределах от ±0,03% до ±0,001% и по фазовому углу от ±3,0' до ±0,1'.

Сведения о методах измерений

Методика (методы) измерений приведены в руководстве по эксплуатации «Трансформаторы тока ТВ-110*. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТВ-110*

1    ГОСТ 8.550-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».

2    ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

3    ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

4    ТУ 3414-013-04682485-2000 «Трансформаторы тока ТВ-110* и ТВ-220*. Технические условия».

60746-15
Номер в ГРСИ РФ:
60746-15
Производитель / заявитель:
АО ВО "Электроаппарат", г.С.-Петербург
Год регистрации:
2015
Cрок действия реестра:
01.04.2025
