Комплекс измерительный светотехнический LISUN, 60747-15

Назначение

Комплекс измерительный светотехнический «LISUN» (далее по тексту - комплекс) предназначен для измерения пространственного распределения силы света, светового потока и спектральных характеристик светящихся объектов: источников оптического излучения, светильников любого назначения, светоизлучающих диодов, светодиодных кластеров и любых других источников света.

Описание

Принцип действия комплекса основан на измерении освещенности и силы света образцов продукции гониофотометрическим методом, а так же светового потока и коррелированной цветовой температуры спектрофотоколориметрическим методом.

Комплекс состоит из двух установок:

-    гониофотометрическая установка «LSG-1800B»;

-    спектрофотоколориметрическая установка «LPCE-1»

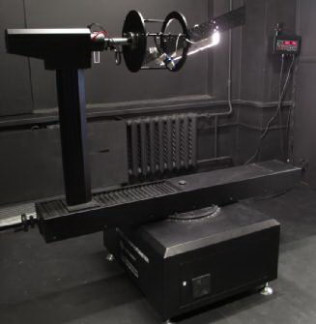

Гониофотометрическая установка «LSG-1800B» состоит из гониофотометра LSG-1800B, стойки управления и фотометричкой головки. Стойка управления гониофотометра LSG-1800B в свою очередь включает в себя фотометр РМ400, контроллер угла поворота RT-200, измеритель мощности UI2012 и источник питания переменного тока LSP-1000VA. Установка «LSG-1800B» позволяет проводить измерения пространственного распределения силы света различных источников с номинальными параметрами электропитания. Принцип работы установки «LSG-1800B» основан на измерении силы света при различных положениях светильника относительно фотометрической головки и позволяет измерять полное фотометрическое тело с пронстранственным разрешением от 0,1° до 45°. Пространсвенное фотометрическое тело светильника, может быть представлено в виде набора кривых сил света в системах координат (А, а), (В, В) или (С, у), а также в виде электронного файла IES формата.

°

Гониофотометр, позволяет вращать источник излучения в диапазоне углов ± 180 или ± 90°, шаг сканирования от 0,1°. Максимальный размер измеряемого светильника 1200*1200 мм.

Спектрофотоколориметрическая установка «LPCE-1» состоит из фотометрического шара IS-2.0M и стойки управления. Стойка управления фотометрического шара IS-2.0M в свою очередь включает в себя спектрофотометр-колориметр LMS-5000, источник питания постоянного тока WP-3010, источник питания переменного тока LSP-500VA, измеритель мощности UI2010. Установка «LPCE-1» позволяет проводить измерения светового потока, спектральных характеристик источников света с номинальными параметрами электропитания. Принцип измерения светового потока основан на сравнительном измерении освещенности участка поверхности фотометрического шара, защищенного экраном, от эталонного и испытываемого источника света при помощи фотометрической головки. Измерение спектральной характеристики проводится при помощи монохроматора и фотоэлектронного умножителя, встроенного в спектрофотометр - колориметр LMS-5000. Коррелированная цветовая температура рассчитываются на основе спектральной характеристики.

Программное обеспечение

Программное обеспечение позволяет:

-    осуществлять настройку и контроль работы комплекса в процессе эксплуатации;

-    проводить калибровку комплекса;

-    проводить измерения исследуемого образца;

-    выводить результаты измерения на экран ПК;

-    сохранять и печатать результаты измерений в виде протоколов измерений;

-    рассчитывать цветовые характеристики на основе спектральной характеристики. Управление программным обеспечением осуществляется с персонального компьютера,

на жесткий диск которого оно установлено. Программное обеспечение производит (сбор) захват и сохранение информации, обработку результатов измерений требуемых параметров и выводит эти результаты на дисплей. Вход на компьютер защищен паролем.

Таблица 1

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню согласно Р 50.2.077-2014.

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом, а также на поверхность комплекса, используя технологию трафаретной печати.

Комплектность

Таблица 3

Поверка

осуществляется по документу МП 89.Д4-13 «ГСИ. Комплекс измерительный светотехнический «LISUN» Методика поверки», утвержденному ФГУП «ВНИИОФИ» 05 августа 2014 г.

Основные средства поверки:

1    Набор полупроводниковых излучателей из состава Вторичного эталона единиц силы света и освещенности ВЭТ 5-1-2009

Основные метрологические характеристики:

Диапазон измерения силы света от 0,001 до 1500 кд. Пределы допускаемой относительной погрешности измерений силы света: ± 0,2 %

Диапазон измерения светового потока от 0,01 до 2000 лм. Пределы допускаемой относительной погрешности измерений светового потока: ± 0,2 %

Диапазон измерения светового потока от 150 до 3000 лм. Пределы допускаемой относительной погрешности измерений светового потока: ± 0,5 %

2    Осветитель эталонный телецентрический "ЭТО-2" из состава Вторичного эталона единиц силы света и освещенности непрерывного излучения ВЭТ 5-1-2009

Основные метрологические характеристики:

Диапазон измерения освещенности от 1 до 100000лк. Пределы допускаемой относительной погрешности измерений освещенности: ± 0,5 %

Диапазон измерения светового потока от 0,01 до 2000 лм. Пределы допускаемой относительной погрешности измерений светового потока: ± 0,2 %

Сведения о методах измерений

«Комплекс измерительный светотехнический «LISUN». Руководство по эксплуатации» раздел 2.

Нормативные документы, устанавливающие требования к комплексу измерительному светотехническому «LISUN»

ГОСТ 8.023-2003 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений».
