Установка для поверки и калибровки счетчиков газа МПУ-7, 60750-15

Назначение

Установка для поверки и калибровки счетчиков газа МПУ-7 предназначена для воспроизведения, хранения и передачи единицы объемного расхода и объема газа.

Описание

Принцип действия установки основан на сравнении пропущенного через эталонный счетчик контрольного объема воздуха с показаниями поверяемого средства измерений. В качестве эталонного счетчика в установке применяется набор эталонных критических сопел.

Установка состоит из расходного блока и измерительной магистрали, набора контрольно измерительных приборов и вспомогательного оборудования. В качестве поверочной среды используется воздух.

Расходный блок предназначен для обеспечения и поддержания необходимого расхода воздуха, согласно технической документации поверяемого средства.

Расходный блок содержит:

-    набор эталонных критических сопел.

В состав измерительной магистрали входят прямые участки трубопроводов до и после поверяемого СИ с длинами согласно технической документации на поверяемые СИ.

Набор контрольно-измерительных приборов предназначен для контроля и измерения параметров поверочной среды в процессе поверки СИ.

Набор контрольно-измерительных приборов и вспомогательного оборудования включает:

-    измеритель влажности и температуры ИВТМ-7 (госреестр №15500-12);

-    контроллер измерительный КИ-2-23.1 (госреестр №28618-10);

-    датчик разности давления Сапфир 22МТ-2430-01 (госреестр № 42636-09);

Устройство создания и регулирования расхода воздуха включает:

-    вакуумный насос;

-    соединительную магистраль;

-    клапаны с электроприводом.

Вакуумный насос работает на всасывание и предназначен для создания необходимой расходно-напорной характеристики.

Соединительная магистраль связывает расходный блок установки и вакуумный насос. Клапаны с электроприводом находятся между расходным блоком и соединительной магистралью. Применяются для выбора комбинации сопел при создании расхода.

В целях предотвращения несанкционированного вмешательства, пломбирование средств измерений, входящих в состав установки, производят в указанных технической документации местах после положительных результатов поверки.

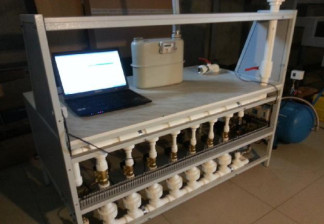

Общий вид установки изображен на рисунке 1, места пломбировки указаны на рисунках

Программное обеспечение

Программное обеспечение (ПО) установлено в персональном компьютере (ПК) типа «ноутбук» и работает под управлением операционной системы Windows 7 в составе МПУ-7, использующейся при проведении поверки и регулировки счетчиков газа.

ПО производит через USB-интерфейс обмен информацией и управление контролером КИ-2. Программное обеспечение состоит из модуля протокола обмена с КИ-2, модуля управления запорной арматурой микросопел, модуля управления вакуумным насосом, модуля вычисления погрешности счетчика, модуля ввода и вывода параметров поверяемого счетчика. Данные полученных измерений и вычислений сохраняются в базе данных MSSQL на жестком диске ПК. ПО реализовано в виде многооконной системы.

Т а б л и ц а 1 - Идентификационные данные программного обеспечения (ПО)

Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014. Программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств:

-    введение соответствующего пароля;

-    авторизация пользователя.

Технические характеристики

Метрологические и технические характеристики установки приведены в таблице 1. Таблица 1

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку установки методом гравировки.

Комплектность установки представлена в таблице 2. Таблица 2

Поверка

осуществляется в соответствии с документом МП 0215-2-2015 «Инструкция. ГСИ. Установка для поверки и калибровки счетчиков газа МПУ-7. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИР» 26 января 2015 года.

В перечень основного поверочного оборудования входят:

-    Государственный первичный эталон объемного и массового расходов газа ГЭТ 118

3    3    3

2013, диапазон воспроизведения объемного (массового) расходов 3*10" — 16000 м /ч (3,6*10" — 19200 кг/ч), расширенная неопределенность 8,4*10-4 при коэффициенте охвата k=2;

-    барометр-анероид метеорологический БАММ-1, диапазон измерений от 80 до 106 кПа, погрешность ±2 кПа;

-    частотомер XP-64/ Диапазон измеряемых частот от 0,1 Гц до 1000 МГц.

Сведения о методах измерений

Методика измерений изложена в документе «Установка для поверки и калибровки счетчиков газа МПУ-7. Руководство по эксплуатации. АПУВ.407369.000РЭ».

Нормативные и технические документы, устанавливающие требования к установке поверочной счетчиков газа

1 ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
