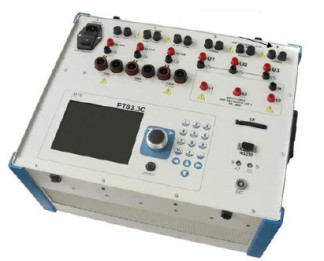

Системы поверочные переносные PTS 3.3C, 60751-15

Идентификационные данные (признаки)

ПО источника (встроенное)

ПО счетчика (встроенное)

Идентификационное наименование ПО

PtsX 3cMain B0003

Prs1.3Main B0017

Номер версии (идентификационный номер ПО)

Не ниже 1.40

Не ниже 2.03

Цифровой идентификатор ПО

-

-

Другие идентификационные данные (если имеются)

-

-

Наименование характеристики

Значение

-    напряжение питания переменного тока, В

-    частота, Гц

-    максимальная потребляемая мощность, В • А

от 88 до 264 от 47 до 63 400

- диапазон воспроизведения напряжения переменного тока (фаза - нейтраль), В

от 5 до 480

- выходная мощность на фазу, ВА

30

- разрешение, В

0,1

- частотный диапазон, Гц

от 45 до 400

- разрешение задания выходного значения частоты в диапазоне, Гц

от 45 до 100 Гц

0,1

более 100 Гц

1

- пределы допускаемой абсолютной погрешности измерения частоты в диапазоне от 40 до 70 Гц, Гц

±0,01

- пределы допускаемой приведенной погрешности измерения напряжения переменного тока (фаза - нейтраль) в диапазоне от 5 до 30 В, %

±0,05

- пределы допускаемой относительной погрешности измерения напряжения переменного тока (фаза - нейтраль) в диапазоне от 30 до 480 В, %

±0,05

- диапазон воспроизведения силы переменного тока, А

от 0,001 до 120

- выходная мощность на фазу, ВА

60

- разрешение, мА

1

- пределы допускаемой приведенной погрешности измерения силы переменного тока при прямом подключении в диапазоне от 1 до 40 мА, %

±0,05

- пределы допускаемой относительной погрешности измерения силы переменного тока при прямом подключении в диапазоне от 0,04 до 120 А, %

±0,05

- пределы допускаемой относительной погрешности измерения силы переменного тока с использование токовых клещей в диапазоне от 10 до 100 мА, %

1,0

- пределы допускаемой относительной погрешности измерения силы переменного тока с использование токовых клещей в диапазоне от 0,1 до 100 А, %

0,2

- фазовый угол между напряжением и током первой гармоники, градус

от минус 180 до 180

- пределы допускаемой абсолютной погрешности измерения фазных углов тока и напряжения, градус

0,1

- пределы допускаемой абсолютной погрешности измерения коэффициента мощности в диапазоне от минус 1 до 1

±0,002

- коэффициент нелинейных искажений выходных сигналов, не более, %

0,8

- пределы допускаемой приведенной погрешности измерения активной, реактивной, полной энергии и мощности при прямом подключении, в диапазоне токовой нагрузки от 0,001 до 40 мА, %

±0,05*

- пределы допускаемой относительной погрешности измерения активной, реактивной, полной энергии и мощности при прямом подключении, в диапазоне токовой нагрузки от 0,04 до 120 А, %

*

±0,05

- пределы допускаемой относительной погрешности измерения активной, реактивной, полной энергии и мощности с использованием токовых клещей, в диапазоне токовой нагрузки от 10 до 100 мА, %

*

±1,0

- пределы допускаемой относительной погрешности измерения активной, реактивной, полной энергии и мощности с использованием токовых клещей, в диапазоне токовой нагрузки от 0,1 до 100 А, %

±0,4*

- пределы допускаемой абсолютной погрешности измерения нагрузки вторичных измерительных цепей трансформаторов тока при прямом подключении в диапазоне от 0,0008 до 4,8 В А, В-А

±(0,05% Бизм+0,024 ВА)

- пределы допускаемой относительной погрешности измерения нагрузки вторичных измерительных цепей трансформаторов тока при прямом подключении в диапазоне от 0,016 до 60 В А, %

±0,55

- пределы допускаемой абсолютной погрешности измерения нагрузки вторичных измерительных цепей трансформаторов тока с использованием токовых клещей в диапазоне от 0,002 до 40 В-А, ВА

±(0,2% Бизм+0,2 ВА)

- пределы допускаемой относительной погрешности измерения нагрузки вторичных измерительных цепей трансформаторов тока с использованием токовых клещей в диапазоне от 0,04 до 500 В-А, %

±0,7

- пределы допускаемой абсолютной погрешности измерения нагрузки вторичных измерительных цепей трансформаторов напряжения при прямом подключении в диапазоне от 0,03 до 19,2 В-А, В-А

±(0,05% Бизм+0,096 ВА)

- пределы допускаемой относительной погрешности измерения нагрузки вторичных измерительных цепей трансформаторов напряжения при прямом подключении в диапазоне от 1,2 до 5760 В А, %

±0,1

- пределы допускаемой относительной погрешности измерения нагрузки вторичных измерительных цепей трансформаторов напряжения с использованием токовых клещей в диапазоне от 0,3 до 48 В А, %

±1,05

- коэффициент гармонической составляющей напряжения и тока по отношению к первой гармонике, %

от 2 до 6 гармоники

40

от 7 до 31 гармоники

10

суммарно от 2 до 31

40

- диапазон сдвига фазы между первой и другими гармониками, градус

от 0 до 360

Постоянная счетчика, [имп/кВч (кварч, кВАч)]

72- 109/(1нхИн)

Климатические условия

Диапазон рабочих температур, °С

от минус 10 до 50

Относительная влажность, %

при температуре не более 21°С

не более 85

при температуре не более 25°С

не более 95

Технические характеристики PTS 3.3C

Вес, кг

не более 18

Г абаритные размеры (ширина х глубина х высота)

465 х 365 х 245

Степень защиты

IP20

Наименование

Количество

Система поверочная переносная PTS 3.3C

1

Карта памяти Compact Flash 2GB

1

Шнур питания

1

Кабель RS232 DB9m-DB9f

1

Предохранитель 6,3А

2

Токовые клещи CTs 100A Clip-on (3 фазы)

1

Измерительный провод напряжения с разъёмами MCmf

3

Измерительный провод тока до 12А с разъёмами MCmf

6

Измерительный провод нейтрали с разъёмами MCmf

1

Измерительный провод тока до 120 А

6

Фотоэлектрическая головка SC 2003 с направляющими и кабелем

1

Адаптер импульсных интерфейсов IMP-IF1

1

Быстрозажимное устройство QCD

1

Специальный стол со стендом для навешивания тестируемых счётчиков

Поставка по заказу

Внешний компьютер со специализированным программным обеспечением для Windows

Поставка по заказу

CD с ПО для Windows

1

Набор дополнительного крепежа, разъёмов, и переходников

Поставка по заказу

Отвёртка ZEBRA 0.6x4.0 с держателем для головок винтов

1

Набор наклеек для маркировки проводов

1

Кофр для перевозки установки

Поставка по заказу

Паспорт

1

Руководство пользователя

1

Методика поверки

1
