| Номер в госреестре | 60752-15 |
| Наименование СИ | Цистерны |
| Обозначение типа СИ | РГСПР |
| Изготовитель | ООО "Жатайский завод металлоконструкций", пос.Жатай |
| Год регистрации | 2015 |
| Срок свидетельства | 27.05.2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

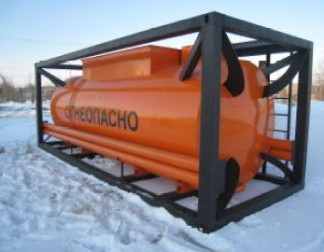

Цистерны РГСПР Назначение средства измерений
Цистерны РГСПР предназначены для транспортировки по дорогам общего назначения, кратковременного хранения светлых нефтепродуктов плотностью не более 860 кг/м3. Цистерны РГСПР являются транспортными мерами полной вместимости.
Принцип работы цистерн РГСПР основан на заполнении её нефтепродуктом до указателя уровня налива. Слив нефтепродукта производится самотёком или через насос. Цистерны РГСПР состоят из следующих основных составных частей:
- цистерны с указателем уровня налива в пространственной раме;
- дыхательного клапана;
- донного клапана;
- волнореза;
- устройства для слива топлива самотёком;
- фильтра-газоотделителя, шланга, раздаточного крана, контейнера для напорно-
Таблица 1- Метрологические и технические характеристики
| Наименование параметра | Значение | |||||||
| РГСПР-6 | РГСПР-10 | РГСПР-12 | РГСПР-20 | РГСПР- 6(3/3) | РГСПР- 10(5/5) | РГСПР- 12(6/6) | РГСПР- 20(10/10) | |
| Номинальная вместимость, дм3 | 6100 | 10200 | 12200 | 20400 | 6100 | 10200 | 12200 | 20400 |
| Пределы допускаемой относительной погрешности номинальной вместимости, % | ±2,0 | ±2,0 | ±1,5 | ±1,5 | ±2,5 | ±2,5 | ±2,0 | ±2,0 |
| Пределы допускаемой относительной погрешности действительной вместимости, % | ±0,4 | |||||||
| Масса, кг | 2050 | 2350 | 2675 | 3520 | 2115 | 2420 | 2757 | 3605 |
| Г абаритные размеры в пространственной раме, мм, не более: | ||||||||
| - длина | 6060 | |||||||
| - высота | 2100 | 2200 | 2100 | 2200 | ||||
| - ширина | 2440 | |||||||
| Условия эксплуатации: | ||||||||
| - температура окружающей среды, °С | от минус 60 до плюс 40 | |||||||
| - относительная влажность при 20 °С, %, не более | 90 | |||||||
| Примечание - Допускается отклонение массы +3 %. Нижний предел массы не ограничивается. | ||||||||
Лист № 3 Всего листов 4
Исполнения цистерн отличаются номинальным объёмом и количеством отсеков.
На указатель уровня налива цистерны ставится пломба. Действительная вместимость цистерны, соответствующая указателю уровня налива указывается на маркировочной табличке цистерны.
наносят на табличку корпуса цистерн РГСПР методом термопереноса и титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Количество, шт. |
| Цистерна РГСПР | 1 |
| Паспорт цистерны | 1 |
| Акт приёмки предприятия-изготовителя | 1 |
| Сборочный чертёж | 1 |
| Замок поворотный | 4 |
| Клапан дыхательный СМДК-50 | 1 |
| Ящик для песка | по заказу |
| Фильтр | по заказу |
| Переходник Ду80/Ду100 | по заказу |
| Рукав напорно-всасывающий | по заказу |
| Заглушка БРС | по заказу |
| Контейнер для рукавов | по заказу |
| Кронштейн для огнетушителя | по заказу |
отсутствуют.
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
При поверке применяются следующие средства измерений:
- мерники эталонные 2-го разряда вместимостью 200; 500; 1000 и 2000 дм , ПГ ±0,1%;
33
- шкальный мерник вместимостью 100 или 200 дм , КТ 1, цена деления 0,5 дм ;
- эталонные стеклянные колбы 2-го разряда, измерительные цилиндры по ГОСТ 1770-74;
- термометр ТЛ-4, цена деления 0,1 °С;
- секундомер СОСпр-2б-2, КТ 3, цена деления 0,2 с.
Нормативные и технические документы, устанавливающие требования к цистернам РГСПР
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости».
2. ТУ 5265-004-67672341-2014 «Цистерны РГСПР. Технические условия».
