| Номер в госреестре | 60755-15 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | MСA 10 |
| Изготовитель | "Dr.Fodisch Umweltmesstechnik AG", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 01.04.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы МСА 10 (далее - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли загрязняющих веществ - оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), аммиака (ЫНз), диоксида серы (SO2), метана (СН4), хлористого водорода (НС1), фтористого водорода (HF), а также диоксида углерода (СО2), закиси азота (N2O), кислорода (О2) и паров воды (Н2О) в отходящих и технологических газах промышленных предприятий.
Принцип действия газоанализаторов основан на следующих методах:
- для определения всех компонентов (кроме О2): ИК-спектроскопия;
- для определения О2: электрохимический (циркониевая ячейка).
Конструктивно газоанализаторы выполнены в одном блоке.
На задней панели газоанализаторов MСA 10 расположены разъемы для подключения питания и сигнальных кабелей, а также соединения для входа и выхода газа.
Газоанализаторы имеют следующие выходные сигналы:
- аналоговые выходы по току (4-20) мА;
- дискретные выходы (состояние, предельные значения, клапаны);
- цифровые выходы RS-232, RJ-45, USB.
Анализируемая газовая проба должна пройти подготовку с использованием пробоотборного зонда с фильтром и подаваться на вход газоанализатора по обогреваемой линии при температуре 185 оС (без отделения влаги).

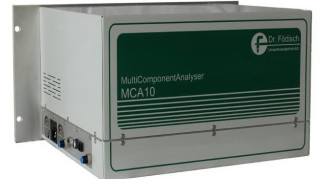

Внешний вид газоанализаторов приведен на рисунке 1.
Газоанализаторы MCA 10 имеют:
- встроенное программное обеспечение;
- автономное программное обеспечение.
Встроенное программное обеспечение (ПО) осуществляет следующие функции:
- расчет массовой концентрации и объемной доли определяемого компонента по каждому измерительному каналу;
- передачу результатов измерений по интерфейсу связи с ПК;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей (связь, конфигурация).
Уровень защиты встроенного ПО в соответствии с Р 50.2.077-2014 - средний.
Влияние встроенного ПО газоанализаторов учтено при нормировании метрологических характеристик.
Автономное ПО базируется на операционной системе Microsoft Windows и осуществляет следующие функции:
- функция приёма и хранения данных от газоанализатора МСА 10;
- отображение результатов измерений на экран персонального компьютера (ПК);
- просмотр параметров газоанализаторов МСА 10;
- фиксация и устранение ошибок;
- контроль журналов изменений.
К метрологически значимой части ПО МСА 10 относится файл MCA10.hex.
Уровень защиты автономного ПО в соответствии с Р 50.2.077-2014 - средний.
Влияние автономного ПО газоанализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение | |
| Встроенное ПО | Автономное ПО | |
| Идентификационное наименование ПО | MCA 10 | MCA 10 for Windows |
| Номер версии (идентификационный номер)* ПО | 3.61 | 3.61 |
| Цифровой идентификатор ПО | NA | 3d632ba21f054725d25c6c042 146c735 (MD5) файл «MCA10.hex» |
| Примечание 1. Номер версии ПО должен быть не ниже указанного в таблице. 2. Значение контрольной суммы, указанное в таблице, относится только к файлу автономного ПО указанной версии. | ||
1 Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблице 2.
Таблица 2.
| Определяемый компонент | Диапазон показаний массовой концентрации (объемной доли), мг/м | Диапазон измерений* | Пределы допускаемой основной погрешности | ||
| массовой концентрации мг/м3 | объемной доли, % | приведенно й, Y, % | относительной, 5, % | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| Оксид углерода (СО) | 0 - 75 | 0 - 10 | - | ± 10 | - |
| Св. 10 - 75 | - | - | ± 10 | ||
| 0 - 300 | 0 - 30 | - | ± 8 | - | |
| Св. 30 - 300 | - | - | ± 8 | ||
| 0 - 5000 | 0 - 500 | - | ± 4 | - | |
| Св. 500 - 5000 | - | - | ± 4 | ||
| Оксид азота (NO) | 0 - 200 | 0 - 20 | - | ± 10 | - |
| Св. 20- 200 | - | - | ± 10 | ||
| 0 - 400 | 0 - 40 | - | ± 10 | - | |
| Св. 40 - 400 | - | - | ± 10 | ||
| 0 - 3000 | 0 - 300 | - | ± 8 | - | |
| Св. 300 - 3000 | - | - | ± 8 | ||
| Диоксид азота (NO2) | 0 - 50 | 0 - 5 | ± 15 | - | |
| Св. 5 - 50 | - | ± 15 | |||
| 0 - 500 | 0 - 50 | - | ± 10 | - | |
| Св. 50 - 500 | - | - | ± 10 | ||
| Аммиак №) | 0 - 10 | 0 - 2 | - | ± 15 | - |
| Св. 2 - 10 | - | - | ± 15 | ||
| 0 - 50 | 0 - 5 | - | ± 15 | - | |
| Св. 5 - 50 | - | - | ± 15 | ||
| 0 - 500 | 0 - 50 | - | ± 10 | - | |
| Св. 50 - 500 | - | - | ± 10 | ||
| Закись азота (N2O) | 0 - 50 | 0 - 5 | ± 15 | - | |
| Св. 5 - 50 | - | ± 15 | |||
| 0 - 3000 | 0 - 300 | ± 8 | - | ||
| Св. 300 - 3000 | - | ± 8 | |||
| Диоксид серы (SO2) | 0 - 75 | 0 - 10 | - | ± 15 | - |
| Св. 10 - 75 | - | - | ± 15 | ||
| 0 - 300 | 0 - 30 | - | ± 10 | - | |
| Св. 30 - 300 | - | - | ± 10 | ||
| 0 - 2500 | 0 - 250 | - | ± 8 | - | |
| Св. 250 - 2500 | - | - | ± 8 | ||
| Фтористый водород (HF) | 0 - 20 | 0 - 5 | - | ± 20 | - |
| Св. 5 - 20 | - | - | ± 20 | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| 0 - 15 | 0 - 5 | - | ± 20 | - | |
| Хлористый | Св. 5 - 15 | - | - | ± 20 | |
| 0 - 90 | 0 - 15 | - | ± 15 | - | |
| водород (HCl) | Св. 15 - 90 | - | - | ± 15 | |
| 0 - 5000 | 0 - 500 | - | ± 10 | - | |
| Св. 500 - 5000 | - | - | ± 10 | ||
| Диоксид углерода (CO2) | 0 - 25 % (об.) | - | 0 - 5 | ± 4 | - |
| - | Св. 5 - 25 | - | ± 4 | ||
| 0 - 50 | 0 - 10 | - | ± 10 | - | |
| Метан | Св. 10 - 50 | - | - | ± 10 | |
| (СН4) | 0 - 50 | - | ± 8 | - | |
| 0 - 500 | Св. 50 - 500 | - | - | ± 8 | |
| Кислород | 0 - 25 % (об.) | - | 0 - 5 | ± 4 | - |
| (О2) | - | Св. 5 - 25 | - | ± 4 | |
| Пары воды (Н2О) | - | 0 - 3 | ± 10 | - | |
| 0 - 40 % (об.) | - | Св. 3 - 24 | - | ± 10 | |
| - | Св. 24 - 40 | - | ± 20 | ||
| Примечание: 1) * -диапазон измерений и измеряемые компоненты определяются при заказе с учетом максимального числа измерительных каналов, равного 12. При заказе диапазона измерений с верхним значением, отличным от приведенных в таблице, выбирают диапазон измерений, включающий это верхнее значение. 2) Пересчет значений объемной доли Х в млн-1 (ppm) в массовую концентрацию С, мг/м1, проводят по формуле: C = X М/Vm, где М - молярная масса компонента, г/моль, Vm - молярный объем газа-разбавителя - азота или воздуха, равный 22,4, при условиях (0 оС и 101,3 кПа в соответствии с РД 52.04.186-89), дм3/моль. | |||||
7. Время прогрева, мин, не более
8. Предел допускаемого времени установления показаний Т0,9, не более:
60
180
электрическая
9. Габаритные размеры и масса газоанализаторов и потребляемая мощность приведены в таблице 3.
Таблица 3.
| Г абаритные размеры, мм, не более | Масса, кг, не более | Потребляемая мощность, В А, не более |
| Длина 350 Ширина 480 Высота 220 | 28 | 300 |
10. Напряжение питания от сети переменного тока частотой (50±1) Гц: (230±23) В.
11. Средняя наработка на отказ (при доверительной вероятности Р=0,95): 24000 часов.
12. Полный средний срок службы: 10 лет.
13. Условия эксплуатации:
- диапазон температуры окружающей среды: от 5 оС до 40 оС;
- диапазон относительной влажности (без конденсации влаги) до 90 %;
- диапазон атмосферного давления от 84 до 106,7 кПа.
14. Параметры анализируемого газа на входе газоанализатора:
- температура 185 оС;
- содержание определяемых компонентов: не более верхнего значения диапазона измерений.
Примечание: Перекрестная чувствительность компенсирована введением поправок.
Знак утверждения типа наносится на переднюю панель газоанализатора и на титульный лист Руководства по эксплуатации.
В комплект поставки входит:
1 Газоанализатор МСА 10
1 компл. 1 экз.
1 экз.
2 Руководство по эксплуатации (с дополнением)
3 Методика поверки МП 242-1852-2015
осуществляется по документу МП-242-1852-2015 «Газоанализаторы МСА 10. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 10 февраля 2015 г. Основные средства поверки:
- стандартные образцы состава - газовые смеси в баллонах под давлением по ТУ 6-16-2956-92;
- генератор влажного воздуха HygroGen, модификации HygroGen 2, номер Г осреестра 32405-11, диапазон воспроизведения относительной влажности от 0 до 100 %, пределы допускаемой абсолютной погрешности по относительной влажности ±0,5 %, диапазон воспроизведения температуры от 0 до 60 °С, пределы допускаемой абсолютной погрешности по температуре ±0,1 °С;
- гигрометр Rotronic модификации HygroPalm, номер Госреестра 26379-10, диапазон измерений относительной влажности от 0 до 100 %, СКО случайной составляющей погрешности измерений относительной влажности не более 0,1 %.
- поверочный нулевой газ (ПНГ) - воздух в баллонах под давлением по ТУ6-21-5-82 или азот газообразный в баллонах под давлением по ГОСТ 9293-74.
методика измерений приведена в документе «Газоанализаторы МСА 10. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к газоанализаторам МСА 10
1 ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
2 ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия».
3 ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
4 Техническая документация фирмы - изготовителя.
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 18.11.2024 |
