| Номер в госреестре | 60756-15 |
| Наименование СИ | Аппаратура для измерения вибрации |
| Обозначение типа СИ | PMS-300 |
| Изготовитель | "MC-monitoring SA", Швейцария |
| Год регистрации | 2015 |
| Срок свидетельства | 27.05.2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура для измерения вибрации PMS-300 (далее - аппаратура) предназначена для измерения и анализа характеристик вибрационных процессов (виброускорения, виброскорости и виброперемещения), а также измерения воздушного зазора.
Принцип действия аппаратуры основан на измерении и обработке электрических сигналов, поступающих от первичных преобразователей. В качестве первичных преобразователей могут быть использованы преобразователи, имеющими выходной сигнал в виде напряжения или тока, а также акселерометры типа ICP.
Аппаратура представляет собой модульную конструкцию, интегрированную в единый комплекс, состоящий из базисного модуля PMS-340, до восьми модулей для измерения вибрации PMS-314 и модуля источника питания PMS-361. Аппаратура дополнительно может быть оборудована встроенным модулем отображения PMS-360 с графическим цветным сенсорным ЖК экраном, который незамедлительно отображает и обеспечивает доступ к параметрам оборудования, а также главным параметрам измерения.
Базисный модуль PMS-340 предназначен для обработки и передачи сигналов, поступающих от модулей для измерения вибрации PMS-314.
Модули для измерения вибрации PMS-31 представляют собой четырехканальные программируемые устройства, служащие для измерения СКЗ, пика и размаха виброускорения и виброскорости; относительной вибрации по параметрам размаха виброперемещения, максимального отклонения вала от среднего положения, максимального размаха виброперемещения по осям X и Y; осевого перемещения и радиального положения вала; скорости вращения ротора; температуры и других технологических параметров, а также для балансировки. Каждый из модулей PMS-314 работает независимо друг от друга.
Модуль источника питания PMS-361 необходим для подачи питания на аппаратуру.
В модулях предусмотрена возможность программирования коэффициента преобразования первичных преобразователей.

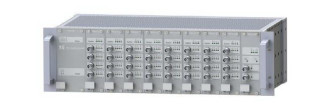

Внешний вид аппаратуры для измерения вибрации PMS-300 приведен на рисунке 1.
| ----- | A j - b*l,l | .... | • лил. | ||||
| ef | ' | *- | с$ ■ | ф" | V- | ||
| ■■■ | ■ г* — | Р4 - | Л:;: | <-■*- | t-Й — | С* -■ | н- |
| t '4 | ■ f$’-~ | 4- | <4- | г#- | Н- | й— | — |
| ' (Л-- | и - | <^ш | с*- | (*-■ | |||
| 3 | Л | 3 | ) | -) | л | 3! | |
ей*
Программное обеспечение (ПО) служит для задания отдельных параметров работы аппаратуры, для непрерывного мониторинга ее состояния, а также для хранения и передачи данных внешним устройствам по каналам связи. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware 20140912 |
| Номер версии (идентификационный номер) ПО | Не ниже V2.0.52 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если есть) | - |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой аппаратуры и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню «высокий».
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерения виброускорения, м/с2 | от 0 до 1 400 |
| Диапазон измерения виброскорости, мм/с | от 0 до 3 500 |
| Диапазон измерения виброперемещения, мкм | от 0 до 8 000 |
| Диапазон измерения воздушного зазора, мм | от 2 до 65 |
| Диапазон рабочих частот, Гц | От 0,2 до 20 000 |
| Пределы допускаемой относительной погрешности измерения виброускорения, виброскорости, виброперемещения и воздушного зазора в диапазоне рабочих частот и диапазоне рабочих температур*, % | ±1 |
| Напряжение питания постоянного тока, В | от 18 до 72 |
| Условия эксплуатации: диапазон рабочих температур, °С: | от 0 до 55 |
| Габаритные размеры (длина хширина х высота), мм: | 340 х480 х 132 |
| Масса, кг: | 6,4 |
* Данные по погрешности приведены без учета погрешности первичных преобразователей.
наносится на корпус аппаратуры методом наклейки и на Руководство по эксплуатации типографским способом.
Аппаратура для измерения вибрации PMS-300 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
Всего листов 3
осуществляется по документу МП 60756-15 «Аппаратура для измерения вибрации PMS-300 фирмы «MC-monitoring SA», Швейцария. Методика поверки», утвержденному ФГУП «ВНИИМС» 22 января 2015 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (Госреестр СИ № 45344-10); мультиметр Agilent 34410А (Госреестр СИ № 33921-07).
Руководство по эксплуатации «Аппаратура для измерения вибрации PMS-300 фирмы «MC-monitoring SA», Швейцария».
Нормативные и технические документы, устанавливающие требования к аппаратуре для измерения вибрации PMS-300
Техническая документация фирмы «MC-monitoring SA», Швейцария.
