| Номер в госреестре | 60757-15 |
| Наименование СИ | Системы газоаналитические |
| Обозначение типа СИ | GasGard XL |
| Изготовитель | "MSA Europe GmbH", Швейцария |
| Год регистрации | 2015 |
| Срок свидетельства | 01.04.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы газоаналитические GasGard XL предназначены для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей, объемной доли кислорода и вредных газов в воздухе рабочей зоны, а также выдачи сигнализации при достижении измеряемой величиной установленных пороговых значений.
Система газоаналитическая GasGard XL (далее - система) является стационарным прибором непрерывного действия.
В состав системы входит центральный блок управления, питания и сигнализации (далее -ЦБУ), первичные измерительные преобразователи (ПИП) и линии связи ЦБУ с ПИП (включая барьеры искробезопасности и соединительные коробки).
В качестве ЦБУ используется контроллер GasGard XL.
В качестве первичных измерительных преобразователей используются:
- газоанализаторы ULTIMA X модификаций ULTIMA XE, ULTIMA XIR, ULTIMA XL (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 55817-13);
- газоанализаторы трассовые ULTIMA OPIR-5 (регистрационный номер 51500-12);
- газоанализаторы сероводорода ULTIMA MOS-5/MOS-5E (регистрационный номер 51029-12);
- газоанализаторы PrimaX I, PrimaX P, PrimaX IR (регистрационный номер 50721-12);
- датчики серии 47K модификаций 47K-ST, 47K-PRP, 47K-HT;
- датчики D-7010.
Датчики серии 47K и D-7010 не имеют устройств отображения информации, органов настройки и унифицированных выходных сигналов, используются только в комплекте с ЦБУ.
Принцип действия ПИП:
- PrimaX I - электрохимический;
- PrimaX P, ULTIMA XE - электрохимический для определения вредных газов и кислорода, термокаталитический для определения горючих газов и паров горючих жидкостей;
- PrimaX IR, ULTIMA XIR - оптический инфракрасный абсорбционный для определения горючих газов и паров горючих жидкостей и диоксида углерода;
- ULTIMA XL - электрохимический для определения вредных газов и кислорода, термокаталитический или оптический для определения горючих газов и паров горючих жидкостей;
- ULTIMA MOS-5, MOS-5E - полупроводниковый;
- ULTIMA OPIR-5 - недисперсионный инфракрасный (NDIR);
- 47K, D-7010 - термокаталитический.
Способ отбора пробы - диффузионный.
ЦБУ выполнен в исполнении для настенного монтажа и поддерживает подключение от одного до восьми ПИП (в зависимости от количества установленных независимых измерительных плат). Корпус ЦБУ выполнен из огнестойкого пластика ABS.
ЦБУ обеспечивает:
- отображение измерительной и служебной информации на жидкокристаллическом дисплее;
- срабатывание реле "Тревога" (по двум настраиваемым уровням) и "Неисправность";
- световую и звуковую сигнализацию при срабатывании порогов;
- связь с ПК через интерфейсы USB или RS485 (протокол ModBUS).
Лист № 2 Всего листов 21
ЦБУ имеет общепромышленное исполнение и должен устанавливаться во взрывобезопасных зонах помещений и наружных установок.
ПИП конструктивно выполнены в пыле- и водонепроницаемых корпусах, в которых размещены:
- ПИП с аналоговым выходом (0^3,5 мА - сигналы статуса и 4 ^ 20 (22) мА - выходной сигнал), чувствительный элемент (сенсор) и преобразующая электронная схема;
- для термокаталитических пассивных ПИП - чувствительный элемент и клеммная колодка.
Также возможна комплектация газоанализаторов PrimaX IR, PrimaX P и газоанализаторов
серии ULTIMA X клеммной коробкой с поддержкой HART.
ПИП обеспечивают:
- выдачу измерительной и служебной информации на жидкокристаллический дисплей (для газоанализаторов ULTIMA X и газоанализаторов PrimaX I, PrimaX P, ULTIMA OPIR-5, ULTIMA MOS-5, ULTIMA MOS-5E);
- выдачу унифицированного выходного аналогового токового сигнала (4-20) мА (для газоанализаторов ULTIMA X и газоанализаторов PrimaX I, PrimaX IR, PrimaX P, ULTIMA OPIR-5, ULTIMA MOS-5, ULTIMA MOS-5E);
- выдачу цифрового сигнала по протоколу HART (для газоанализаторов серии ULTIMA X и газоанализаторов PrimaX IR, PrimaX P, ULTIMA OPIR-5, ULTIMA MOS-5) - по заказу;
- выдачу цифрового сигнала по интерфейсу RS485, протокол ModBus (для газоанализаторов ULTIMA OPIR-5, ULTIMA MOS-5, ULTIMA MOS-5E)
- срабатывание реле "Тревога" и "Неисправность" (для газоанализаторов серии ULTIMA X и газоанализаторов PrimaX I, PrimaX P, ULTIMA OPIR-5, ULTIMA MOS-5, ULTIMA MOS-5E).
Маркировки взрывозащиты:
- PrimaX I 0 Ex ia IIC T4 Ga, Ex ia IIIC T130°C Db
- PrimaX P 1 Ex d ia [ia] IIC T4 Gb, Ex tb ia [ia] IIIC T130°C Db
- PrimaX IR 1 Ex d IIC T4 Gb, Ex tb IIIC T130°C Db
- 47K-ST 1 Ex d IIC T4/T6 Gb, Ex tb IIIC T135°C/T85°C X
- 47K-PRP 1 Ex d IIC T4/T6 Gb, Ex tb IIIC T135°C/T85°C X
- 47K-HT 1 Ex d IIC T3 Gb X, Ex tb IIIC Db T200°C X
- Ultima XE 1 Ex d IIC T5 Gb, 1 Ex d [ib] IIC T5 Gb, 1 Ex d IIC T4 Gb, 1 Ex d ia IIC T4 Gb
- Ultima XIR 1 Ex d IIC T5 Gb
- ULTIMA XL 1 Ex d IICT6 Gb, 1 Ex d [ib] IIC T6 Gb
- ULTIMA OPIR-5 1 Ex d IIB+H2 T4 Gb, Ex tb IIIC T135°C Db
- ULTIMA MOS-5 1 Ex d IIB+H2 T5 Gb
- ULTIMA MOS-5E 1 Ex de mb IIC T5,T4 Gb
- D-7010 1 Ex de IIC T5/T6 Gb

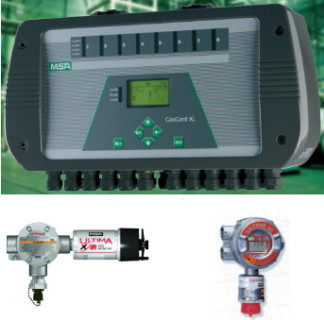

Внешний вид ЦБУ представлен на рисунке 1, внешний вид ПИП - на рисунке 2.
о с
е) ULTIMA XL
л4
JM
ж) ULTIMA OPIR-5
Рисунок 2 - Внешний вид ПИП, входящих в состав системы Программное обеспечение
Система имеет следующие виды программного обеспечения:
- встроенное ПО ЦБУ;
- встроенное ПО ПИП (за исключением термокаталитических датчиков серии 47K и D-
7010).
Термокаталитические датчики серии 47K и D-7010 являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением
Встроенное ПО ПИП, разработанное изготовителем специально для решения задач измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей, объемной доли кислорода и вредных газов в воздухе рабочей зоны, обеспечивает:
- прием и обработку измерительной информации;
- формирование выходного аналогового и цифрового сигналов;
- управление работой реле «Тревога» и «Неисправность» (при наличии);
- проведение градуировки;
- диагностику аппаратной и программной частей.
Встроенное ПО ЦБУ обеспечивает:
- прием и обработку измерительной информации от ПИП;
- преобразование измеренных аналоговых сигналов в цифровую форму;
- ведение журнала событий;
- управление работой реле «Тревога» и «Неисправность»;
- диагностику всех входящих в систему компонентов.
Программное обеспечение ПИП идентифицируется отображением номера версии на дисплее ПИП при включении питания (при наличии дисплея), через меню ПИП (PrimaX P, PrimaX I), а также по запросу через интерфейс HART, RS-485 (при наличии).
Программное обеспечение ЦБУ идентифицируется путем вывода на экран номера версии при выборе соответствующего пункта меню контроллера.
Идентификационные данные программного обеспечения приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО ПИП
| Идентификационные данные (признаки) | Значение | ||||||
| PrimaX P / PrimaX I | PrimaX IR | ULTIMA OPIR-5 | ULTIMA MOS-5 | ULTIMA MOS-5E | ULTIMA XE, ULTIMA XIR | ULTIMA XL | |
| Идентификационное наименование ПО | PrimaX Bootl oader V1.1 2.0001.a43 PrimaX 1.0 7.0321.prx | PrimaX IR v 3_APP.dat PrimaX IR _v3_full.fin | 329037.out | 32418.hex | MOS-5E (S4100T) | SK1000001 4157 | SK3068- 1034 |
| Номер версии (иденти-фикацион-ный номер) ПО | 1.12 | 3.4 | B | D | 3 | 3.5E | 1.2 |
| Цифровой идентификатор ПО | 0x2242D2 B2, алгоритм CRC32 | 0xE316, алгоритм CRC16 | 0x49AC, суммирова ние по всем адресам флэш- памяти | 0x6B20, Exclusive OR | 0x02, алгоритм CRC8 | 0xED6A, алгоритм Pure additive 16bit | 0x074A, алгоритм Pure additive 16bit |
| Другие идентификационные данные (если имеются) | |||||||
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware) указанных версий. | |||||||
| Идентиф икационные данные (признаки) | Значение | ||||
| Блок MBO | Блок DBO | Блок CRB | Блок CBV | Блок CBA | |
| Идентификационное наименование ПО | MBO image 2.0.9 (IntPwr).SAP | DBO image 14-5 (IntPwr).SAP | CRB image 1.3.1 (IntPwr).SAP | CBV image 14-1 GT16A (secure).SAP | CBA image 15-4 (IntPwr).SAP |
| Номер версии (идентификационный номер) ПО | 2.0.9 | 1.4.5 | 1.3.1 | 1.4.1 | 1.5.4 |
| Цифровой идентификатор ПО | 0x63, Алгоритм CRC8 | 0x8C, Алгоритм CRC8 | 0xD3, Алгоритм CRC8 | 0x7F, Алгоритм CRC8 | 0x9D, Алгоритм CRC8 |
| Другие идентификационные данные (если имеются) | ' | ' | ' | ' | ' |
| Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware) указанных версий. | |||||
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик системы.
Система имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.
1) Диапазоны показаний, диапазоны измерений и пределы допускаемой основной погрешности измерительных каналов систем приведены в таблицах 3 - 14.
Таблица 3 - Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA XE и ULTIMA XL для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (термокаталитический сенсор)
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности, % НКПР | Предел допускаемого времени установления показаний T09a, с | |
| % НКПР | объемной доли, % | |||
| метан (СН4) | От 0 до 50 | От 0 до 2,2 | ± 5 | 35 |
| этан (C2H5) | От 0 до 50 | От 0 до 1,25 | ± 5 | 30 |
| пропан (С3Н8) | От 0 до 50 | От 0 до 0,85 | ± 5 | 55 |
| н-бутан (С4Н10) | От 0 до 50 | От 0 до 0,7 | ± 5 | 38 |
| изобутан (i-C4H10) | От 0 до 50 | От 0 до 0,65 | ± 5 | 36 |
| н-пентан (С5Н12) | От 0 до 50 | От 0 до 0,7 | ± 5 | 65 |
| гексан (С6Н14) | От 0 до 50 | От 0 до 0,5 | ± 5 | 28 |
| этилен (С2Н4) | От 0 до 50 | От 0 до 1,15 | ± 5 | 27 |
| ацетилен (C2H2) | От 0 до 50 | От 0 до 1,15 | ± 5 | 25 |
| водород (Н2) | От 0 до 50 | От 0 до 2,0 | ± 5 | 15 |
| аммиак (NH3) | От 0 до 33 | От 0 до 5 | ± 5 | 60 |
| пропилен (C3H6) | От 0 до 50 | От 0 до 1,0 | ± 5 | 30 |
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности, % НКПР | Предел допускаемого времени установления показаний T0,9a, с | |
| % НКПР | объемной доли, % | |||
| циклопентан (C5H10) | От 0 до 50 | От 0 до 0,7 | ± 5 | 47 |
Примечания:
1) Пределы допускаемой основной погрешности нормированы для анализируемых сред, со-
держащих только один определяемый компонент;
2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;
3) Значения НКПР указаны в соответствии с ГОСТ 30852.19-2002;
4) Предел допускаемого времени установления показаний указан при расходе поверочной газовой смеси 1,0 дм /мин._
Таблица 4 - Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA XE и ULTIMA XL для измерения объемной доли кислорода и вредных газов (электрохимический сенсор)
| Опреде ляемый компонент | Диапазон показаний объемной доли | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний T0,9a, с | |
| абсолютной | относительной | ||||
| Кислород (O2) | От 0 до 10,0 % | От 0 до 10,0 % | ± 0,5 % (об.д.) | - | 50 |
| От 0 до 25,0 % | От 0 до 25,0 % | ± 0,5 % (об.д.) | - | ||
| Оксид углерода (CO) | От 0 до 100 млн-1 | От 0 до 20 млн-1 | ± 2 млн-1 | - | 30 |
| Св. 20 до 100 млн-1 | - | ± 10 % | |||
| От 0 до 500 млн | От 0 до 20 млн-1 | ± 2 млн-1 | - | 30 | |
| Св. 20 до 500 млн-1 | - | ± 10 % | |||
| Оксид углерода (CO) | От 0 до 1000 млн-1 | От 0 до 20 млн-1 | ± 2 млн-1 | - | 30 |
| Св. 20 до 1000 -1 млн | - | ± 10 % | 30 | ||
| Арсин (AsH3) | От 0 до 2,0 млн-1 * | От 0 до 0,5 млн-1 | ± 0,1 млн-1 | - | 75 |
| Цианистый водород (HCN) | От 0 до 50 млн-1 * | От 0 до 10 млн-1 | ± 2 млн-1 | - | 75 |
| Водород (Н2) | От 0 до 1000 млн-1 | От 0 до 1000 млн-1 | ± 100 млн-1 | - | 120 |
| Сероводород (H2S) | От 0 до 10 млн-1 | От 0 до 10 млн-1 | ± 1,5 млн-1 | - | 30 |
| От 0 до 50 млн | От 0 до 10 млн-1 | ± 1,5 млн- | - | ||
| От 10 до 50 млн-1 | - | ± 15 % | |||
| От 0 до 100 млн | От 0 до 10 млн-1 | ± 1,5 млн-1 | - | ||
| Св. 10 до 100 млн-1 | - | ± 15 % | |||
| От 0 до 500 млн | От 0 до 10 млн-1 | ± 1,5 млн-1 | - | 30 | |
| Св. 10 до 500 млн-1 | - | ± 15 % | |||
| Оксид азота (NO) | От 0 до 100 млн | От 0 до 4 млн-1 | ± 0,8 млн-1 | - | 30 |
| Св. 4 до 100 млн-1 | - | ± 20 % | |||
| Опреде ляемый компонент | Диапазон показаний объемной доли | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний T09a, с | |
| абсолютной | относительной | ||||
| Фосфин (РНэ) | От 0 до 2,0 млн-1 * | От 0 до 2,0 млн-1 | ± 0,3 млн-1 | - | 75 |
| Хлористый водород (HCl) | От 0 до 50 млн-1 | От 0 до 3 млн-1 | ± 0,6 млн-1 | - | 70 |
| Св. 3 до 50 млн-1 | - | ± 20 % | |||
| Аммиак №) | От 0 до 50 млн-1 | От 0 до 20 млн-1 | ± 4 млн-1 | - | 300 |
| Св. 20 до 50 млн-1 | - | ± 20 % | |||
| От 0 до 100 млн-1 | От 0 до 20 млн-1 | ± 4 млн-1 | - | ||
| Св. 20 до 100 млн-1 | - | ± 20 % | |||
| От 0 до 1000 млн-1 * | От 0 до 50 млн-1 | ± 10 млн-1 | - | ||
| Св. 50 до 1000 -1 млн | - | ± 20 % | |||
| Хлор (Cl2) | От 0 до 5 млн | От 0 до 0,3 млн-1 | ± 0,06 млн-1 | - | 90 |
| Св. 0,3 до 5 млн-1 | - | ± 20 % | |||
| От 0 до 10 млн-1 * | От 0 до 10 млн-1 | ± 2,0 млн-1 | - | 120 | |
| От 0 до 20 млн-1 * | От 0 до 20 млн-1 | ± 3,0 млн-1 | - | 120 | |
| Фтористый водород (HF) | От 0 до 10 млн-1 * | От 0 до 10 млн-1 | ± 1 млн-1 | - | 120 |
| Диоксид азота (NO2) | От 0 до 10 млн | От 0 до 1 млн-1 | ± 0,2 млн-1 | - | 60 |
| Св. 1 до 10 млн-1 | - | ± 20 % | |||
| Диоксид серы (SO2) | От 0 до 25 млн-1 | От 0 до 4 млн- | ± 0,5 млн-1 | - | 60 |
| Св. 4 до 25 млн-1 | - | ± 20 % | |||
| От 0 до 100 млн-1 * | От 0 до 100 млн-1 | ± 15 млн-1 | - | 60 | |
| Примечание: диапазоны, отмеченные знаком «*» не предназначены для контроля ПДК рабочей зоны и могут использоваться только при контроле аварийных выбросов | |||||
Таблица 5 - Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA XIR и ULTIMA XL для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (инфракрасный сенсор)
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | Поверочный компонент / кривая линеаризации | ||
| объемной доли, % | % НКПР | ||||
| абсолютной, % НКПР | относительной, % | ||||
| Метан (СН4) | От 0 до 2,2 | От 0 до 50 | ± 5 | - | метан / 1 (метан) |
| Св. 2,2 до 4,4 | Св. 50 до 100 | - | ± 10 | ||
| Этан (C2H6) | От 0 до 1,25 | От 0 до 50 | ± 5 | - | этан / 3 (этан) |
| Св. 1,25 до 2,5 | Св. 50 до 100 | - | ± 10 | ||
| Пропан (С3Н8) | От 0 до 0,85 | От 0 до 50 | ± 5 | - | пропан / 2 (про |
| Св. 0,85 до 1,7 | Св. 50 до 100 | - | ± 10 | пан) | |
| н-бутан | От 0 до 0,7 | От 0 до 50 | ± 5 | - | бутан / 4 (бутан) |
| (С4Н10) | Св. 0,7 до 1,4 | Св. 50 до 100 | - | ± 10 | |
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | Поверочный компонент / кривая линеаризации | ||
| объемной доли, % | % НКПР | ||||
| абсолютной, % НКПР | относительной, % | ||||
| Изобутан (i-C4H10) | От 0 до 0,65 | От 0 до 50 | ± 5 | - | изобутан / 4(бутан) |
| н-пентан (С5Н12) | От 0 до 0,7 | От 0 до 50 | ± 5 | - | пентан / 2 (пропан) |
| Г ексан (С6Н14) | От 0 до 0,5 | От 0 до 50 | ± 5 | - | гексан / 6 (гек-сан) |
| Этилен (С2Н4) | От 0 до 1,15 | От 0 до 50 | ± 5 | - | этилен / 8 (этилен) |
| 2-бутанон (метил этил ке-тон, C4H8O) | От 0 до 0,9 | От 0 до 50 | ± 8 | пропан / 2 (пропан) | |
| Ацетон (C3H6O) | От 0 до 1,25 | От 0 до 50 | ± 8 | - | пропан / 8 (этилен) |
| 1,3-бутадиен (C4H6) | От 0 до 0,7 | От 0 до 50 | ± 8 | - | пропан / 8 (этилен) |
| Диэтиловый эфир (C4H10O) | От 0 до 0,85 | От 0 до 50 | ± 8 | - | пропан / 2 (пропан) |
| Этанол (этиловый спирт, C2H5OH) | От 0 до 1,55 | От 0 до 50 | ± 8 | пропан / 6 (гек-сан) | |
| Этиленоксид (C2H4O) | От 0 до 1,3 | От 0 до 50 | ± 8 | - | пропан / 6 (гексан) |
| 2-пропанол (изопропиловый спирт, CH3CH(OH)C H3) | От 0 до 1,0 | От 0 до 50 | ± 8 | пропан / 6 (гек-сан) | |
| Пропилен оксид (C3H6O) | От 0 до 0,95 | От 0 до 50 | ± 8 | - | пропан / 2 (пропан) |
| Толуол (С6Н5СН3) | От 0 до 0,55 | От 0 до 50 | ± 8 | - | пропан / 8 (этилен) |
| Циклопентан (C5H10) | От 0 до 0,7 | От 0 до 50 | ± 8 | - | пропан / 7 (циклопентан) |
| Изобутилен (i-C4H8) | От 0 до 0,8 | От 0 до 50 | ± 8 | - | пропан / 6 (гексан) |
| Метанол (метиловый спирт, CH3OH) | От 0 до 2,75 | От 0 до 50 | ± 8 | пропан / 3 (этан) | |
| Циклогексан (C6H12) | От 0 до 0,6 | От 0 до 50 | ± 8 | - | пропан / 2 (пропан) |
| Определяемый | Диапазон измерений | Пределы допускаемой | Поверочный компонент / кри- | ||
| компонент | объемной до | % НКПР | основной погрешности | ||
| ли, % | абсолютной, % НКПР | относительной, % | вая линеаризации | ||
Примечание:
1) Пределы допускаемой основной погрешности нормированы для анализируемых сред, содержащих только один определяемый компонент;
2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;
3) Значения НКПР указаны в соответствии с ГОСТ 30852.19-2002;
4) Предел допускаемого времени установления показаний T0,9a 30 с (при расходе газовой смеси 1,0 дм3/мин)._
Таблица 6 - Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA XIR и ULTIMA XL для измерения объемной доли диоксида углерода (инфракрасный сенсор)
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента, % | Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, % | Предел допускаемого времени установления показаний T0,9a, с |
| Диоксид углерода (СО2) | От 0 до 2 | ± 0,1 | 45 |
| От 0 до 5 | ± 0,2 |
Таблица 7 - Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA OPIR-5
| Определяемый компонент | Диапазон показаний интегральной дов-зрывоопасной концентрации | Диапазон измерений интегральной довзрывоопас-ной концентрации | Пределы допускаемой основной погрешности, % | |
| приведенной | относитель ной | |||
| Метан (CH4) | От 0 до 5000 млн-1-м | От 0 до 2500 млн-1-м | ± 10 | - |
| Св. 2500 до 5000 млн-1-м | - | ± 10 | ||
| От 0 до 5 НКПР-м | От 0 до 2,5 НКПР-м | ± 10 | - | |
| Св. 2,5 до 5 НКПР-м | - | ± 10 | ||
| Пропан (C3H8) | От 0 до 2000 млн-1-м | От 0 до 1000 млн-1-м | ± 10 | - |
| Св. 1000 до 2000 млн-1-м | - | ± 10 | ||
| От 0 до 1 НКПР-м | От 0 до 0,5 НКПР-м | ± 10 | - | |
| Св. 0,5 до 1 НКПР-м | - | ± 10 | ||
| Примечания: 1) Длина оптического пути (трассы), м: - для диапазонов измерений метана от 0 до 5000 млн-1-м или пропана от 0 до 2000 млн-1-м от 5 до 30, от 20 до 100, от 80 до 150 - для диапазонов измерений метана от 0 до 5 НКПР-м или пропана от 0 до 1 НКПР-м от 5 до 30, от 20 до 100, от 50 до 150 2) Предел допускаемого времени установления показаний T0,5a 8 с; T0,9a 12 с. | ||||
Таблица 8 - Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA MOS-5, MOS-5E (для исполнений в «ppm»)
| Диапазоны показаний объемной доли сероводорода, млн-1 | Диапазон измерений объемной доли сероводорода, млн-1 | Пределы допускаемой основной погрешности | |
| приведенной, % | относительной,% | ||
| От 0 до 20 От 0 до 50 От 0 до 100 | От 0 до 20 Св. 20 до 100 | ± 10 | ± 10 |
Примечания
1) Для модификации ULTIMA MOS-5E показания в диапазоне от 100 до 120 % от указанного диапазона показаний отображаются на дисплее газоанализатора в мерцающем режиме.
2) Цена наименьшего разряда дисплея газоанализатора 1 млн-1.
3) Единица измерений объемной доли определяемого компонента млн-1 на лицевой панели газоанализатора обозначается как «ppm».
4) Предел допускаемого времени установления показаний для ULTIMA MOS-5E T0,9a 240 с,
для ULTIMA MOS-5 T0,9a 120 с._
Таблица 9 - Характеристики измерительного канала с первичным измерительным преобразователем ULTIMA MOS-5, MOS-5E (для исполнений в «мг/м3»)
| Диапазоны показаний массовой концентрации сероводорода, мг/м3 | Диапазон измерений массовой концентрации сероводорода, мг/м3 | Пределы допускаемой основной погрешности | |
| приведенной, % | относительной, % | ||
| От 0 до 30 От 0 до 75 От 0 до 150 | От 0 до 30 Св. 30 до 150 | ± 10 | ± 10 |
Примечания
1) Для модификации ULTIMA MOS-5E показания в диапазоне от 100 до 120 % от указанного диапазона показаний отображаются на дисплее газоанализатора в мер цающем режиме.
2) Цена наименьшего разряда дисплея газоанализатора 1 мг/м .
3) Пересчет показаний, выраженных в единицах объемной доли, млн-1, в единицы массовой концентрации, мг/м3, проводят путем умножения на коэффициент, равный для H2S - 1,42 (при условиях 20 °С и 760 мм рт.ст.).
4) Предел допускаемого времени установления показаний
для ULTIMA MOS-5E T0,9a 240 с,
для ULTIMA MOS-5 Tp^ 120 с._
Таблица 10 - Характеристики измерительного канала с первичным измерительным преобразователем PrimaX P для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей (термокаталитический сенсор)
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности, % НКПР | Предел допускаемого времени установления показаний Т0,9д, с | |
| % НКПР | объемной доли, % | |||
| Метан (СН4) | От 0 до 50 | От 0 до 2,2 | ± 5 | 30 |
| Этан (C2H6) | От 0 до 50 | От 0 до 1,25 | ± 5 | 30 |
| Пропан (С3Н8) | От 0 до 50 | От 0 до 0,85 | ± 5 | 30 |
| Н-Бутан (С4Н10) | От 0 до 50 | От 0 до 0,7 | ± 5 | 30 |
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности, % НКПР | Предел допускаемого времени установления показаний Т0,9д, с | |
| % НКПР | объемной доли, % | |||
| Изобутан (I-C4H10) | От 0 до 50 | От 0 до 0,65 | ± 5 | 30 |
| Н-Пентан (С5Н12) | От 0 до 50 | От 0 до 0,7 | ± 5 | 30 |
| Г ексан (С6Н14) | От 0 до 50 | От 0 до 0,5 | ± 5 | 30 |
| Этилен (С2Н4) | От 0 до 50 | От 0 до 1,15 | ± 5 | 30 |
| Ацетилен (C2H2) | От 0 до 50 | От 0 до 1,15 | ± 5 | 30 |
| Пропилен (C3H6) | От 0 до 50 | От 0 до 1,0 | ± 5 | 30 |
| Циклопентан (C5H10) | От 0 до 50 | От 0 до 0,7 | ± 5 | 30 |
| Водород (Н2) | От 0 до 50 | От 0 до 2,0 | ± 5 | 30 |
| Толуол (C6H5-CH3) | От 0 до 50 | От 0 до 0,55 | ± 5 | 60 |
| Этанол (С2Н5ОН) | От 0 до 50 | От 0 до 1,55 | ± 5 | 30 |
| Ацетон(С3Н60) | От 0 до 50 | От 0 до 1,25 | ± 5 | 30 |
| Мeтанол (СН3ОН) | От 0 до 50 | От 0 до 2,75 | ± 5 | 30 |
Примечания:
1) Пределы допускаемой основной погрешности нормированы для анализируемых сред,
содержащих только один определяемый компонент;
2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;
3) Значения НКПР указаны в соответствии с ГОСТ 30852.19-2002;
4) Предел допускаемого времени установления показаний указан при номинальном значении расхода 1,0 дм /мин._
Таблица 11 - Характеристики измерительного канала с первичным измерительным преобразователем PrimaX I и PrimaX P для измерения объемной доли кислорода и вредных газов (электрохимический сенсор)
| Опреде ляемый компонент | Диапазон показаний объемной доли | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний с | |
| абсолютной, объемная доля | относитель ной | ||||
| Кислород (O2) | От 0 до 10,0 % | От 0 до 10,0 % | ± 0,5 % | - | 30 |
| От 0 до 25,0 % | От 0 до 25,0 % | ± 0,5 % | - | ||
| Оксид углерода (CO) | От 0 до 100 млн-1 | От 0 до 20 млн-1 | ± 2 млн-1 | - | 30 |
| Св. 20 до 100 -1 млн | - | ± 10 % | |||
| От 0 до 200 млн-1 | От 0 до 30 млн-1 | ± 3 млн-1 | - | ||
| Св. 30 до 200 -1 млн | - | ± 10 % | |||
| От 0 до 500 млн-1 * | От 0 до 40 млн-1 | ± 4 млн-1 | - | ||
| Св. 40 до 500 -1 млн | - | ± 10 % | |||
| От 0 до 1000 млн-1 * | От 0 до 50 млн-1 | ± 5 млн-1 | - | ||
| Св. 50 до 1000 -1 млн | - | ± 10 % | |||
| Опреде ляемый компонент | Диапазон показаний объемной доли | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний Т0,9д, с | |
| абсолютной, объемная доля | относитель ной | ||||
| Сероводород (H2S) | От 0 до 10 млн-1 | От 0 до 3,3 млн-1 | ± 0,5 млн-1 | - | 30 |
| Св. 3,3 до 10 млн-1 | - | ± 15 % | |||
| От 0 до 20 млн-1 | От 0 до 3,3 млн-1 | ± 0,5 млн-1 | - | ||
| От 3,3 до 20 млн-1 | - | ± 15 % | |||
| От 0 до 50 млн-1 | От 0 до 10 млн-1 | ± 1,5 млн-1 | - | ||
| От 10 до 50 млн-1 | - | ± 15 % | |||
| От 0 до 100 млн-1 | От 0 до 10 млн-1 | ± 1,5 млн-1 | - | ||
| Св. 10 до 100 -1 млн | - | ± 15 % | |||
| Аммиак (NH3) | От 0 до 50 млн-1 | От 0 до 20 млн-1 | ± 4 млн-1 | - | 90 |
| Св. 20 до 50 млн-1 | - | ± 20 % | |||
| От 0 до 100 млн-1 | От 0 до 20 млн-1 | ± 4 млн-1 | - | ||
| Св. 20 до 100 млн-1 | - | ± 20 % | |||
| Аммиак (NH3) | От 0 до 500 млн-1 * | От 0 до 50 млн-1 | ± 10 млн-1 | - | |
| Св. 50 до 500 млн-1 | - | ± 20 % | |||
| От 0 до 1000 млн-1 * | От 0 до 50 млн-1 | ± 10 млн-1 | - | ||
| Св. 50 до 1000 -1 млн | - | ± 20 % | |||
| Хлор (Cl2) | От 0 до 5 млн-1 | От 0 до 0,3 млн-1 | ± 0,06 млн-1 | - | 30 |
| Св. 0,3 до 5 млн-1 | - | ± 20 % | |||
| От 0 до 10 млн-1 * | От 0 до 10 млн-1 | ± 2,0 млн-1 | - | 120 | |
| Диоксид серы (SO2) | От 0 до 10 млн-1 | От 0 до 2,5 млн-1 | ± 0,5 млн-1 | - | 70 |
| Св. 2,5 до 10 млн-1 | - | ± 20 % | |||
| От 0 до 20 млн-1 | От 0 до 4 млн-1 | ± 0,8 млн-1 | - | ||
| Св. 4 до 20 млн-1 | - | ± 20 % | |||
| От 0 до 50 млн-1* | От 0 до 10 млн-1 | ± 2 млн-1 | - | ||
| Св. 10 до 50 млн-1 | - | ± 20 % | |||
| От 0 до 100 млн-1 * | От 0 до 20 млн-1 | ± 4 млн-1 | |||
| Св. 20 до 100 млн-1 | - | ± 20 % | |||
| Цианистый водород (HCN) | От 0 до 10 млн-1 * От 0 до 20 млн-1 * | От 0 до 10 млн-1 | ± 2 млн-1 | 70 | |
| Хлористый водород (HCl) | От 0 до 10 млн-1 | От 0 до 4 млн-1 | ± 0,8 млн-1 | - | 100 |
| Св. 4 до 10 млн-1 | - | ± 20 % | |||
| От 0 до 20 млн-1 | От 0 до 4 млн-1 | ± 0,8 млн-1 | - | ||
| Св. 4 до 20 млн-1 | - | ± 20 % | |||
| От 0 до 30 млн-1 | От 0 до 4 млн-1 | ± 0,8 млн-1 | - | ||
| Св. 4 до 30 млн-1 | - | ± 20 % | |||
| Водород (Н2) | От 0 до 1000 млн-1 | От 0 до 1000 млн-1 | ± 100 млн-1 | - | 30 |
| Опреде ляемый компонент | Диапазон показаний объемной доли | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний Т0,9д, с | |
| абсолютной, объемная доля | относитель ной | ||||
| Диоксид азота (NO2) | От 0 до 10 млн-1 | От 0 до 1 млн-1 | ± 0,2 млн-1 | - | 60 |
| Св. 1 до 10 млн-1 | - | ± 20 % | |||
| От 0 до 20 млн-1 * | От 0 до 2 млн-1 | ± 0,4 млн-1 | - | ||
| Св. 2 до 10 млн-1 | - | ± 20 % | |||
| От 0 до 100 млн-1 * | От 0 до 8 млн-1 | ± 4 млн-1 | - | ||
| Св. 8 до 100 млн-1 | - | ± 20 % | |||
| Оксид азота (NO) | От 0 до 100 млн-1 * | От 0 до 10 млн-1 | ± 2 млн-1 | - | 30 |
| Св. 10 до 100 млн-1 | - | ± 20 % | |||
| Фосфин (РН3) | От 0 до 1,0 млн-1 | От 0 до 0,1 млн-1 | ± 0,02 млн-1 | - | 30 |
| Св. 0,1 до 1 млн-1 | - | ± 20 % | |||
| От 0 до 5,0 млн-1 * | От 0 до 2,0 млн-1 | ± 0,2 млн-1 | - | ||
| Фтористый водород (HF) | От 0 до 10 млн-1 * | От 0 до 10 млн-1 | ± 1 млн-1 | 120 | |
| Арсин (AsH3) | От 0 до 1,0 млн-1 * | От 0 до 0,5 млн-1 | ± 0,1 млн-1 | - | 30 |
Примечания:
1) Диапазоны измерений, отмеченные знаком «*» не предназначены для контроля ПДК рабочей зоны и могут использоваться только при контроле аварийных выбросов.
2) Цена единицы наименьшего разряда шкалы, объемная доля:
- в диапазоне показаний от 0 до 10 млн-1 0,1 млн-1
- в диапазоне показаний св. 10 до 1000 млн-1 1 млн-1
- в диапазоне показаний от 0 до 10 % и от 0 до 25 % 0,1 %
3) По дополнительному заказу возможна поставка газоанализаторов PrimaX I, PrimaX P, отградуированных в единицах измерений массовой концентрации мг/м3 (пересчет результатов измерений, выраженных в объемных долях, млн-1, осуществляется автоматически для нормальных условий эксплуатации)._
Таблица 12 - Характеристики измерительного канала с первичным измерительным преобразователем PrimaX IR
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний Т0,9д, с | ||
| объемной доли, % | % НКПР | абсолютной, % НКПР | относительной, % | ||
| Метан (СН4) | От 0 до 2,2 | От 0 до 50 | ± 5 | - | 30 |
| Св. 2,2 до 4,4 | Св. 50 до 100 | - | ± 10 | ||
| Пропан (С3Н8) | От 0 до 0,85 | От 0 до 50 | ± 5 | - | 30 |
| Св. 0,85 до 1,7 | Св. 50 до 100 | - | ± 10 | ||
| Н-Бутан | От 0 до 0,7 | От 0 до 50 | ± 5 | - | 30 |
| (С4Н10) | Св. 0,7 до 1,4 | Св. 50 до 100 | - | ± 10 | |
| Н-Пентан | От 0 до 0,7 | От 0 до 50 | ± 5 | - | 30 |
| (С5Н12) | |||||
| Г ексан (C6H14) | От 0 до 0,5 | От 0 до 50 | ± 5 | - | 30 |
| Св. 0,5 до 1,0 | Св. 50 до 100 | - | ± 10 | ||
| Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | Предел допускаемого времени установления показаний Т0,9д, с | ||
| объемной доли, % | % НКПР | абсолютной, % НКПР | относительной, % | ||
| Г ептан (С7Н16) | От 0 до 0,55 | От 0 до 50 | ± 5 | - | 30 |
| Этилен (С2Н4) | От 0 до 1,15 Св. 1,15 до 2,3 | От 0 до 50 Св. 50 до 100 | ± 5 | ± 10 | 30 |
| Толуол (C6H5-CH3) | От 0 до 0,55 | От 0 до 50 | ± 5 | - | 30 |
| Примечания: 1) Пределы допускаемой основной погрешности нормированы для анализируемых сред, содержащих только один определяемый компонент; 2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР; 3) Значения НКПР указаны в соответствии с ГОСТ 30852.19-2002; 4) Номинальное время установления показаний указано при номинальном значении расхода 1,5 дм3/мин. | |||||
Таблица 13 - Характеристики измерительного канала с первичным измерительным преобразователем 47K (исполнений ST, PRP, HT)
| Определяемый компонент | Диапазон показаний % НКПР | Диапазон измерений, в котором нормированы пределы допускаемой основной погрешности | Пределы допускаемой основной абсолютной погрешности, % НКПР | |
| % НКПР | % (об) | |||
| Метан (СЩ) | От 0 до 100 | От 0 до 50 | От 0 до 2,2 | ± 4 |
| Пропан (С3Н8) | От 0 до 100 | От 0 до 50 | От 0 до 0,85 | ± 4 |
| Н-Бутан (С4Н10) | От 0 до 100 | От 0 до 50 | От 0 до 0,7 | ± 5 |
| Г ексан (С6Н14) | От 0 до 100 | От 0 до 50 | От 0 до 0,5 | ± 5 |
| Водород (Н2) | От 0 до 100 | От 0 до 50 | От 0 до 2,0 | ± 10 |
| Этилен (С2Н4) | От 0 до 100 | От 0 до 50 | От 0 до 1,15 | ± 5 |
| Толуол (С7Н8) | От 0 до 100 | От 0 до 50 | От 0 до 0,55 | ± 5 |
| Этанол (С2Н5ОН) | От 0 до 100 | От 0 до 50 | От 0 до 1,55 | ± 5 |
| Ацетон (С3Н5О) | От 0 до 100 | От 0 до 50 | От 0 до 1,25 | ± 5 |
| Метанол (СН3ОЩ | От 0 до 100 | От 0 до 10 | От 0 до 0,55 | ± 5 |
| Изобутан (H-C4H10) | От 0 до 100 | От 0 до 50 | От 0 до 0,65 | ± 5 |
| Циклопентан (C5H10) | От 0 до 100 | От 0 до 50 | От 0 до 0,7 | ± 5 |
| Примечание - Предел допускаемого времени установления показаний Т0,9д, с 30 с. | ||||
Таблица 14 - Характеристики измерительного канала с первичным измерительным преобразователем D-7010
| Определяемый компонент | Диапазон измерений, в котором нормированы пределы допускаемой основной погрешности | Пределы допускаемой основной абсолютной погрешности, % НКПР | |
| % НКПР | % (об) | ||
| Метан (СЩ) | От 0 до 10 | От 0 до 0,44 | ± 0,8 |
| Пропан (С3Н8) | От 0 до 10 | От 0 до 0,17 | ± 0,8 |
| Н-Бутан (С4Н10) | От 0 до 10 | От 0 до 0,14 | ± 1,0 |
| Г ексан (С6Н14) | От 0 до 20 | От 0 до 0,2 | ± 1,0 |
| Бензол (С6Н6) | От 0 до 20 | От 0 до 0,24 | ± 2,0 |
| Этилен (С2Н4) | От 0 до 10 | От 0 до 0,23 | ± 0,8 |
| Определяемый компонент | Диапазон измерений, в котором нормированы пределы допускаемой основной погрешности | Пределы допускаемой основной абсолютной погрешности, % НКПР | |
| % НКПР | % (об) | ||
| Водород (Н2) | От 0 до 10 | От 0 до 0,4 | ± 0,8 |
| Этанол (С2Н5ОН) | От 0 до 10 | От 0 до 0,31 | ± 1,0 |
| Примечание - Предел допускаемого времени установления показаний Т0,9д 30 с. | |||
2) Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности:
- для измерительных каналов с первичными измерительными преобразователями PrimaX I, PrimaX P, PrimaX IR, 47K, D-7010 0,3
- для измерительных каналов с первичными измерительными преобразователями ULTIMA MOS-5, MOS-5E, ULTIMA X 0,5
- для измерительных каналов с первичными измерительными преобразователями ULTIMA OPIR-5 0,2
3) Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, в долях от пределов допускаемой основной погрешности, равны:
- для измерительных каналов с первичными измерительными преобразователями 47K-ST, PRP, HT, D-7010, PrimaX I, PrimaX P, PrimaX IR:
- в стандартном диапазоне рабочих температур 0,5
- в расширенном диапазоне рабочих температур (кроме 47K-ST, HT, D-7010) 1,0
- для измерительных каналов с первичными измерительными преобразователями ULTIMA MOS-5, MOS-5E, ULTIMA OPIR-5, 47K 1,0
- для измерительных каналов с первичными измерительными преобразователями ULTIMA X 0,3
4) Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в рабочих условиях, в долях пределов допускаемой основной погрешности 0,5
5) Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды, в долях от пределов допускаемой основной погрешности, равны:
- для измерительных каналов с первичными измерительными преобразователями ULTIMA X 0,3
- измерительных каналов с первичными измерительными преобразователями ULTIMA MOS-5, MOS-5E, PrimaX P (термокаталитический), 47K, D-
7010, PrimaX IR 0,5
- для измерительных каналов с первичными измерительными преобразователями ULTIMA OPIR-5, PrimaX I, PrimaX P (электрохимический) 1,0
6) Пределы допускаемой дополнительной погрешности от влияния изменения скорости потока анализируемой воздушной среды в пределах от 0 до 6
м/с, в долях от пределов допускаемой основной погрешности 0,5
7) Пределы допускаемой суммарной дополнительной погрешности от изменения содержания неизмеряемых компонентов анализируемой газовой смеси, при условии их содержания в анализируемой воздушной среде на уровне предельно допустимых концентраций в воздухе рабочей зоны, в долях от
пределов допускаемой основной погрешности 1,5
8) Время срабатывания сигнализации по каналам измерения взрывоопасных газов и паров, с, не более 15
9) Интервал времени работы систем без корректировки показаний по газовым смесям при эксплуатации в нормальных условиях, месяцев, не менее 3
10) Электропитание:
- ЦБУ 85 до 265 В перем. тока , 50 / 60 Гц, 150 Вт
или 18 до 32 В (ном. 24 В) пост. тока
- первичные измерительные преобразователи, напряжение постоянного тока, В:
- ULTIMA X, XE, XL, XIR
от 19 до 30 от 20 до 36 от 20 до 36 от 18,5 до 35 от 19,2 до 28 от 18 до 32 до 3,0 до 6,2 100 10
- ULTIMA OPIR-5
- ULTIMA MOS-5
- ULTIMA MOS-5E
- PrimaX I, PrimaX P
- PrimaX IR
- 47K
- D-7010
11) Потребляемая мощность, не более, Вт
12) Средний срок службы, лет Примечание - без учета срока службы сенсоров.
13) Габаритные размеры и масса элементов систем приведены в таблице 15.
Таблица 15
| Устройство | Г абаритные размеры, мм | Масса, кг | |||
| Высота | Длина | Ширина | Диаметр | ||
| ULTIMA XE | 262 | 100 | 162 | - | 5,00 |
| ULTIMA XIR | 150 | 100 | 320 | - | 4,75 |
| ULTIMA XL | 223 | 103 | 179 | - | 3,49 |
| ULTIMA XL с инфракрасным сенсором | 159 | 104 | 288 | 3,64 | |
| ULTIMA OPIR-5 (источник) | 315 | - | - | 135 | 5,53 |
| ULTIMA OPIR-5 (приемник) | 315 | - | - | 135 | 5,60 |
| ULTIMA MOS-5 | 86 | 161 | 104 | - | 2,5 |
| ULTIMA MOS-5E | 200 | 95 | 150 | - | 2,5 |
| PrimaX I | 220 | 162 | 81 | - | 1,2 |
| PrimaX P | 220 | 162 | 100 | - | 1,6 |
| PrimaX IR* | 89 | 205 | 89 | - | 1,5 |
| 47K-ST, PRP с клемной коробкой типа S | 100 | 100 | 100 | 0,63 | |
| 47K-ST, PRP с клемной коробкой типа SA | 90 | 75 | 90 | 0,72 | |
| 47K-HT | - | 56 | - | 36 | 0,25 |
| D-7010 | 158 | 150 | 88 | - | 1,24 |
| GasGard XL | 277 | 129 | 515 | - | * * О, 5 |
| Примечания: * - без клеммной коробки; ** - масса ЦБУ с установленным резервным аккумулятором не более 8,0 кг. | |||||
14) Средняя наработка на отказ, ч Примечание - без учета срока службы сенсоров.
| Устройство | Диапазон температуры окружающей и анализируемой сред, °C | Относительная влажность при температуре 25 °С (без конденсации), % | Диапазон атмосферного давления, кПа |
| ULTIMA XE и ULTIMA XL для кислорода и вредных газов, кроме аммиака (NH3) | от 0 до плюс 40 | от 35 до 95 | от 80 до 120 |
| ULTIMA XE и ULTIMA XL для аммиака (NH3) | от 0 до плюс 30 | ||
| ULTIMA XE и ULTIMA XL для горючих газов | от минус 40 до плюс 60 | от 5 до 95 | |
| ULTIMA XIR | от минус 40 до плюс 60 | ||
| ULTIMA OPIR-5 | от минус 55 до плюс 65 | от 0 до 95 | от 86 до 108 |
| ULTIMA MOS-5, ULTIMA MOS-5E | от минус 50 до плюс 70 | от 5 до 100 | от 91,3 до 111,3 |
| PrimaX P с термокаталитическим сенсором (стандартный диапазон рабочих температур) | от минус 25 до 55 | от 5 до 95 | от 80 до 120 |
| PrimaX P с термокаталитическим сенсором (расширенный диапазон рабочих температур) | от минус 40 до минус 25, св. 55 до 70 | ||
| PrimaX P, PrimaX I с электрохимическими сенсорами (стандартный диапазон рабочих температур) | от минус 10 до 40 | ||
| PrimaX P, PrimaX I с электрохимическими сенсорами (расширенный диапазон рабочих температур) для O2 | от минус 30 до минус 10, св. 40 до 55 | ||
| PrimaX P, PrimaX I с электрохимическими сенсорами (расширенный диапазон рабочих температур) для CO | от минус 20 до минус 10, св. 40 до 50 |
| Устройство | Диапазон температуры окружающей и анализируемой сред, °C | Относительная влажность при температуре 25 °С (без конденсации), % | Диапазон атмосферного давления, кПа |
| PrimaX P, PrimaX I с электрохимическими сенсорами (расширенный диапазон рабочих температур)для H2S | от минус 40 до минус 10, св. 40 до 50 | от 5 до 95 | от 80 до 120 |
| PrimaX P, PrimaX I с электрохимическими сенсорами (расширенный диапазон рабочих температур) для NH3, Cl2, HCl, HF, PH3, AsH3 | от минус 20 до минус 10 | ||
| PrimaX P, PrimaX I с электрохимическими сенсорами (расширенный диапазон рабочих температур) для SO2, H2, NO2 | от минус 20 до минус 10, св. 40 до 50 | ||
| PrimaX P, PrimaX I с электрохимическими сенсорами (расширенный диапазон рабочих температур) для HCN | от минус 40 до минус 10 | ||
| PrimaX P, PrimaX I с электрохимическими сенсорами (расширенный диапазон рабочих температур) для NO | от минус 30 до минус 10, св. 40 до 50 | ||
| PrimaX IR (стандартный диапазон рабочих температур) | от минус 50 до 80 | ||
| 47K-ST, PRP (стандартный диапазон рабочих температур) | от минус 25 до 55 | ||
| 47K- PRP (расширенный диапазон рабочих температур) | от минус 40 до минус 25, св. 55 до 55 | ||
| 47K-HT | от минус 40 до 160 | ||
| D-7010 | от минус 20 до 55 | ||
| ЦБУ GasGard XL | от минус 10 до 50 | от 0 до 90 | от 80 до 120 |
Знак утверждения типа наносится на табличку на корпусе ЦБУ системы, ПИП и на титульный лист руководства по эксплуатации системы типографским методом.
Комплектность поставки системы приведена в таблице 17.
Таблица 17
| Наименование | Кол-во |
| Центральный блок управления | Количество измерительных каналов определяется при заказе |
| Г азоанализатор серии ULTIMA X | Наличие определяется при заказе |
| Г азоанализатор ULTIMA OPIR-5 | -//- |
| Газоанализатор сероводорода ULTIMA MOS-5, MOS-5E | -//- |
| Г азоанализатор PrimaX I, PrimaX P, PrimaX IR | -//- |
| Датчики серии 47K | -//- |
| Датчики серии D-7010 | -//- |
| Линии связи ЦБУ с первичными измерительными преобразователями | -//- |
| Адаптер для подачи газовых смесей | -//- |
| Руководство по эксплуатации на систему | 1 экз. |
| Руководство по эксплуатации на ПИП | количество определяется конфигурацией системы |
| Методика поверки МП-242-1815-2014 | 1 экз. |
осуществляется по документу МП-242-1815-2014 "Система газоаналитическая GasGard XL. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» "17 октября 2014 г.
Основные средства поверки:
- азот газообразный особой чистоты (сорт 1, сорт 2) по ГОСТ 9293-74 в баллонах под давлением;
- поверочный нулевой газ (ПНГ) - воздух (марка А, марка Б) по ТУ 6-21-5-82 в баллонах под давлением;
- стандартные образцы состава газовые смеси в баллонах под давлением по ТУ 6-16-2956-92;
- рабочий эталон 2-го разряда, комплекс газодинамический ГДК-045;
- рабочий эталон 1-го разряда - комплекс ГГП-1;
- рабочий эталон 1-го разряда - комплекс динамический газосмесительный ДГК-В;
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-Р, ГГС-Т или ГГС-К в комплекте с ГС в баллонах под давлением по ТУ 6-162956-92 и источниками микропотока по ИБЯЛ.418319.013-95 ТУ.
приведены в документах:
- «Система газоаналитическая GasGard XL. Руководство по эксплуатации»
- «PrimaX. Газоанализатор. Руководство по эксплуатации»
- «PrimaX IR. Инфракрасный газоанализатор. Руководство по эксплуатации»
- «Серия ULTIMA X. Г азоанализаторы. Руководство по эксплуатации»
- «^ерия ULTIMA XL. Cерия ULTIMA XT. Г азоанализаторы Руководство по эксплуатации»
- «ULTIMA MOS-5. Газоанализатор для обнаружения сероводорода. Руководство по эксплуатации»
Лист № 21 Всего листов 21
- «ULTIMA MOS-5E. Газоанализатор для обнаружения сероводорода. Руководство по эксплуатации»
- «ULTIMA OPIR-5. Газоанализатор трассовый инфракрасный для газообразных углеводородов. Руководство по эксплуатации»
- «Газоанализатор серии 47К. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к системе газоаналитической GasGard XL
1 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
2 ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
3 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
4 ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.
5 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
6 ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности.
7 Техническая документация изготовителя «MSA Europe GmbH», Швейцария.
| Зарегистрировано поверок | 165 |
| Поверителей | 9 |
| Актуальность данных | 18.11.2024 |
