Анализаторы жидкости турбидиметрические АЖТ-94, 60758-15

Назначение

Анализаторы жидкости турбидиметрические АЖТ-94 (далее - анализаторы АЖТ-94) предназначены для измерений мутности (по формазину, ЕМФ и каолину, мг/дм3) природных, питьевых, хозяйственных, сточных, очищенных вод, контроля содержания взвешенных частиц в жидкостях.

Описание

Принцип действия анализаторов АЖТ-94 основан на турбидиметрическом методе, связанном с ослаблением оптического излучения, прошедшего через анализируемую жидкость, содержащую взвешенные частицы.

Конструктивно анализаторы АЖТ-94 выполнены в виде комплекта, состоящего из электронного блока сигнализации и оповещения и блока оптико-электроного датчика с проточной кюветой для измерения ослабления оптического излучения. Блок сигнализации может располагаться на расстоянии до 70 м от блока датчика с проточной кюветой.

По устойчивости к климатическим воздействиям анализаторы АЖТ-94 соответствуют исполнению УХЛ категории 4.2 по ГОСТ 15150-69.

По устойчивости к механическим воздействиям анализаторы АЖТ-94 соответствуют обыкновенному исполнению по ГОСТ Р 52931-2008.

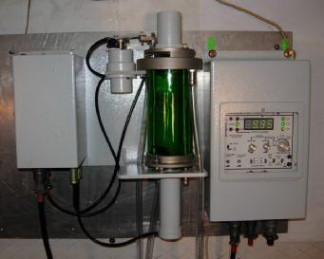

Общий вид анализатора АЖТ-94 представлен на рисунке 1.

Диапазоны измерений (по формазину, ЕМФ и/или каолину, мг/дм ), устанавливаемые изготовителем по требованию заказчика по выбору для (95-5) % шкал пропускания, ЕМФ:

Пределы допускаемой основной приведенной погрешности от верхнего предела измерений, %

1-70 1,5-105

2-140

3-210

±2,5

0,5

5

5

5

320

130

380

170x100x350

10

220

50±1

от 1 до 45 от 1 до 55

20

16000

10

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °С, в долях от пределов допускаемой основной приведенной погрешности

Время установления выходных сигналов, с, не более Продолжительность однократного измерения, с, не более

Продолжительность однократного измерения при номинальном значении расхода анализируемой пробы через кювету 1,5 дм3/мин, мин, не более

Габаритные размеры выносного оптического датчика, мм, не более:

-    длина

-    ширина

-    высота

Габаритные размеры электронного блока (длина хширина^высота), мм

Масса (без дополнительных устройств), кг, не более

Питание от сети переменного тока:

-    напряжение, В

-    частота, Гц

Диапазоны температур контролируемой жидкости, оС

Потребляемая мощность, В-А, не более Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на табличку на панели электронного блока анализатора фотохимическим способом.

Таблица 1 - Комплект поставки анализатора АЖТ-94

Поверка

осуществляется по документу МП 8-221-2015 «ГСИ. Анализаторы жидкости турбидиметриче-ские АЖТ-94. Методика поверки», утвержденному ФГУП «УНИИМ» 06 февраля 2015 г. Основные средства поверки:

-    ГСО 7271-96. Аттестованное значение 3940 ЕМФ, доверительные границы относительной погрешности ± 1,1 %.

-    Стеклянная мерная посуда по ГОСТ 1770-74.

Сведения о методах измерений

Методика измерений содержится в документе «Анализаторы жидкости турбидиметри-ческие АЖТ-94. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к анализаторам жидкости турбидиметрическим АЖТ-94

ГОСТ 29024-91 Анализаторы жидкости турбидиметрические и нефелометрические. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 4215-003-46668329-14 Анализаторы жидкости турбидиметрические АЖТ-94. Технические условия.
