Газоанализаторы Carboscan 150 и Carboscan 300, 60759-15

Назначение

Газоанализаторы Carboscan 150 и Carboscan 300 (далее - газоанализаторы) предназначены для измерения объемной доли монооксида углерода, метана, бензола, оксида серы в диоксиде углерода.

Описание

Принцип действия газоанализаторов основан на методе абсорбционной спектроскопии.

Газоанализаторы выпускаются двух моделей - Carboscan 150 и Carboscan 300, которые отличаются типом исполнения и комплектующими.

Газоанализатор Carboscan 150 состоит из подающих и отводящих газопроводов, оснащенных фильтрами, клапанными блоками и регуляторами давления и температуры, системой кондиционирования потока анализируемого газа, системы разделения газов, измерительной ячейки с ИК-датчиками, вакуумного насоса, источника бесперебойного питания и блока управления, размещенных в едином корпусе с запираемой дверью. Передняя панель газоанализатора оснащена сенсорным дисплеем и сигнальными светодиодами, отображающими готовность к работе, либо неисправность и аварийную ситуацию.

Газоанализатор Carboscan 300 представляет собой измерительный комплекс, включая вспомогательное оборудование, расположенный в специальном контейнере, дополнительно оснащен датчиком инфракрасного излучения, баллонами с поверочными газами (кислород и диоксид углерода), кондиционером. Температура внутри контейнера анализатора задается при первичном вводе в эксплуатацию и поддерживается автоматически. Газоанализатор Carboscan 300 дополнительно может быть оснащен анализатором кислорода.

Газоанализатор через клапанный блок может быть подключен к технологической линии газопровода для непрерывного контроля состава диоксида углерода, а также через дополнительно поставляемую систему TRUCK CONTROL с газовым резервуаром для забора пробы с автомобилей, или, посредством дополнительно поставляемого блока GAS MULTIPLEXER, содержащего систему испарения сжиженного газа, а также оснащенного восемью входами и подключенного за ними устройства первичной обработки взятых проб, позволяющего производить контроль диоксида углерода в нескольких точках технологической линии.

Газоанализатор может быть оснащен также внешним компьютером VISU STATION с программным обеспечением VISU UNOS; модулем для калибровки VALIDATION MODUL, в состав которого входят контрольные баллоны с анализируемыми газами (бензол, карбонилсульфид и метан), с диоксидом углерода и газопроводы к клапанному блоку газоанализатора; модулем для оформления результатов испытаний в форме протоколов CERT STATION (только для модификации Carboscan 300).

Газоанализаторы оснащены предохранительными устройствами - общим сетевым выключателем, сигнализатором превышения содержания диоксида азота в окружающем воздухе, свидетельствующем о возможном нарушении герметичности газопроводов в анализаторе, сигнализатором превышения содержания кислорода в окружающем воздухе, (опция только для модификации Carboscan 300).

Газоанализаторы оснащены системой кондиционирования потока анализируемого газа и поддержания температуры 30 °С на входе в измерительную ячейку, поэтому температура подаваемого в газоанализатор газа может быть от минус 78,5 °С до +65 °С.

Программное обеспечение

Газоанализаторы оснащены программным обеспечением (ПО), позволяющим осуществлять диагностику технического состояния всех узлов и компонентов, контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.

ПО газоанализатора заложено в процессе производства, защищено от несанкционированного доступа и установлено на следующих компонентах:

1.    Блок данных Datenbox, размещенный в корпусе газоанализатора, либо на персональном компьютере VISU STATION. Назначение: отображение, хранение, обработка и передача измерительной информации на периферийные устройства. Номер версии ПО установленного на персональном компьютере идентифицируется при запуске программы путем вывода на экран номера версии и при обращении к соответствующему подпункту меню.

2.    Программируемые контроллеры. Управление осуществляется ПО через персональный компьютер. Назначение: обеспечение безопасной работы газоанализатора (блокирование опасных действий оператора, подача сигналов о неисправностях и т.д.)

3.    Пульт управления расположен на сенсорной панели персонального компьютера или в шкафу управления. Назначение: ручное управление работой газоанализатора, а также визуализация текущей стадии процесса измерений, проведение тестирования работы газоанализатора с помощью модуля VALIDATION MODUL.

4.    CERT STATION. Устанавливается на персональном компьютере. Назначение: отображение, и распечатка измерительной информации в одной из типовых форм.

Идентификационные данные ПО

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

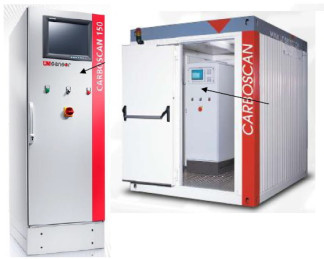

Фотографии внешнего вида газоанализаторов представлены на рисунке 1. Места нанесения знака поверки указаны стрелками.

Технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

-    газоанализатор (комплектность в соответствии с заказом);

-    руководство по эксплуатации программного обеспечения;

-    руководство по эксплуатации;

-    методика поверки (МП 05-241-2015).

Поверка

осуществляется по документу МП 05-241-2015 «ГСИ. Газоанализаторы Carboscan 150 и Carboscan 300. Методика поверки», утвержденному ФГУП «УНИИМ» в марте 2015 г. Эталонные средства измерений, используемые при поверке:

-    ГСО 9754-2011 (объемная доля СО 1,3 млн-1, отн. погрешность ± 13 %);

-    ГСО 9756-2011 (объемная доля СО (13,0-32,6) млн-1, отн. погрешность ± (-0,15X+6,95) %, где X - аттестованное значение);

-    ГСО 9688-2010 (объемная доля бензола (0,005 - 0,5) млн-1, отн. погрешность ± (-12,12X+15,06) %, где X - аттестованное значение);

-    ГСО 9703-2010 (объемная доля СН4 (0,0005 - 0,0010) %, отн. погрешность ± (1000 X+7) %, где Х - аттестованное значение объемной доли СН4;

-    ГСО 9691-2010 (объемная доля СН4 (0,001 - 0,1) %, отн. погрешность ± (-25,25 X+6,02) %, где Х - аттестованное значение объемной доли СН4;

-    ГСО 8379-2003 (объемная доля СН4 (0,002 - 0,100) %, отн. погрешность ± (-51X+10) %), где Х - аттестованное значение объемной доли СН4;

-    ГСО 10342-2013 (объемная доля SO2 (1 - 10) млн-1, отн. погрешность ± 30 %).

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации.

Нормативные и технические документы, распространяющиеся на газоанализаторы Carboscan 150 и Carboscan 300

ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

Техническая документация фирмы-изготовителя «Unisensor Sensorsysteme GmbH», Германия.
