Государственный реестр средств измерений

Анализаторы воды Polymetron 9610sc, 9611sc, 60764-15

60764-15
Анализаторы воды Polymetron 9610sc предназначены для измерений массовой концентрации силикатов в воде, а Polymetron 9611sc предназначены для измерений массовой концентрации фосфатов в воде.
Карточка СИ
Номер в госреестре 60764-15
Наименование СИ Анализаторы воды
Обозначение типа СИ Polymetron 9610sc, 9611sc
Изготовитель "Hach Company", США
Год регистрации 2015
Срок свидетельства 24.04.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы воды Polymetron 9610sc предназначены для измерений массовой концентрации силикатов в воде, а Polymetron 9611sc предназначены для измерений массовой концентрации фосфатов в воде.

Описание

Принцип действия анализаторов основан на образовании окрашенного комплекса измеряемого компонента при добавлении реагента и последующего измерения интенсивности окрашивания с помощью фотометрического датчика на длине волны 810 нм.

Анализаторы выполнены в виде корпуса, состоящего из двух отсеков. В нижнем отсеке размещены: система подачи образца, обеспечивающая отбор образца из технологического потока, система подачи реагентов и емкости с реагентами объемами по 2 л, измерительная ячейка, в верхнем отсеке размещен электронный модуль. Анализатор оснащен жидкокристаллическим дисплеем и клавишами управления.

На дисплее анализаторов отображается текущая информация: условия и режимы измерений, результаты измерений и обработки данных в целях мониторинга.

На нижней крышке анализатора размещены порты для подачи пробы посредством прямоточного фильтра с регулятором давления, анализаторы могут быть оснащены портами для ввода до шести проб воды. Скорость потока подключаемой воды от 55 до 300 мл/мин.

Электронный модуль производит управление системами отбора образца и подачи реагентов, выполняет обработку результатов измерения оптической плотности и выводит значение концентрации определяемого компонента на дисплей.

Для передачи результатов измерений на периферийные устройства анализаторы оснащены разъемами для подключения монитора, аналоговым выходом 4-20 мА, интерфейсом для связи с анализаторами серии SC 1000 и SC 200 (номер в Госреестре СИ 30084-10).

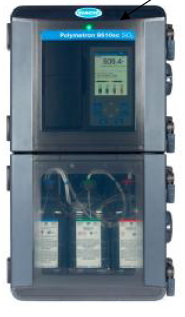

На рисунке 1 представлен внешний вид анализаторов воды Polymetron 9610sc и 9611sc. Места нанесения знака поверки указаны стрелками.

Программное обеспечение

Анализаторы воды Polymetron 9610 и 9611 имеют встроенное программное обеспечение (далее - ПО), предназначенное для обработки сигналов с фотометрического датчика и пересчет их в единицы массовой концентрации; для хранения данных градуировки и результатов измерений; для вывода данных на экран и через интерфейс._

Идентификационные данные

Значение для модели

Polymetron 9610 sc

Polymetron 9611 sc

Идентификационное наименование ПО

-

-

Номер версии ПО

1.x

1.x

Цифровой идентификатор ПО

-

-

Другие идентификационные данные

-

-

При включении прибора происходит автоматическая проверка целостности ПО вычислением контрольной суммы. Обновление метрологически значимой части ПО в процессе эксплуатации приборов не предусмотрено.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.

Технические характеристики

Характеристика

Модель / измеряемый компонент

9610 sc SiO2

9611 sc LR PO4

9611 sc HR PO4

Диапазон измерений массовой концентрации измеряемого компонента, мкг/дм3

10 - 5000

4 - 5000

200 - 50 000

Пределы допускаемой абсолютной погрешности измерений массовой концентрации SiO2, от 10 до 100 включ., мкг/дм

± 5

-

-

Пределы допускаемой относительной погрешности измерений массовой кон-

ф 3

центрации SiO2, св. 100 до 5000 мкг/дм включ., %

± 5

-

-

Пределы допускаемой относительной погрешности измерений массовой концентрации PO4, %

-

± 5

± 5

Время отклика при 25 оС, мин, не более

10

Характеристики источника питания: напряжение, В и частота, Гц

100 - 240 В, 50/60 Гц или 24 В—

Потребляемая мощность, В А, не более

1200

Условия измерений:

-температура окружающей среды, С -относительная влажность воздуха, %

5 - 45

до 95 без конденсации

Г абаритные размеры, мм

452 x 360 x 804

Масса, кг, (без реагентов)

20

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

1)    Анализаторы воды Polymetron 9610sc или 9611sc;

2)    Руководство по эксплуатации;

3)    Руководство по установке;

4)    Методика поверки МП 102-241 -2014;

5)    Реагенты для анализа;

6)    Раствор измеряемого компонента для контроля и настройки анализатора.

Примечание: позиции 5,6 поставляются по дополнительному заказу.

Поверка

осуществляется по документу МП 102-241-2014 «ГСИ. Анализаторы воды Polymetron 9610 sc, 9611 sc. Методика поверки», утвержденному ФГУП «УНИИМ» в феврале 2015 г. Эталонные средства измерений, используемые при поверке:

- стандартный образец утвержденного типа массовой концентрации кремния в растворе силиката натрия (НК-ЭК) ГСО 8934-2008, с аттестованным значением 1,00 мг/см и с относительной погрешностью аттестованного значения ±2 %;

-    стандартный образец утвержденного типа состава раствора фосфат-ионов ГСО 7260-96, с аттестованным значением 0,500 мг/см и с относительной погрешностью аттестованного значения ±1 %;

-    весы лабораторные I (специального) класса точности по ГОСТ OIML R 76-1-2011;

-    колбы мерные стеклянные I класса точности по ГОСТ 1770-74;

-    пипетки I класса точности по ГОСТ 29169-91;

-    вода дистиллированная по ГОСТ 6709-72 с массовой концентрацией кремния не более 8 мкг/дм3.

Сведения о методах измерений

Методика измерений описана в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к анализаторам воды Polymetron 9610 sc, 9611 sc:

Техническая документация изготовителя «HACH Company», США.
