| Номер в госреестре | 60766-15 |
| Наименование СИ | Аттенюаторы |
| Обозначение типа СИ | 8491А, 8491В, 8493А, 8493В, 8493С, 8498А, 8490D, 8490G |
| Изготовитель | Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия |
| Год регистрации | 2015 |
| Срок свидетельства | 28.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аттенюаторы 8491А, 8491В, 8493А, 8493В, 8493С, 8498А, 8490D, 8490G (далее -аттенюаторы) предназначены для ослабления электромагнитных колебаний в коаксиальных линиях передачи.
Конструктивно аттенюаторы выполнены в виде отрезка коаксиальной линии передачи с встроенными резистивными полосками. Подключение аттенюаторов к источнику сигнала и нагрузке может проводиться в любом направлении.
Принцип действия аттенюаторов состоит в нормированном поглощении мощности электромагнитных колебаний в поглощающем элементе.
Аттенюаторы имеют модификации, отличающиеся номинальными значениями вносимого ослабления. Обозначения и характеристики модификаций приведены в таблице 1. Таблица 1 - Обозначения модификаций_
| Тип аттенюатора | Обозначение модификации | Номинальное ослабления, дБ |
| 8491 А, 8491В | 003 | 3 |
| 006 | 6 | |
| 010 | 10 | |
| 020 | 20 | |
| 030 | 30 | |
| 040 | 40 | |
| 050 | 50 | |
| 060 | 60 | |
| 8493 А, 8493В | 003 | 3 |
| 006 | 6 | |
| 010 | 10 | |
| 020 | 20 | |
| 030 | 30 | |
| 8493С, 8490D, 8490G | 003 | 3 |
| 006 | 6 | |
| 010 | 10 | |
| 020 | 20 | |
| 030 | 30 | |
| 040 | 40 | |
| 8498А | - | 30 |

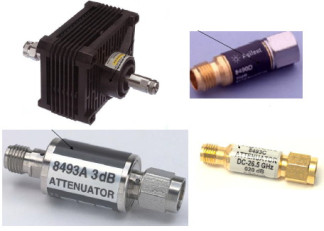

Внешний вид аттенюаторов с указанием мест нанесения знака утверждения типа представлен на рисунках 1-4.
При оформлении внешнего вида аттенюаторов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа
\rlSf
■Аша.
_£20 dB 1nz
Метрологические и технические характеристики аттенюаторов приведены в таблицах
2, 3, 4.
Таблица 2 - Метрологические характеристики аттенюаторов 8491А, 8491В, 8493 А, 8493В,
8493С
| Наименование характеристики | Значения характеристики | ||||
| 8491А | 8491В | 8493А | 8493В | 8493С | |
| Диапазон частот, ГГц | от 0 до 12,4 | от 0 до 18 | от 0 до 12,4 | от 0 до 18 | от 0 до 26,5 |
| Номинальное значение ослабления, дБ, для модификации: | |||||
| 003 | 3 | 3 | 3 | 3 | 3 |
| 006 | 6 | 6 | 6 | 6 | 6 |
| 010 | 10 | 10 | 10 | 10 | 10 |
| 020 | 20 | 20 | 20 | 20 | 20 |
| 030 | 30 | 30 | 30 | 30 | 30 |
| 040 | 40 | 40 | - | - | 40 |
| 050 | 50 | 50 | - | - | - |
| 060 | 60 | 60 | - | - | - |
| Значение КСВН в диапазоне частот, не более: | 8491А | 8491В | 8493А | 8493В | 8493С |
| от 0 до 8 ГГц для модификации: | |||||
| 003 | 1,25 | 1,25 | 1,25 | 1,25 | 1,1 |
| 006 | 1,2 | 1,2 | 1,2 | 1,2 | 1,1 |
| 010 | 1,2 | 1,2 | 1,2 | 1,2 | 1,1 |
| 020 | 1,2 | 1,2 | 1,2 | 1,2 | 1,1 |
| 030 | 1,2 | 1,2 | 1,2 | 1,2 | 1,1 |
| 040 | 1,2 | 1,2 | - | - | 1,1 |
| 050 | 1,2 | 1,2 | - | - | - |
| 060 | 1,2 | 1,2 | - | - | - |
| от 8 до 12,4 ГГц для модификации: | |||||
| 003 | 1,35 | 1,35 | 1,35 | 1,35 | 1,15 |
| 006 | 1,3 | 1,3 | 1,3 | 1,3 | 1,15 |
| 010 | 1,3 | 1,3 | 1,3 | 1,3 | 1,15 |
| 020 | 1,3 | 1,3 | 1,3 | 1,3 | 1,15 |
| 030 | 1,3 | 1,3 | 1,3 | 1,3 | 1,15 |
| 040 | 1,3 | 1,3 | - | - | 1,15 |
| 050 | 1,3 | 1,3 | - | - | - |
| 060 | 1,3 | 1,3 | - | - | - |
| от 12,4 до 18 ГГц для модификации: | |||||
| 003 | 1,5 | 1,5 | 1,5 | 1,5 | 1,25 |
| 006 | 1,5 | 1,5 | 1,5 | 1,5 | 1,27 |
| 010 | 1,5 | 1,5 | 1,5 | 1,5 | 1,25 |
| 020 | 1,5 | 1,5 | 1,5 | 1,5 | 1,25 |
| 030 | 1,5 | 1,5 | 1,5 | 1,5 | 1,25 |
| 040 | 1,5- | 1,5- | - | - | 1,25 |
| 050 | 1,5 | 1,5 | - | - | - |
| 060 | 1,5 | 1,5 | - | - | - |
| от 18 до 26,5 ГГц для модификации: | |||||
| 003 | - | - | - | - | 1,25 |
| 006 | - | - | - | - | 1,27 |
| 010 | - | - | - | - | 1,25 |
| 020 | - | - | - | - | 1,25 |
| 030 | - | - | - | - | 1,25 |
| 040 | - | - | - | - | 1,25 |
| Пределы допускаемой погрешности ослабления в диапазоне частот, дБ: от 0 до 12,4 ГГц для модификации: | 8491А | 8491В | 8493А | 8493В | 8493С |
| 003 | ± 0,3 | ± 0,3 | ± 0,3 | ± 0,3 | ± 0,5 |
| 006 | ± 0,3 | ± 0,3 | ± 0,3 | ± 0,3 | ± 0,6 |
| 010 | ± 0,5 | ± 0,6 | ± 0,5 | ± 0,6 | ± 0,3 |
| 020 | ± 0,5 | ± 0,6 | ± 0,5 | ± 0,6 | ± 0,5 |
| 030 | ± 1,0 | ± 1,0 | ± 1,0 | ± 1,0 | ± 0,7 |
| 040 | ± 1,5 | ± 1,5 | - | - | ± 1,0 |
| 050 | ± 1,5 | ± 1,5 | - | - | - |
| 060 | ± 2,0 | ± 2,0 | - | - | - |
| от 12,4 до 18 ГГц для модификации: | |||||
| 003 | - | ± 0,3 | - | ± 0,3 | ± 0,5 |
| 006 | - | ± 0,4 | - | ± 0,4 | ± 0,6 |
| 010 | - | ± 0,6 | - | ± 0,6 | ± 0,3 |
| 020 | - | ± 1,0 | - | ± 1,0 | ± 0,5 |
| 030 | - | ± 1,0 | - | ± 1,0 | ± 0,7 |
| 040 | - | ± 1,5 | - | - | ± 1,0 |
| 050 | - | ± 1,5 | - | - | - |
| 060 | - | ± 2,0 | - | - | - |
| от 18 до 26,5 ГГц для модификации: | |||||
| 003 | - | - | - | - | ± 1,0 |
| 006 | - | - | - | - | ± 0,6 |
| 010 | - | - | - | - | ± 0,5 |
| 020 | - | - | - | - | ± 0,6 |
| 030 | - | - | - | - | ± 1,0 |
| 040 | - | - | - | - | ± 1,3 |
Таблица 3 - Метрологические характеристики аттенюаторов 8498А, 8490D, 8490G
| Наименование | Значения характеристики | ||
| характеристики | 8498А | 8490D | 8490G |
| Диапазон частот, ГГц | от 0 до 18 | от 0 до 50 | от 0 до 67 |
| Номинальное значение ослабления, дБ, для модификации1: | |||
| 003 | 30 | 3 | 3 |
| 006 | 6 | 6 | |
| 010 | 10 | 10 | |
| 020 | 20 | 20 | |
| 030 | 30 | 30 | |
| 040 | 40 | 40 | |
| 1) - для аттенюаторов 8498А модификации отсутствуют | |||
| Значение КСВН в диапазоне частот, не более: | 8498А | 8490D | 8490G |
| от 0 до 8 ГГц для модификации1: | |||
| 003 | 1,15 | 1,15 | 1,15 |
| 006 | 1,15 | 1,15 | |
| 010 | 1,15 | 1,15 | |
| 020 | 1,15 | 1,15 | |
| 030 | 1,15 | 1,15 | |
| 040 | 1,08 | 1,10 | |
| от 8 до 12,4 ГГц для модификации^: | |||
| 003 | 1,25 | 1,15 | 1,15 |
| 006 | 1,15 | 1,15 | |
| 010 | 1,15 | 1,15 | |
| 020 | 1,15 | 1,15 | |
| 030 | 1,15 | 1,15 | |
| 040 | 1,08 | 1,10 | |
| от 12,4 до 18 ГГц для модификации^: | |||
| 003 | 1,3 | 1,15 | 1,15 |
| 006 | 1,15 | 1,15 | |
| 010 | 1,15 | 1,15 | |
| 020 | 1,15 | 1,15 | |
| 030 | 1,15 | 1,15 | |
| 040 | 1,08 | 1,10 | |
| от 18 до 26,5 ГГц для модификации: | |||
| 003 | - | 1,15 | 1,15 |
| 006 | 1,15 | 1,15 | |
| 010 | 1,15 | 1,15 | |
| 020 | 1,15 | 1,15 | |
| 030 | 1,15 | 1,15 | |
| 040 | 1,08 | 1,10 | |
| от 26,5 до 40 ГГц для модификации: | |||
| 003 | - | 1,25 | 1,25 |
| 006 | 1,25 | 1,25 | |
| 010 | 1,25 | 1,25 | |
| 020 | 1,25 | 1,25 | |
| 030 | 1,25 | 1,25 | |
| 040 | 1,15 | 1,15 | |
| от 40 до 50 ГГц для модификации: | |||
| 003 | - | 1,45 | 1,25 |
| 006 | 1,45 | 1,25 | |
| 010 | 1,45 | 1,25 | |
| 020 | 1,45 | 1,25 | |
| 030 | 1,45 | 1,25 | |
| 040 | 1,25 | 1,15 | |
| от 50 до 67 ГГц для модификации: | |||
| 003 | - | 1,45 | |
| 006 | - | 1,45 | |
| 010 | - | 1,45 | |
| 020 | - | 1,45 | |
| 030 | - | 1,45 |
| 040 | - | 1,25 | |
| Пределы допускаемой погрешности ослабления в диапазоне частот, дБ: | 8498А | 8490D | 8490G |
| от 0 до 12,4 ГГц для модификации2: | |||
| 003 | ± 1,0 | - 0,5; + 0,9 | - 0,5; + 0,9 |
| 006 | - 0,6; + 0,9 | - 0,6; + 0,9 | |
| 010 | - 0,6; + 0,9 | - 0,6; + 0,9 | |
| 020 | - 0,8; + 1,3 | - 0,8; + 1,3 | |
| 030 | - 0,8; + 1,3 | - 0,8; + 1,3 | |
| 040 | - 0,8; + 2,5 | - 2,0; + 2,5 | |
| от 12,4 до 18 ГГц для модификации2^: | |||
| 003 | ± 1,0 | - 0,5; + 0,9 | - 0,5; + 0,9 |
| 006 | - 0,6; + 0,9 | - 0,6; + 0,9 | |
| 010 | - 0,6; + 0,9 | - 0,6; + 0,9 | |
| 020 | - 0,8; + 1,3 | - 0,8; + 1,3 | |
| 030 | - 0,8; + 1,3 | - 0,8; + 1,3 | |
| 040 | - 0,8; + 2,5 | - 2,0; + 2,5 | |
| от 18 до 26,5 ГГц для модификации: | |||
| 003 | - | - 0,5; + 0,9 | - 0,5; + 0,9 |
| 006 | - | - 0,6; + 0,9 | - 0,6; + 0,9 |
| 010 | - | - 0,6; + 0,9 | - 0,6; + 0,9 |
| 020 | - | - 0,8; + 1,3 | - 0,8; + 1,3 |
| 030 | - | - 0,8; + 1,3 | - 0,8; + 1,3 |
| 040 | - | - 0,8; + 2,5 | - 2,0; + 2,5 |
| от 26,5 до 50 ГГц для модификации: | |||
| 003 | - | - 0,5; + 1,8 | - 0,5; + 1,4 |
| 006 | - 0,6; + 1,8 | - 0,6; + 1,4 | |
| 010 | - 0,6; + 1,3 | - 0,6; + 1,1 | |
| 020 | - 0,8; + 1,7 | - 0,8; + 1,5 | |
| 030 | - 0,8; + 1,7 | - 0,8; + 1,5 | |
| 040 | - 0,8; + 2,5 | - 2,0; + 2,5 | |
| от 50 до 67 ГГц для модификации: | |||
| 003 | - | - 0,5; + 1,8 | |
| 006 | - | - 0,6; + 1,8 | |
| 010 | - | - 0,6; + 1,3 | |
| 020 | - | - 0,8; + 1,7 | |
| 030 | - | - 0,8; + 1,7 | |
| 040 | - | - 2,0; + 2,5 |
| Наименование характеристики | Значение характеристики |
| Рабочие условия эксплуатации: | |
| температура окружающей среды, °С | от 0 до 55 |
| относительная влажность воздуха, %, не более | 95 |
| атмосферное давление, кПа | от 84 до 106 |
| Габаритные размеры, мм, не более: | |
| 8491 А, 8491В (диаметр х длина) | 21х67 |
| 8493 А, 8493В (диаметрх длина) | 13 х40 |
| 8493С-003, 8493С-006, 8493С-010, 8493С-020 (диаметрх длина) | 8х33,8 |
| 8493С-030, 8493С-040 (диаметрх длина) | 8х36,8 |
| 8490D-003, 8490D-006, 8490D-010, 8490D-020 (диаметрх длина) | 8х27 |
| 8490D-030, 8490D-040 (диаметрх длина) | 8х29 |
| 8490G-003, 8490G-006, 8490G-010, 8490G-020 (диаметрх длина) | 8х27 |
| 8490G-030, 8490G-040 (диаметрх длина) | 8х28 |
| 8498А (ширинах высота х глубина) | 83х114х152 |
| Масса, кг, не более: | |
| 8491 А, 8491В | 0,110 |
| 8493 А, 8493В | 0,030 |
| 8493С-003, 8493С-006, 8493С-010, 8493С-020 | 0,0085 |
| 8493С-030, 8493С-040 | 5 8 0 ,0 0, |
| 8490D-003, 8490D-006, 8490D-010, 8490D-020 8490D-030, 8490D-040 | 0,01 0,01 0,0072 0,0075 0,600 |
| 8490G-003, 8490G-006, 8490G-010, 8490G-020 | |
| 8490G-030, 8490G-040 8498А |
наносится на титульный лист руководства по эксплуатации типографским или иным способом и на лицевой панели аттенюатора в виде наклейки.
В комплект поставки входят:
- аттенюатор 8491А (модификация 003 или 006, или 010, или 020, или 030, или 040, или 050, или 060)
или 8491В (модификация 003 или 006, или 010, или 020, или 030, или 040, или 050, или 060),
или 8493А (модификация 003 или 006, или 010, или 020, или 030),
или 8493В (модификация 003 или 006, или 010, или 020, или 030),
или 8493 С (модификация 003 или 006, или 010, или 020, или 030, или 040),
или 8490D (модификация 003 или 006, или 010, или 020, или 030, или 040),
или 8490G (модификация 003 или 006, или 010, или 020, или 030, или 040),
или 8498А (по заказу) 1 шт.;
- руководство по эксплуатации 1 шт.;
- методика поверки 1 шт.
осуществляется по документу 651-14-29 МП «Инструкция. Аттенюаторы 8491А, 8491В, 8493А, 8493В, 8493С, 8498А, 8490D, 8490G. Методика поверки», утвержденному первым
Лист № 10 Всего листов 10
заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в декабре 2014 г.
Основные средства поверки:
- государственный первичный эталон единицы ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц ГЭТ 193-2011; динамический диапазон от 0 до 120 дБ, диапазон частот от 0 до 178 ГГц, неопределенность передачи единицы ослабления от 0,0005 до 0,2 дБ;
- анализатор цепей векторный N5247A, рег. № 53568-13, диапазон частот от 10 МГц до 67 ГГц, пределы допускаемой абсолютной погрешности измерений коэффициента передачи в диапазоне от 0 до минус 60 дБ ± 0,3 дБ.
Аттенюаторы 8491А, 8491В, 8493 А, 8493В, 8493С, 8498А, 8490D, 8490G. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к аттенюаторам 8491А, 8491В, 8493А, 8493В, 8493С, 8498А, 8490D, 8490G
Техническая документация изготовителя.
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз» (ООО «Кейсайт Текнолоджиз»)
Юридический адрес: 115054, г. Москва, Космодаминская наб., 52, стр.3 Почтовый адрес: 115054, г. Москва, Космодаминская наб., 52, стр. 3 Телефон: (459) 797-3900
