Государственный реестр средств измерений

Расходомеры Brooks® мод. MT3809G, MT3810G, 60774-15

60774-15
Расходомеры Brooks® моделей MT3809G, MT3810G (далее - расходомер) предназначены для измерений объемного расхода (объема) жидкостей и газов.
Карточка СИ
Номер в госреестре 60774-15
Наименование СИ Расходомеры
Обозначение типа СИ Brooks® мод. MT3809G, MT3810G
Изготовитель "Brooks Instrument Ltd.", Венгрия
Год регистрации 2015
Срок свидетельства 27.05.2020
МПИ (интервал между поверками) 3 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры Brooks® моделей MT3809G, MT3810G (далее - расходомер) предназначены для измерений объемного расхода (объема) жидкостей и газов.

Описание

Принцип действия расходомеров состоит в динамическом давлении на чувствительный элемент расходомера (далее - поплавок) жидкости (газа), протекающей через расходомер, вызывающем его перемещение. Магнит, установленный в поплавок, изменяет магнитное поле вокруг первичного измерительного преобразователя, вызывая перемещение поворотного магнита измерительного механизма отчетного устройства. Величина изменения магнитного поля зависит от высоты перемещения поплавка, которая пропорциональна объемному расходу жидкости (газа).

Расходомеры состоят из:

-    первичного измерительного преобразователя, представляющего собой поплавок, установленный в трубу переменного сечения;

-    механического отчетного устройства стрелочного типа.

Изготавливаются следующие модели расходомеров:

-    Расходомеры MT3809G - расходомеры с механическим отсчетным устройством стрелочного типа, которые могут быть укомплектованы:

а)    индуктивными переключателями сигнализации предельных значений объемного расхода жидкости (газа);

б)    преобразователем с или без индуктивных переключателей сигнализации предельных значений объемного расхода жидкости (газа), имеющим выходной унифицированный аналоговый сигнал постоянного тока и выходной цифровой сигнал с использованием протокола передачи данных HART для передачи измерительной информации во внешние измерительные системы;

в)    преобразователем с или без индуктивных переключателей сигнализации предельных значений объемного расхода жидкости (газа), имеющим дисплей на базе жидких кристаллов (далее - дисплей), выходной унифицированный аналоговый сигнал постоянного тока и выходной цифровой сигнал с использованием протокола передачи данных HART для передачи измерительной информации во внешние измерительные системы;

-    Расходомеры MT3810G - расходомеры с механическим отсчетным устройством стрелочного типа.

Детали расходомеров изготовлены с корозионно-устойчивым покрытием или из корозионно-устойчивых материалов. Детали расходомеров, соприкасающиеся с жидкостью, изготовлены из материалов, не снижающих качество жидкости, стойких к ее воздействию в пределах рабочего диапазона температур.

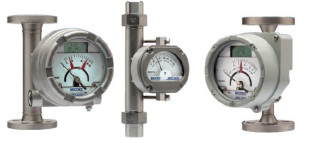

Общий вид расходомеров и схемы пломбировки показаны на рисунке 1.

Программное обеспечение

Расходомеры1 имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти преобразователя при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

ПО предназначено для: преобразования, обработки, отображения на дисплее и передачи измерительной информации об объемном расходе (объеме) жидкости (газа) во внешние измерительные системы.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные ПО

Значение

Идентификационное наименование ПО

Firmware,

38xxG

Номер версии ПО

01.02

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

_*

Алгоритм вычисления цифрового идентификатора ПО

_*

* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.

Таблица 2 - Верхние пределы диапазонов измерений объемного расхода жидкости (газа) и потеря давления

Типоразмер

расходомера

Код

поплавка

Верхний предел диапазона измерений объемного расхода*, Qmax

Потеря давления при Qmax, кПа, не более

жидкости, дм3/ч

газа, м3/ч

материал поплавка - нержавеющая сталь 316L или титан

0

0

0,96

44

1,2

1

0

1,3

59

1,2

2

0

3,6

130

1,2

3

0

10

350

1,2

4

0

21

650

3,2

5

0

42

1400

3,8

материал поплавка - нержавеющая сталь 316L

7

A

25

0,8

3

B*

65

2,1

3

C

130

3,9

3

D*

200

6,1

3,5

8

A

250

8,5

4,5

B

400

12

5,5

C

650

19

6

D

1000

35

13

10

A

1200

31

6

B

1500

51

7

C

2400

68

8,5

D

3500

100

15,5

12

A

4000

100

5

B

6000

150

6

C

8000

240

15

D

10000

340

30

13

A

6500

160

5

B

9500

260

6

C

12000

330

10

D

20000

650

30

15

A

20000

640

11

B

30000

900

14

C

40000

1200

28

16

A

49000

-

16

B

70000

-

21

C

100000

-

30

материал поплавка - сплав марки Hastelloy C-276

7

GA

110

3,7

2,5

GB

170

5,8***

5

8

A

250

8,3***

3

B

420

13***

4,5

C

500

16

4

D

850

30***

13

Типоразмер

расходомера

Код

поплавка

Верхний предел диапазона измерений объемного расхода , Qmax

Потеря давления при Qmax, кПа, не более

жидкости, дм3/ч

газа, м3/ч

материал поплавка - фторопласт-2 (ПВДФ/PVD

F)

10

A

1400

45

4,5

B

2000

63

10,6

C

2400

77

9

D

3000

95***

13

12

A

3000

95***

5

B

4000

120***

7,5

C

5000

150***

8,5

D

6000

- ~ -v *** 180

12

13

A

6000

180***

9,5

B

8000

250***

12,5

C

12000

л *** 370

20

D

15000

470***

22,5

Верхние пределы диапазона измерений объемного расхода приведены:

-    для жидкостей - по воде при температуре 21,11 °С;

-    для газов - по воздуху при температуре 0 °С и абсолютном давлении 101,3 кПа.

Минимальное рабочее избыточное давление 48 кПа.

Минимальное рабочее избыточное давление 200 кПа.

Пределы допускаемой приведенной погрешности измерений объемного расхода, %, не более, для моделей расходомеров:

MT3809G    ± 1; ± 2; ± 3; ± 5

MT3810G

± 5

± 0,25; ± 1 ± 0,25

± 1

± 0,4

Сходимость показаний, % от диапазона измерений объемного расхода, не более, для моделей расходомеров:

MT3809G

MT3810G

Пределы допускаемой основной приведенной погрешности преобразования объемного расхода жидкости (газа) в значение выходного унифицированный аналогового сигнала постоянного тока, %

Пределы допускаемой дополнительной приведенной погрешности преобразования объемного расхода жидкости (газа) в значение выходного унифицированный аналогового сигнала постоянного тока при отклонении температуры окружающей среды от 20 °С на каждые 10 °С, %

Пределы допускаемой относительной погрешности преобразования объема жидкости (газа) в значение дискретного выходного сигнала, %

± 1

от 1 до 300 от минус 50 до плюс 150 43,09

Диапазон кинематической вязкости, мм2/с, не более Диапазон температур жидкости, °С Максимальное рабочее избыточное давление, МПа Параметры выходных сигналов:

-    дискретный (открытый коллектор):

1)    вес импульса, литр/импульс.

0,001; 1; 1000 от 1 до 1000 0,5

30 (0,05) 1,2 (20) 4-20

2)    частота, Гц

3)    длительность, мс

4)    амплитуда тока (напряжения), мА:

низкий уровень высокий уровень

-    унифицированный аналоговый сигнал постоянного тока, мА

Рабочие условия эксплуатации:

-    температура окружающей среды, °С    от минус 40 до плюс 75

-    температура окружающей среды, °С для расходомеров, укомплектованных:

а)    индуктивными переключателями сигнализации

предельных значений объемного расхода жидкости (газа)    от минус 40 до плюс 70

б)    преобразователем    от минус 40 до плюс 70

в)    преобразователем, имеющим дисплей    от минус 20 до плюс 70

-    относительная влажность при температуре 35 °С, %, не более    98

-    атмосферное давление    от 84,0 до 106,7 Напряжение электрического питания расходомеров от сети

постоянного тока, В, для расходомеров, укомплектованных:

-    индуктивными переключателями сигнализации

предельных значений объемного расхода жидкости (газа)    от 5 до 25

-    преобразователем    от 21 до 30

-    преобразователем, имеющим дисплей    от 22,8 до 30,0 Габаритные размеры, мм:

а)    длина    218

б)    ширина    165

в)    высота    350 Присоединительные размеры в соответствии с эксплуатационной документацией Масса, кг, не более, для типоразмеров расходомеров:

-    0, 1, 2, 3, 4, 5, 7 и 8    13,2

-    10    16,8

-    12    21,3

-    13, 15 и 16    46,7 Средний срок службы, лет    10

Знак утверждения типа

наносится на лицевую панель расходомера методом фотолитографии или другим способом, не ухудшающим качество, на титульном листе руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность

Наименование

Количество

*

Расходомер Brooks®

1 шт.

Руководство по монтажу и эксплуатации

1 экз. на партию

Паспорт

1 экз.

Методика поверки

1 экз. на партию

Комплект монтажных частей и принадлежностей*

1 шт.

*

Модель расходомера, наличие комплекта монтажных частей и принадлежностей определяется договором на поставку.

Поверка

осуществляется в соответствии с документом МЦКЛ.0158.МП «Расходомеры Brooks® моделей MT3809G, MT3810G. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ»

20.03.2015 г.

Основные средства поверки - установки расходомерные с пределами допускаемой погрешности измерения (воспроизведения) объемного расхода жидкости (газа) не более 1/3 пределов допускаемой основной приведенной погрешности поверяемого расходомера для заданного диапазона измерений объемного расхода жидкости (газа).

Сведения о методах измерений

изложены в документе «Расходомеры Brooks® моделей MT3809G, MT3810G. Руководство по монтажу и эксплуатации».

Нормативные и технические документы, устанавливающие требования к расходомерам Brooks® моделей MT3809G, MT3810G

1.    ГОСТ 8.510-2002 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкости».

2.    ГОСТ 8.142-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости».

3.    ГОСТ Р 8.618-2006 «Государственная система обеспечения единства измерений Государственная поверочная схема для средств измерений объемного и массового расходов газа».

4.    Техническая документация «Brooks Instrument Ltd.», Венгрия.
