| Номер в госреестре | 60777-15 |
| Наименование СИ | Расходомеры-счетчики ультразвуковые |
| Обозначение типа СИ | ВЗЛЕТ РСЛ исп. РСЛ-212, РСЛ-222 |
| Изготовитель | АО "Взлет", г.С.-Петербург; ООО "ИТЦ Взлет", г.С.-Петербург. ООО "Техсервис", г.С.-Петербург; ООО "СКБ Взлет", г.С.-Петербург (срок свидетельства: 27.05.2020 г.) |
| Год регистрации | 2015 |
| Срок свидетельства | 03.06.2025 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики ультразвуковые «ВЗЛЕТ РСЛ» исполнений РСЛ-212, РСЛ-222 предназначены для измерения среднего объемного расхода, объема и уровня различных жидкостей в безнапорных трубопроводах и открытых каналах.
Принцип действия расходомеров основан на измерении методом акустической локации уровня протекающей в трубопроводе (канале) жидкости и пересчете его в соответствующее значение среднего расхода, а также объема.

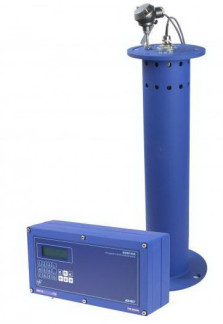

Конструктивно расходомеры состоят из одной или нескольких акустических систем (АС) и блока измерительного цифрового (БИЦ). АС включает в себя пьезоэлектрический преобразователь (ПЭП), предназначенный для излучения и приема ультразвуковых колебаний, и звуковод. АС комплектуется реперным отражателем или термопреобразователем сопротивления.
БИЦ формирует зондирующие импульсы для ПЭП, принимает и усиливает сигналы от ПЭП, измеряет времена прохождения ультразвукового сигнала в прямом и обратном направлении, осуществляет расчет вычисляемых параметров, информационный обмен с внешними устройствами и архивирование информации.
Для защиты от несанкционированного доступа расходомеры должны быть опломбированы в соответствии с рисунком 2.
1
2
1 - пломбировочное отверстие;
2 - пломба.
Рисунок 2 - Схема пломбировки расходомеров-счетчиков ультразвуковых «ВЗЛЕТ РСЛ»
исполнений РСЛ-212, РСЛ-222
Программное обеспечение расходомеров является встроенным. Операционная система программного обеспечения после включения питания проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.
Идентификационные данные программного обеспечения расходомеров приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВЗЛЕТ РСЛ |
| Номер версии (идентификационный номер) ПО, не ниже | 76.17.02.68 |
| Цифровой идентификатор ПО | 0х0682А |
| Другие идентификационные данные | - |
Программное обеспечение расходомеров не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Программное обеспечение не влияет на метрологические характеристики средства измерений. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — уровень «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2
| Наименование параметра | Значение параметра |
| Диапазон измерения уровня жидкости, мм | от 0 до 15 000 |
| Пределы допускаемой основной абсолютной погрешности при измерении уровня в нормальных условиях эксплуатации, мм исполнение РСЛ-222 исполнение РСЛ-212 | ±2 ±4 |
| Диапазон измерения расхода, м3/ч | от 0 до 107 |
| Пределы допускаемой относительной погрешности расходомеров при измерении среднего объемного расхода, объема жидкости, % исполнение РСЛ-222 исполнение РСЛ-212 | ±4 ±5 |
| Г абаритные размеры блока измерительного цифрового, мм, не более Масса блока измерительного цифрового, кг, не более Напряжение питания постоянного тока, В | 250x135x90 .................................................................2,5.................................................................. 24+2 |
| Потребляемая мощность, Вт, не более | 20 |
| Степень защиты | ГР54 |
| Среднее время наработки на отказ, ч, не менее, | 75 000 |
| Средний срок службы, лет, не менее | 12 |
| Условия эксплуатации блока измерительного цифрового: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от минус 10 до плюс 45 от 84,0 до 106,7 |
наносится на лицевую панель блока измерительного цифрового методом шелкографии и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 3
| Наименование и условные обозначения | Обозначение | Кол-во | Примечание |
| Расходомер-счетчик ультразвуковой «ВЗЛЕТ РСЛ» исполнений РСЛ-212, РСЛ-222 | В18.00-00.00 | 1 | в соответствии с заказом |
| Комплект монтажных частей | 1 | ||
| Комплект эксплуатационной документации в составе: | 1 | ||
| - паспорт | В18.00-00.00 ПС2 | ||
| - руководство по эксплуатации с методикой поверки | В18.00-00.00 РЭ2 |
осуществляется по методике, изложенной в разделе 4 «Методика поверки» руководства по эксплуатации В 18.00-00.00 РЭ2 «Расходомеры-счетчики ультразвуковые «ВЗЛЕТ РСЛ» исполнений РСЛ-212, РСЛ-222», утвержденной 12 декабря 2014г.
Основное поверочное оборудование:
- рулетка, 3ПК2-10АНТ-1, 0 - 5 м, цена деления 1 мм, абсолютная погрешность ±0,5мм, ГОСТ 7502-80;
- частотомер Ч3-64 ДЛИ 2.721.066 ТУ, относительная погрешность измерения частоты не более ± 0,10 %, абсолютная погрешность измерения количества импульсов не более ± 1 имп;
- магазин сопротивлений Р 4831, ГОСТ 23737-79, пределы допускаемого отклонения сопротивления не более ±0,022 %;
- вольтметр В7-21 И22.710.004 ТУ, основная погрешность измерения силы тока ±1 0,1 +
0,03 In/Ix |, %, где In, Ix - предел измерения и измеряемое значение силы тока.
В 18.00-00.00 РЭ2 «Расходомеры-счетчики ультразвуковые «ВЗЛЕТ РСЛ» исполнений РСЛ-212, РСЛ-222. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам ультразвуковым «ВЗЛЕТ РСЛ» исполнений РСЛ-212, РСЛ-222
1 ГОСТ 8.374-2013 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода (объема и массы) воды.
2 ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости.
3 ТУ 4213-018-44327050-2014 (В18.00-00.00 ТУ2). «Расходомеры-счетчики ультразвуковые «ВЗЛЕТ РСЛ» исполнений РСЛ-212, РСЛ-222. Технические условия».
