| Номер в госреестре | 60778-15 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | ООО "ПО "Нефтяное и газовое оборудование", г.Самара |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной цилиндрический РВС - 5000 (далее - резервуар) предназначен для измерения объема и хранения мазута.
Резервуар представляет собой металлический сосуд в форме вертикального цилиндра со стационарной крышей.
Крыша резервуара - щитовая коническая, состоящая из одинаковых плоских щитов заводского изготовления, укладываемых с уклоном 1:8 на центральное кольцо и стенку резервуара, собираемых друг с другом с помощью сварки внахлест.
Стенки резервуара состоят из отдельных листов, свальцованных по внутреннему радиусу резервуара.
Днище резервуара состоит из листов центральной части и кольцевых окраек, собираемых при монтаже полистовым методом.

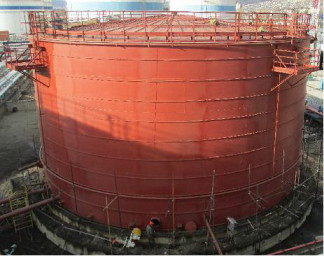

Резервуар снабжен площадками обслуживания и лестницей для доступа на крышу. Общий вид резервуара представлен на рисунке 1.
Номинальная вместимость, м , 5000;
Пределы допускаемой относительной погрешности
определения вместимости, % (геометрический метод) Габаритные размеры, мм, не более:
- диаметр
22800;
12430;
127,415;
от минус 30 до плюс 50.
- высота
Масса, т, не более
Температура окружающей среды, оС
наносят на титульный лист паспорта типографским способом.
Резервуар вертикальный стальной цилиндрический РВС - 5000 Паспорт
1 шт. 1 экз.
осуществляется по ГОСТ 8.570 - 2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Перечень основных средств поверки приведен в таблице 1 Таблица 1- Перечень основных средств поверки
| Наименование средств измерений | Тип | Основные метрологические характеристики |
| Рулетка измерительная металлическая 2-го класса точности | Р20Н2К | Номинальная длина шкалы - 20 м; допускаемое отклонение действительной длины интервалов шкалы при температуре 20 0С ±(0,3^0,15(L-1)) |
| Рулетка измерительная металлическая 2-го класса точности | Р20Н2Г | Номинальная длина шкалы - 20 м; допускаемое отклонение действительной длины интервалов шкалы при температуре 20 0С ±(0,3^0,15(L-1)) |
| Штангенциркуль | ТТТЦ-П | Диапазон измерения 0 - 250 мм; предел допускаемой погрешности 0,1 мм |
| Толщиномер ультразвуковой | А1207 | Диапазон измерения толщины от 0,8 до 30,0 мм; пределы допускаемой абсолютной погрешности ±(0,005-Х^0,1) |
отсутствуют.
Нормативные и технические документы, устанавливающие требования к резервуару вертикальному стальному цилиндрическому РВС - 5000
ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
ГОСТ 8.570-2000 «Резервуары стальные вертикальные цилиндрические. Методика поверки».
Лист № 3 Всего листов 3
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
ПБ 03-605-03 «Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов».
| Зарегистрировано поверок | 9 |
| Поверителей | 4 |
| Актуальность данных | 08.12.2024 |
