| Номер в госреестре | 60783-15 |
| Наименование СИ | Рефлектометры оптические |
| Обозначение типа СИ | 930ХС |
| Изготовитель | Компания "Greenlee Textron Inc.", США |
| Год регистрации | 2015 |
| Срок свидетельства | 27.05.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометры оптические 930ХС (далее по тексту - рефлектометры) предназначены для измерений ослабления в одномодовых и многомодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей и оценки неоднородностей оптического кабеля.
Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т. е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Рефлектометры представлены следующими моделями:
930ХС-20С - для одномодового оптического волокна на рабочие длины волн 1310, 1550 нм;
930ХС-30Б - для одномодового оптического волокна на рабочие длины волн 1310, 1550, 1625 нм;
930XC-30P - для одномодового оптического волокна на рабочие длины волн 1310, 1490, 1550 нм;
930XC-20M - для многомодового оптического волокна на рабочие длины волн 850,
1300 нм.
Результаты измерений в виде рефлектограмм могут быть сохранены в памяти прибора и при помощи порта USB переданы на персональный компьютер для дальнейшего анализа.
Каждая модель рефлектометра включает измеритель мощности, источник излучения и визуальный детектор повреждений, работающий на длине волны 650 нм и позволяющий оценить целостность волоконно-оптической линии.
Конструктивно рефлектометр выполнен в прямоугольном корпусе в виде переносного прибора. Основные элементы управления рефлектометра расположены на передней панели.
Для предохранения от ударов и повреждений корпус рефлектометра снабжен защитным резиновым кожухом.
Для ограничения доступа внутрь корпуса прибора производится его пломбирование. Пломбируется место соприкосновения передней и задней панелей корпуса на боковой стороне прибора.

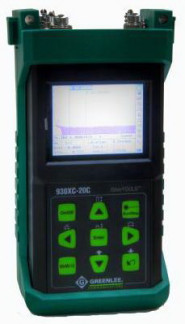

Общий вид рефлектометров оптических 930ХС и задняя панель представлены на рисунках 1 и 2.
Место размещения наклейки со знаком утверждения типа
^GREENIFP
се
Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометров, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера прибора. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 930ХС-20С для модели 930ХС-20С 930ХС-30Б для модели 930ХС-30Б 930ХС-30Р для модели 930ХС-30Р 930ХС-20М для модели 930ХС-20М |
| Номер версии (идентификационный номер) ПО | 6.08G |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню защиты в соответствии с Р 50.2.077-2014.
Таблица 2
| Наименование | Значение характеристики | |
| характеристики | модель 930ХС-20С | модель 930ХС-30Б |
| Тип волокна | одномодовое 9/125 мкм | |
| Рабочие длины волн, нм | 1310±20; 1550±20 | 1310±20;1550±20 1625±20 |
| Динамический диапазон измерений ослабления1, дБ, не менее (при длительности импульса 20 мкс, усреднении 3 мин, по уровню 98% от максимума шумов) | для длины волны 1310 нм: 33 для длины волны 1550 нм: 33 | для длины волны 1310 нм: 36 для длины волны 1550 нм: 35 для длины волны 1625 нм: 35 |
| Пределы допускаемой абсолютной погрешности измерения ослабления, дБ | ДА= ± 0,05 •А, где А - измеряемое ослабление, дБ | |
| Диапазоны измеряемых длин, км | 0 - 0,3; 0 - 1,3; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 120; 0 - 160; 0 - 240 | |
| 1 Динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при длительности импульса 20 мкс (в одномодовом режиме). | ||
| Наименование характеристики | Значение характеристики | |
| модель 930ХС-20С | модель 930ХС-30Б | |
| Пределы допускаемой основной абсолютной погрешности при измерении длины, м | ДЬ = ±(1 + 5 10-5L+5), где L - измеряемая длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м | |
| Мертвая зона, м, не более -при измерении ослабления............ -при измерении положения неоднородности........................... | 10 1,8 | 10 1,5 |
| Длительность зондирующих импульсов, нс | 5, 10, 30, 100, 300, 1000, 2000, 5000, 10000, 20000 | |
Таблица 3
| Наименование характеристики | Значение характеристики | |
| модель 930ХС-30Р | модель 930ХС-20М | |
| Тип волокна | одномодовое 9/125 мкм | многомодовое 50/125 мкм |
| Рабочие длины волн, нм | 1310 ± 20; 1490± 20; 1550±20 | 850±20; 1300±20 |
| Динамический диапазон измерений ослабления*, дБ, не менее (при усреднении 3 мин, по уровню 98% от максимума шумов) | при длительности импульсов 20 мкс для длины волны 1310 нм: 36 для длины волны 1490 нм: 35 для длины волны 1550 нм: 35 | при длительности импульсов 1 мкс для длины волны 850 нм: 19 для длины волны 1310 нм: 22 |
| Пределы допускаемой абсолютной погрешности измерения ослабления, дБ | ДА= ± 0,05-А, где А - измеряемое ослабление, дБ | |
| Диапазоны измеряемых длин, км | 0 - 0,3; 0 - 1,3; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 120; 0 - 160; 0 - 240 | для длины волны 850 нм: 0 - 0,1; 0 - 0,3; 0 - 0,5; 0 - 1,3; 0 - 2,5; 0 - 5; 0 - 10 для длины волны 1300 нм: 0 -0,1; 0 - 0,3; 0 - 0,5; 0 - 1,3; 0 - 2,5; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80 |
| 1 Динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при длительности импульса 20 мкс (в одномодовом режиме) и уровнем шумов при длительности импульса 1 мкс (в многомодовом режиме). | ||
| Наименование характеристики | Значение характеристики | |
| модель 930ХС-30Р | модель 930ХС-20М | |
| Пределы допускаемой основной абсолютной погрешности при измерении длины, м | AL = ±(1 + 5 10-5L+5), где L - измеряемая длина, м 5 - дискретность отсчета в измеряемом диапазоне длин, м | |
| Мертвая зона, м, не более -при измерении ослабления............ -при измерении положения неоднородности........................... | 14 2,5 | 10 1,8 |
| Длительность зондирующих импульсов, нс | 5, 10, 30, 100, 300, 1000, 2000, 5000, 10000, 20000 | для длины волны 850 нм: 12, 30,100, 275, 1000 для длины волны 1300 нм: 30, 100, 275, 1000, 2000 |
Таблица 4
| Наименование характеристики | Значение характеристики |
| Электропитание осуществляется: - от NiMH батареи - от сети переменного тока через блок питания (сетевой адаптер) напряжением, В частотой, Гц | 220 ± 22 50 ± 0,5 |
| Габаритные размеры (высота х ширина х глубина), мм, не более | 196 х 100 х 64 |
| Масса, кг, не более | 0,87 |
| Условия эксплуатации: Температура окружающей среды, °С Относительная влажность воздуха, % (без конденсации влаги) | От минус 10 до плюс 50 До 95 |
наносится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на заднюю панель корпуса рефлектометра методом наклеивания.
Таблица 5
| Наименование | Количество, шт. |
| Рефлектометр оптический 930ХС* | 1 |
| Блок питания (сетевой адаптер) | 1 |
| Кабель USB | 1 |
| Кабель последовательной передачи данных | 1 |
| Диск с программным обеспечением Trace Viewer | 1 |
| Защитный резиновый кожух | 1 |
| Руководство по эксплуатации | 1 |
| Мягкий футляр | 1 |
| * модель указывается при заказе | |
осуществляется по документу: Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки»
Основные средства поверки:
1 Рабочий эталон единиц длины и ослабления в световоде, ГР СИ № 58591-14. Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 1310 ± 20 нм, 1490 ± 20 нм; 1550 ± 20 нм; 1625 ± 20 нм.
Диапазон воспроизведения длины: 0,06 - 600 км. Пределы допускаемой основной абсолютной погрешности при воспроизведении длины: А = ± (0,15 + 5 10-6L), где L -воспроизводимая длина, м.
Диапазон измерений вносимого ослабления: 0 - 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления:
- для длин волн 1310 нм, 1490 нм, 1550 нм, 1625 нм: ± 0,015A, где А - измеряемое вносимое ослабление, дБ.
- для длин волн 850 нм, 1300 нм: ± 0,02A, где А - измеряемое вносимое ослабление,
дБ.
Длительность зондирующих импульсов:
- при проверке шкалы длин: 300, 1000, 3000, 10000, 30000 нс;
- при проверке шкалы ослаблений: 2000, 6000, 10000, 20000, 50000 нс.
2 Рабочий эталон единиц длины и ослабления в световоде, ГР СИ № 26439-04. Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 1310 ± 20, 1550 ± 20 нм. Диапазон воспроизведения длины: 0,06 - 600 км. Пределы допускаемой основной абсолютной погрешности при воспроизведении длины: А = ± (0,15 + 510-6L), где L - воспроизводимая длина, м.
Диапазон измерений вносимого ослабления: 0 - 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления: ± 0,015A, где А - измеряемое вносимое ослабление, дБ.
Длительность зондирующих импульсов:
- при проверке шкалы длин: 300, 1000, 3000, 10000, 30000 нс;
- при проверке шкалы ослаблений: 2000, 6000, 10000, 20000, 50000 нс.
3 Рабочий эталон средней мощности оптического излучения в волоконнооптических системах передачи РЭСМ-ВС, ГР СИ № 53225-13.
Основные метрологические характеристики:
10 2
- диапазон измеряемых значений средней мощности: (10 - 10 ) Вт;
- диапазоны длин волн исследуемого излучения: (500 - 1700) нм;
- пределы допускаемой основной относительной погрешности измерений средней
-10 -3
мощности на длинах волн калибровки в диапазоне от 10 до 2-10" Вт - ± 2,5 %, в диапазоне
3 2
от 2-10" до 10 Вт - ± 3,5 %, в рабочем спектральном диапазоне - ± 5 %, измерений
-10 -3
относительных уровней мощности в диапазоне от 10 до 2-10 Вт - ± 1,2 %.
3 Осциллограф цифровой запоминающий WaveJet 352, ГР СИ № 32488-06.
Основные метрологические характеристики:
Диапазон измерений: 0 - 500 МГц.
«Рефлектометр оптический 930ХС. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к рефлектометрам оптическим 930ХС
ГОСТ 8.585-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
