| Номер в госреестре | 60790-15 |
| Наименование СИ | Пирометры портативные |
| Обозначение типа СИ | IMPAC мод. IGA 15 plus, IS 8 pro, IS 8-GS pro, IGA 8 pro |
| Изготовитель | "LumaSense Technologies GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 27.03.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Пирометры портативные IMPAC модификации IGA 15 plus, IS 8 pro, IS 8-GS pro, IGA 8 pro (далее - пирометры) предназначены для бесконтактного измерения температуры объектов по их собственному тепловому излучению в диапазоне температуры от 250 °C до 2500 °C в зависимости от типа пирометра в пределах зоны, определяемой углом поля зрения.
Принцип работы пирометров, которые являются измерительными приборами оптикоэлектронного типа, заключается в измерении температуры объектов по их собственному тепловому излучению в пределах угла поля зрения.
Основными элементами пирометров являются: объектив, фокусирующий излучение объекта на приемник излучения; приемник излучения; электронный блок измерения и индикации. Выходной сигнал приемника излучения прямо пропорционален интенсивности поглощенного теплового излучения, которая в свою очередь связана с температурой объекта согласно закону Планка. Пирометры калибруют с помощью моделей абсолютно-черных тел. В конструкции корпуса пирометра предусмотрены легко разрушающиеся при попытке разбора крепления.

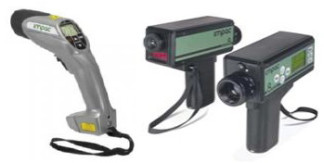

Рисунок 1 - Общий вид пирометров портативных IMPAC
Пирометр функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Пирометр может работать с автономным программным обеспечением (ПО) «PortaWin», поставляемым по отдельному заказу.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационное наименование ПО | Встроенное ПО пирометров IMP AC |
| Номер версии (идентификационный номер) ПО, не ниже | 1.10 |
| Цифровой идентификатор встроенного ПО | - |
| Другие идентификационные данные (если имеются) | - |
Лист № 2 Всего листов 4
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики.
| Наименование характеристики | IGA 15 plus | Модис IS 8 pro | эикация IS 8-GS pro | IGA 8 pro |
| 1 | 2 | 3 | 4 | 5 |
| Диапазоны измерений температуры, °С исполнение: MB16 MB18 MB20 MB25 | от 250 до 1800 | от 600 до 1800 от 750 до 2500 | от 1000 до 2000 | от 250 до 1800 от 280 до 2000 |
| Показатель визирования ) исполнение: MB16 MB18 MB20 MB25 | 1:200 | 1:310 1:500 | 1:180 | 1:230 1:310 |
| Излучательная способность (в) | от 0,1 до 1,0 с шагом 0,01 | |||
| Пределы допускаемой основной абсолютной погрешности при в=1 и температуре окружающего воздуха 23±5 °С, °С | ± (0,006-Тизм) | ± (0,004-Тизм + 1) | ||
| Пределы допускаемой дополнительной абсолютной погрешности измерений при изменении температуры окружающего среды на 1,0 °С при отклонении от 23 ±5 °C, °C | ± (0,0001 • Тизм) | |||
| Повторяемость результатов измерений при температуре окружающего воздуха 23±5 °С, °С, не более - в диапазоне до 800 °C - в диапазоне выше 800 °C | 0,002-Тизм | 3 00 £ o' о из ,0 и 0, | ||
| Температурное разрешение, °С - в диапазоне до 999,9 °C - в диапазоне выше 999,9 °C | 0,1 1,0 | |||
| Интерфейс | USB 2.0 | |||
| Аналоговый выход | 1 мВ/°С, с разрешающей способностью 1 градус | |||
| Объем встроенной памяти, значений | 750 | 4000 | ||
| Напряжение питания постоянным током (батареи), В | 9 ± 1,8 | |||
| Г абаритные размеры, мм, не более - длина - высота - ширина | 90 210 45 | 210 175 75 | ||
| Масса, кг, не более | 0,34 | 1,2 | ||
| 1 | 2 | 3 | 4 | 5 |
| Условия эксплуатации: - диапазон окружающей температуры, °С - диапазон относительной влажности воздуха, % | от 0 до 60 до 80 | от 0 до 50 до 80 | ||
| Условия транспортирования и хранения: - диапазон окружающей температуры, °С | от минус 20 до 70 | от минус 10 до 65 | ||
| - диапазон относительной влажности воздуха, % | до 80 | |||
| Время наработки до метрологического отказа, ч | 10000 | |||
| Средний срок службы, лет, не менее | 7 | |||
*)
’ Примечание: По требованию заказчика могут поставляться исполнения пирометров портативных IMPAC модификации IGA 15 plus обладающие следующими характеристиками поля зрения (таблица 3).
| Таблица 3 - Поле з | рение пирометров модификации IGA 15 plus | |
| Тип объектива | Расстояние до объекта, мм | Диаметр области измерения, мм |
| 400 | 7,5 | |
| Стандартный | 800 | 4,0 |
| 1500 | 17,0 | |
| 125 | 6,1 | |
| Короткофокусный | 250 | 1,25 |
| 500 | 13,5 | |
По требованию заказчика могут поставляться исполнения пирометров портативных IMPAC модификации IS 8 pro, IS 8-GS pro, IGA 8 pro обладающие следующими характеристиками поля зрения (таблица 4).
Таблица 4 - Поле зрение пирометров модификации IS 8 pro, IS 8-GS pro, IGA 8 pro
| Тип объектива | Расстояние до объекта, мм | Диаметр области измерения, мм | ||||
| IS 8 pro исполнение MB18 | IS 8 pro исполнение MB25 | IS 8-GS pro исполнение MB20 | IGA 8 pro исполнение MB16 | IGA 8 pro исполнение MB20 | ||
| Стандартный | 500 | 1,6 | 1,0 | 2,8 | 2,2 | 1,6 |
| 1000 | 3,2 | 2,0 | 5,6 | 4,4 | 3,2 | |
| 2000 | 6,4 | 4,0 | 11,0 | 8,7 | 6,4 | |
| 3000 | 9,6 | 6,0 | 17,0 | 13,3 | 9,6 | |
| 4000 | 13,0 | 8,0 | 22,0 | 17,5 | 13,0 | |
| 5000 | 16,0 | 10,0 | 28,0 | 22,0 | 16,0 | |
| 9000 | 29,0 | 18,0 | 51,0 | 40,0 | 29,0 | |
| Короткофокусный | 250 | 0,8 | 0,5 | 1,4 | 1,1 | 0,8 |
| 500 | 1,6 | 1,0 | 2,8 | 2,2 | 1,6 | |
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографическим способом и на прибор в виде наклейки.
Таблица 5
| Пирометр портативный IMPAC (модификация в соответствии с заказом) | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП2412-0045-2014 | 1 экз. |
| Транспортировочный кейс | 1 шт. |
По дополнительному заказу поставляются: ПО «PortaWin», короткофокусный объектив, защитный экран и другие аксессуары, приведенные в Руководствах по эксплуатации на пирометры конкретной модификации и исполнения.
осуществляется по документу МП 2412-0045-2014 «Пирометры портативные IMPAC модификации IGA 15 plus, IS 8 pro, IS 8-GS pro, IGA 8 pro. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в марте 2015 г.
Основные средства поверки:
Рабочие эталоны единицы температуры 1-го разряда по ГОСТ 8.558-2009
Методы измерений изложены в руководствах по эксплуатации «Пирометры портативные IMPAC модификации IS 8 pro, IS 8-GS pro, IGA 8 pro», «Пирометры портативные IMPAC модификации IGA 15 plus».
Нормативные и технические документы, устанавливающие требования к пирометрам портативным IMPAC модификации IGA 15 plus, IS 8 pro, IS 8-GS pro, IGA 8 pro
1. ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
2. ГОСТ 28243-96 «Пирометры. Общие технические требования».
3. Техническая документация фирмы «LumaSense Technologies GmbH», Германия.
