| Номер в госреестре | 60791-15 |
| Наименование СИ | Хроматографы газовые промышленные специализированные |
| Обозначение типа СИ | МикроСАМ РУС |
| Изготовитель | ООО "НПО "ЭКОХИМПРИБОР", г.Дубна |
| Год регистрации | 2015 |
| Срок свидетельства | 27.05.2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы газовые промышленные специализированные МикроСАМ РУС (далее - хроматограф) предназначены для непрерывного автоматического измерения молярной доли компонентов газа горючего природного (далее - ГГП) в соответствии с ГОСТ 31371.7-2008 с последующим расчетом значений физико-химических показателей проб газа горючего природного по ГОСТ 31369-2008.
Принцип действия хроматографов основан на разделении пробы анализируемой смеси на компоненты в хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой и подвижной фазой - газом-носителем и последующем детектировании компонентов смесей с помощью детекторов.
Хроматограф представляет собой стационарную автоматизированную измерительную систему универсального назначения, смонтированную в полевом корпусе, состоящую из следующих основных функциональных узлов:
- аналитический модуль;
- модуль управления и обработки данных;
- электронные регуляторы давления с модулем управления;
- электромагнитные клапаны;
- дисплей.
Хроматограф предназначен для непрерывной работы в автоматическом режиме в течение длительного времени.
В состав аналитического модуля входят следующие компоненты:
- регулятор температуры (нагреватель);
- хроматографические колонки;
- детекторы по теплопроводности (ДТП);
- мембранный клапан;
- пробоотборная петля;
- бесклапанные переключатели потоков.
Аналитический модуль термостатирован (теплоизолирован).
В состав модуля управления и обработки данных входят следующие компоненты:
- коммуникационный и аналитический контроллер - CAC-плата;
- процессор обработки данных в реальном времени - RSP-плата.
Хроматограф выполнен во взрывозащищённом исполнении вида «Взрывонепроницаемая оболочка» «D» с маркировкой взрывозащиты 1ExdIICT4X.
Степень защиты обеспечивается оболочкой IP65.
Степень защиты от поражения электрическим током - класс III.
Градуировка хроматографа проходит в автоматическом режиме методом абсолютной градуировки (по одной точке) в соответствии с ГОСТ 31371.7-2008 с использованием ГСО состава природного газа. Измерение молярной доли азота проводится суммарно с кислородом.
Молярная доля метана определяется как разность между 100 % и суммой измеренных значений молярной доли определяемых компонентов и значений молярной доли неопределяемых компонентов, учитываемых как условно-постоянные.

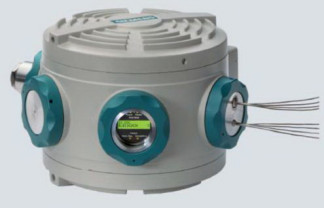

Внешний вид хроматографа приведен на рисунке 1.
Хроматографы имеют программное обеспечение SITRANS CV версии 3.10.00 включающее в себя встроенное программное обеспечение с метрологически значимой частью SICV версия 3.10.03 и сервисное программное обеспечение CVControl.
Уровень защиты ПО SITRANS CV от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно п. 4.5 Р 50.2.077-2014.
Метрологически значимой частью встроенного ПО является управляющая программа SICV версии 3.10.03, загруженная в хроматограф.
ПО CVControl версия 2.8.2.0 - пользовательский графический интерфейс, предназначенный для управления хроматографом и устанавливаемый на компьютер.
Программное обеспечение SITRANS CV версии 3.10.00 аттестовано ФГУП «ВНИИМ им. Д.И. Менделеева» 26 февраля 2015 г. «Свидетельство № ПО-202-01-2015 о метрологической аттестации программного обеспечения (программы) SITRANS CV версии 3.10.00, включающего в себя встроенное программное обеспечение с метрологически значимой частью SICV версии 3.10.03 и сервисное программное обеспечение CVControl.
Идентификационные данные ПО SITRANS CV представлены в таблице 1.
Таблица 1.
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | ВПО SICV |
| Номер версии (идентификационный номер) ПО | 3.10.03 |
| Контрольная сумма ПО | 909D (по алгоритму CRC16) |
| Идентификационное наименование ПО | СПО CVControl * |
| Номер версии (идентификационный номер) ПО | не ниже 2.8.2.0 |
* не является метрологически значимым, указывается для справки.
Диапазоны измерений молярной доли компонентов газа горючего природного и пределы допускаемой абсолютной погрешности хроматографа приведены в таблице 2. Таблица 2.
| Наименование компонента | Диапазон измерений молярной доли компонента, % | Пределы допускаемой абсолютной погрешности ±Д (х)*, % |
| Этан | 0,005 - 15 | 0,04-х + 0,00026 |
| Пропан | 0,005 - 6,0 | 0,06-х + 0,00024 |
| Изобутан | 0,005 - 4,0 | 0,06-х + 0,00024 |
| н-Бутан | 0,005 - 4,0 | 0,06-х + 0,00024 |
| Изопентан | 0,005 - 2,0 | 0,06-х + 0,00024 |
| н-Пентан | 0,005 - 2,0 | 0,06-х + 0,00024 |
| Неопентан (2,2-Диметилпропан) | 0,005 - 0,05 | 0,06-х + 0,00024 |
| Гексаны (С6+высшие) ) | 0,0050 - 1,5 | 0,06-х + 0,00024 |
| Диоксид углерода | 0,005- 10,0 | 0,06-х + 0,0012 |
| Азот (суммарный пик с кислородом и аргоном) | 0,005 - 15 | 0,04-х + 0,0013 |
| Метан | 40 - 99,97 | -0,0187-х + 1,88 |
| * - соответствует абсолютной расширенной неопределенности результата измерения молярной доли компонента U(x), %, при коэффициенте охвата k=2. 1) Суммарное значение молярной доли углеводородов С6+высшие не должно превышать 1,5%; х - измеренное значение молярной доли компонента ГГП. | ||
Технические и эксплуатационные характеристики хроматографа указаны в таблице
3.
Таблица 3.
| Наименование параметра | МикроСАМ РУС |
| Электропитание, В | 24 В постоянного тока (18,5 - 30,2 В) |
| Г абаритные размеры (Ш хВ хГ), мм, не более | 360x220x300 |
| Масса, кг, не более | 15 |
| Среднее время наработка на отказ, ч | 26280 |
| Средний срок службы, лет | 8 |
| Условия эксплуатации: | |
| Диапазон температур окружающей среды для, °С | Минус 10°C до плюс 55°C (кратковременно от минус 20 °С) |
| Относительная влажность, %, не более | 90 |
| Диапазон атмосферного давления, кПа | 84 - 107 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую панель корпуса хроматографа в виде наклейки.
Комплект поставки в соответствии с заказом и эксплуатационной документацией. Руководство по эксплуатации Методика поверки МП-242-1855-2015.
осуществляется по документу МП-242-1855-2015 «Хроматографы газовые промышленные специализированные МикроСАМ РУС Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" 15.01.2015 года.
Основные средства поверки: стандартные образцы состава природного газа ГСО 9299-2009 (ИПГ-13).
приведены в: ГОСТ 31371.7-2008 «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Методика выполнения измерений молярной доли компонентов»
Нормативные и технические документы, устанавливающие требования к хроматографам газовым промышленным специализированным МикроСАМ РУС
ГОСТ 8.578-2008 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»
Технические условия ТУ4215-001-86648526-2014.
