| Номер в госреестре | 60793-15 |
| Наименование СИ | Комплексы радиоизмерительные портативные |
| Обозначение типа СИ | S412E |
| Изготовитель | "Anritsu Company", США |
| Год регистрации | 2015 |
| Срок свидетельства | 27.03.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы радиоизмерительные портативные S412E предназначены для измерения параметров сигналов (мощность, частота, параметры спектра и модуляции) и коаксиальных трактов (коэффициенты отражения и передачи), а также для воспроизведения высокочастотных сигналов.
В состав комплексов радиоизмерительных портативных S412E входят:
- измеритель коэффициентов отражения и передачи;
- анализатор спектра
- анализатор узкополосной частотной модуляции;
- широкополосный измеритель мощности;
- векторный генератор сигналов.
Синхронизация осуществляется от внутреннего опорного кварцевого генератора либо от внешнего источника синхронизации, в качестве опции - по сигналу GPS с использованием соответствующей антенны.
В режиме измерений коэффициента отражения S11 и коэффициента передачи S21 принцип действия основан на сравнении амплитуды и фазы сигнала, подаваемого на вход исследуемого устройства, с амплитудой и фазой сигнала, отраженного от входа устройства либо поступающего с его выхода. Тестовый сигнал формируется от высокостабильного генератора на фиксированной частоте, или в выбранной полосе частот с непрерывной либо однократной разверткой. Представление измеряемых параметров производится в полярных координатах (модуль и фаза) или в декартовых координатах (действительная и мнимая части), а также в виде диаграммы Смита (волновое сопротивление).
Принцип действия в режиме анализатора спектра основан на последовательном супергетеродинном преобразовании входного высокочастотного сигнала на промежуточной частоте в сигнал низкой частоты и выделении его огибающей. Для развертки спектра используется генератор качающейся частоты синтезаторного типа с внутренней или внешней синхронизацией. Мгновенные значения напряжения низкой частоты преобразуются аналогоцифровым преобразователем в цифровой код и отображаются на дисплее прибора в виде спектрограммы, параметры которой задаются пользователем.
Векторный генератор позволяет воспроизводить немодулированные синусоидальные сигналы, а также сигналы с векторной модуляцией с использованием записанных в памяти сигналов по различным стандартам (при заказе соответствующих опций).

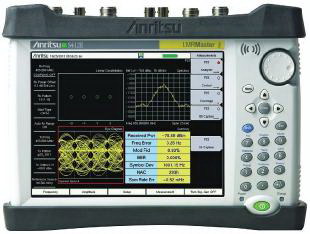

Комплексы радиоизмерительные портативные S412E оснащены цветным дисплеем с графическим пользовательским интерфейсом, имеют возможность подключения периферийных устройств и дистанционного управления через порт USB.
Питание осуществляется от встроенного аккумулятора, от внешнего источника постоянного напряжения, или от сети переменного напряжения через адаптер.
Комплексы радиоизмерительные портативные S412E выпускаются в базовом исполнении (с диапазоном частот до 1,6 ГГц) и с набором заказных аппаратных, функциональных и программных опций, перечисленных ниже._
| 0006 | диапазон частот анализатора спектра до 6 ГГц |
| 0010 | встроенный источник постоянного напряжения смещения |
| 0015 | векторный вольтметр |
| 0016 | диапазон частот измерителя коэффициентов отражения и передачи до 6 ГГц |
| 0019 | прецизионный измеритель мощности (измерительные преобразователи мощности с интерфейсом USB по отдельному заказу) |
| 0025 | анализатор интерференции (рекомендуется наличие опции 0031) |
| 0027 | сканер каналов |
| 0031 | приемник навигационной системы GPS (антенна по отдельному заказу) |
| 0037 | эфирные измерения сигналов IEEE 802.16 Mobile WiMAX (при наличии опции 0031) |
| 0046 | ВЧ анализ сигналов IEEE 802.16 Fixed WiMAX (при наличии опции 0031) |
| 0047 | демодуляция сигналов IEEE 802.16 Fixed WiMAX (при наличии опции 0031) |
| 0066 | ВЧ анализ сигналов IEEE 802.16 Mobile WiMAX (при наличии опции 0031) |
| 0067 | демодуляция сигналов IEEE 802.16 Mobile WiMAX (при наличии опции 0031) |
| 0431 | картографирование зоны покрытия (при наличии опции 0031) |
| 0509 | анализ параметров модуляции AM/FM/PM |
| 0521 | анализ сигналов P25/P25p2 |
| 0522 | анализ зон покрытия для сигналов P25/P25p2 (при наличии опций 0031, 0521) |
| 0531 | анализ сигналов NXDN |
| 0532 | анализ зон покрытия для сигналов NXDN (при наличии опций 0031, 0531) |
| 0541 | ВЧ анализ сигналов LTE (при наличии опции 0031) |
| 0542 | проверка качества модуляции сигналов LTE (при наличии опции 0031) |
| 0546 | эфирные измерения сигналов LTE (при наличии опции 0031) |
| 0581 | анализ сигналов TETRA |
| 0582 | анализ зон покрытия для сигналов TETRA (при наличии опций 0031, 0581) |
| 0591 | анализ сигналов DMR2 |
| 0592 | анализ зон покрытия для сигналов DMR2 (при наличии опций 0031, 0591) |
| 0721 | анализ сигналов PTC |
| 0722 | анализ зон покрытия для сигналов PTC (при наличии опций 0031, 0721) |
Комплексы радиоизмерительные портативные S412E выполнены в ударопрочном корпусе. Вид лицевой панели показан на рисунке 1, вид верхней панели - на рисунке 2.
По условиям эксплуатации комплексы радиоизмерительные портативные S412E соответствуют группе 4 ГОСТ 22261-94.
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы, обработки и представления измерительной информации, а также взаимодействия с подключаемыми по интерфейсу внешними устройствами. В комплект поставки входит также пакет лицензионных программ “Anritsu Software Tool Box”, который может быть установлен на внешнем компьютере для расширения возможностей отображения, обработки и хранения измерительной информации.
Уровень защиты от непреднамеренных и преднамеренных изменений - «низкий» по Р50.2.077-2014 (класс риска “A” по WELMEC 7.2).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| идентификационное наименование | LMR Master S412E Application Package |
| идентификационный номер версии | 1.11 и выше |
Метрологические и технические характеристики комплексов радиоизмерительных портативных S412E представлены в таблице 2.
Таблица 2
| РЕЖИМ ИЗМЕРИТЕЛЯ КОЭФФИЦИЕНТОВ ОТРАЖЕНИЯ И ПЕРЕДАЧИ | ||
| диапазон частот | ||
| стандартное исполнение | от 500 кГц до 1,6 ГГц | |
| опция 0016 | от 500 кГц до 6,0 ГГц | |
| разрешение по частоте | 1 Гц | |
| пределы допускаемой основной относительной погрешности частоты генератора при температуре (23 ± 5) °С | ± 2,5 -10-6 | |
| пределы допускаемой дополнительной погрешности частоты генератора в рабочем диапазоне температур | не нормируются | |
| уровень мощности тестового сигнала генератора | ||
| высокий уровень на частотах до 3 ГГц на частотах свыше 3 ГГц | + 3 дБм 1 0 дБм | |
| низкий уровень | минус 25 дБм | |
| полоса пропускания на промежуточной частоте | от 10 Гц до 100 кГц | |
| динамический диапазон измерения коэффициента передачи (высс сигнала, полоса пропускания на промежуточной частоте 10 Гц) на частотах от 2 МГц до 4 ГГц на частотах свыше 4 до 6 ГГц | жий уровень тестового 100 дБ 90 дБ | |
| направленность измерительного моста, не менее | 42 дБ | |
| пределы допускаемой относительной погрешности измерения КСВН в поверяемых отметках | ||
| КСВН = 1,4 на частотах до 3 ГГц КСВН = 1,4 на частотах свыше 3 ГГц | нижний - 3,5 % -5 % -5 % -6% | верхний + 4 % + 6 % + 6 % + 7,5 % |
| КСВН = 2,0 на частотах до 3 ГГц | ||
| КСВН = 2,0 на частотах свыше 3 ГГц | ||
| пределы допускаемой абсолютной погрешности измерения модул диапазоне от 0 до минус 32 дБ на частотах до 3 ГГц на частотах свыше 3 ГГ ц | 1я коэффициента передачи в ± 0,3 дБ ± 0,5 дБ | |
| РЕЖИМ АНАЛИЗАТОРА СПЕКТРА | |
| диапазон частот | |
| стандартное исполнение | от 9 кГц до 1,6 ГГц |
| опция 0006 | от 9 кГц до 6,0 ГГц |
| разрешение по частоте | 1 Гц |
| пределы допускаемой относительной погрешности частоты опорного генератора 50 при температуре от 0 до 50 оС при выпуске из производства или после подстройки | ± 1,210-7 |
| пределы допускаемого относительного дрейфа частоты опорного генератора 5А за 1 год | ± 110-6 |
| пределы допускаемой абсолютной погрешности измерения частоты F, Гц | |
| базовое исполнение, при температуре от 0 до 50 оС через N лет со дня выпуска или подстройки опорного генератора | ±(50+N-5a)-F |
| опция 0047 при температуре от 15 до 35 °С | ± (710’8 + 50 + N-5a)-F |
| опция 0067 при температуре от 15 до 3 5 °С | ± (2 10-8 + 50 + N-5a)-F |
| опции 0521, 0531, 0542, 0591, 0581, 0721 при температуре от 15 до 35 °С | ± [(50 + N-5a>F + 10 Гц] |
| опция 0031 при подключенной антенне GPS | ±5-16'8 |
| частота сигнала внешней синхронизации | 1; 5; 10; 13 МГц |
| полоса пропускания | |
| в основном режиме по уровню 3 дБ с шагом 1-3-10 | от 10 Гц до 3 МГц |
| в режиме квазипикового детектора по уровню 6 дБ | 200 Гц; 9 кГц; 120 кГц |
| уровень фазовых шумов на центральной частоте 1 ГГц, не более | |
| при отстройке на 10 кГц | минус 100 дБн/Гц |
| при отстройке на 100 кГц | минус 105 дБн/Гц |
| при отстройке на 1 МГц | минус 115 дБн/Гц |
| максимальный уровень измеряемой мощности | + 26 дБм |
| диапазон установки опорного уровня | от минус 120 до + 30 дБм |
| диапазон ослабления входного аттенюатора (ступенями по 5 дБ) | от 0 до 55 дБ |
| пределы допускаемой относительной погрешности измерения мощности от минус 50 до 0 дБм | |
| базовое исполнение и опция 0006 при температуре от мину на частотах свыше 100 кГц до 4 ГГц на частотах свыше 4 ГГц | : 10 до + 50 °С ± 1,25 дБ ± 1,5 дБ |
| опции 0521, 0531, 0591, 0581, 0721 при температуре от 15 до 35 °С | ± 1,25 дБ |
| опции 0046, 0066, 0541 при температуре от 15 до 35 оС | ± 1,5 дБ |
| усредненный уровень собственных шумов, нормализованный к полосе пропускания 10 Гц при ослаблении аттенюатора 0 дБ, не более | |
| без предварительного усилителя, опорный уровень м на частотах от 10 МГц до 2,4 ГГц на частотах свыше 2,4 до 4 ГГц на частотах свыше 4 до 5 ГГц на частотах свыше 5 до 6 ГГц | шнус 20 дБм минус 131 дБм минус 127 дБм минус 124 дБм минус 116 дБм |
| с предварительным усилителем, опорный уровень м1 на частотах от 10 МГц до 2,4 ГГц на частотах свыше 2,4 до 4 ГГц на частотах свыше 4 до 5 ГГц на частотах свыше 5 до 6 ГГц | шус 50 дБм минус 147 дБм минус 144 дБм минус 140 дБм минус 133 дБм |
| уровень помех, не связанных с входом, при ослаблении входного аттенюатора 0 дБ, типовое значение, не более | минус 90 дБм |
| уровень негармонических помех, связанных с входом (уровень на входе минус 30 дБм, ослабление аттенюатора 0 дБ, полоса обзора не более 1,7 ГГц), типовое значение, не более | минус 75 дБн |
| уровень гармонических искажений второго порядка, типовое значение, не более | |
| на частотах до 200 МГц | минус 60 дБн |
| на частотах свыше 200 МГц до 3 ГГц | минус 70 дБн |
| РЕЖИМ ШИРОКОПОЛОСНОГО ИЗМЕРИТЕЛЯ | МОЩНОСТИ |
| диапазон частот | |
| стандартное исполнение | от 10 МГц до 1,6 ГГц |
| опция 0006 | от 10 МГц до 6,0 ГГц |
| диапазон измерения уровня мощности | от минус 120 до + 26 дБм |
| пределы допускаемой относительной погрешности измерения мощности от минус 50 до 0 дБм при температуре от минус 10 оС до + 50 оС | ± 1,25 дБ |
| РЕЖИМ АНАЛИЗАТОРА УЗКОПОЛОСНОЙ ЧАСТОТ! | НОЙ МОДУЛЯЦИИ |
| диапазон частот | |
| стандартное исполнение | от 100 кГц до 1,6 ГГц |
| опция 0006 | от 100 кГц до 6,0 ГГц |
| частота среза фильтров верхних частот | 300 Гц; 3 кГц |
| частота среза фильтров нижних частот | 300 Гц; 3 кГц; 15 кГц |
| пределы допускаемой абсолютной погрешности измерения частоты F при температуре от 15 до 35 оС | ± [(50 + №5а)^ + 10 Гц] |
| пределы допускаемой относительной погрешности измерения мощности от минус 50 до 0 дБм при температуре от 15 до 35 оС | ± 1,25 дБ |
| РЕЖИМ ГЕНЕРАТОРА СИГНАЛОВ | |
| диапазон частот | от 500 кГц до 1,6 ГГц |
| пределы допускаемой относительной погрешности воспроизведения частоты при температуре от 0 до 50 оС через N лет со дня выпуска или подстройки | ± (50 + №5а) |
| диапазон воспроизведения уровня мощности | от минус 120 до 0 дБм |
| пределы допускаемой относительной погрешности воспроизведения уровня мощности от минус 50 до 0 дБм при температуре от 15 до 35 оС | ± 2,0 дБ |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| время непрерывной работы от аккумулятора, не менее | 3 часа |
| габаритные размеры, мм | 273 х 199 х 91 |
| масса, не более | 3,6 кг |
| рабочие условия применения | группа 4 ГОСТ 22261-94 |
| температура окружающей среды | от минус 10 до + 55 °С |
| относительная влажность воздуха без конденсата, не более | 95 % |
| условия транспортирования и хранения | |
| температура окружающей среды | от минус 40 до + 71 °С |
| относительная влажность воздуха без конденсата, не более | 95 % |
| электромагнитная совместимость (для класса “B”) | по ГОСТ Р 51522.1-2011 |
| безопасность | по ГОСТ 12.2.091-2012 |
Примечания к таблице 2:
1 Здесь и далее сокращение «дБм» обозначает уровень мощности сигнала в дБ относительно мощности 1 мВт.
2 Здесь и далее сокращение «дБн» обозначает уровень мощности сигнала в дБ относительно уровня мощности на центральной (несущей) частоте.
Знак утверждения типа наносится заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность комплексов радиоизмерительных портативных S412E приведена в таблице 3.
Таблица 3
| Наименование и обозначение | Кол-во, шт. |
| Комплекс радиоизмерительный портативный S412E | 1 |
| Опции | по заказу |
| Компакт-диск с документацией 10920-00060 | 1 |
| Руководство пользователя на русском языке 10580-00318R | 1 |
| Мягкий чехол-сумка 2000-1654-R | 1 |
| Аккумулятор Li-Ion (7,5 А-ч) 633-75 | 1 |
| Адаптер для сети переменного тока 40-187-R | 1 |
| Адаптер для автомобильного прикуривателя 806-141-R | 1 |
| Кабель USB мини A/B 3-2000-1498 | 1 |
| Техническое описание “LMR Master S412E Technical Data Sheet” | 1 |
| Калибровочные модули 0SLN50-1, 0SLNF50-1 | по заказу |
| Принадлежности (ВЧ кабели и адаптеры, антенны) | по заказу |
| Методика поверки МП РТ 2248-2015 | 1 |
Поверка выполняется по документу МП РТ 2248-2015 «ГСИ. Комплексы радиоизмерительные портативные S412E. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 30.03.2015 г.
Рекомендуемые средства поверки указаны в таблице 4.
Таблица 4
| Средство поверки и требования к его метрологическим характеристикам | Рекомендуемое средство поверки и его метрологические характеристики |
| 1 | 2 |
| стандарт частоты относительная погрешность частоты 10 МГц не более ± 5 10-9; уровень сигнала от 0 до + 10 дБм | стандарт частоты рубидиевый Stanford Research Systems FS725 выходной сигнал частотой 10 МГц; годовой дрейф частоты не более ± 5 10-10; уровень сигнала + 7 дБм |
| частотомер | частотомер универсальный Tektronix |
| разрешение на частоте 1 ГГц не хуже 1 Гц; вход внешней синхронизации 10 МГц | FCA3003 разрешение 0,01 Гц на частоте 1 ГГц; вход внешней синхронизации 10 МГц |
| 1 | 2 |
| генератор сигналов | генератор сигналов Anritsu MG3691 |
| диапазон частот от 10 МГц до 6 ГГц; диапазон уровня от минус 50 до + 10 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более минус 110 дБн/Гц | с опциями 2, 4 диапазон частот от 8 МГц до 10 ГГц; диапазон уровня от минус 110 до + 15 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более минус 110 дБн/Гц |
| аттенюатор 20 дБ диапазон частот от 500 кГц до 6 ГГц; относительная погрешность определения действительного значения ослабления на частотах не более ± 0,1 дБ; КСВН не более 1,25 | аттенюатор коаксиальный Agilent 8191B-020 номинальное значение 20 дБ; погрешность определения действительного значения ослабления на частотах от 0 до 12,4 ГГц не более ± 0,09 дБ; КСВН на частотах от 0 до 8 ГГц не более 1,2 |
| меры КСВН 1,4 ± 0,1; 2,0 ± 0,1 диапазон частот от 500 кГц до 1,6 ГГц (для опции 0016 до 6 ГГц) относительная погрешность определения действительного значения КСВН = 1,4 не более ± 1,0 %; относительная погрешность определения действительного значения КСВН = 2,0 не более ± 1,5 % | нагрузки из комплекта мер КСВН и полного сопротивления ЭК9-140 диапазон частот от 0 до 4 ГГц; относительная погрешность определения действительного значения КСВН 1,4 не более 1,0 %, КСВН 2,0 не более ± 1,5 % при наличии опции 0016: нагрузки из комплекта мер КСВН и полного сопротивления ЭК9-145 диапазон частот от 4 до 18 ГГц; относительная погрешность определения действительного значения КСВН 1,4 и 2,0 не более ± 1,0 % |
| ваттметр проходящей СВЧ мощности диапазон частот от 10 МГц до 6 ГГц; относительная погрешность измерения мощности от минус 50 до 0 дБм не более ± 0,3 дБ | ваттметр проходящей мощности СВЧ Rohde & Schwarz NRP-Z28 относительная погрешность измерения мощности от минус 50 до + 20 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ± 0,1 дБ |
| анализатор сигналов | анализатор сигналов Anritsu MS2830A |
| диапазон частот от 10 МГц до 2 ГГц; динамический диапазон от минус 120 до 0 дБм; нелинейность вертикальной шкалы не более ± 0,3 дБ | максимальный измеряемый уровень мощности + 30 дБм; усредненный уровень собственных шумов на частотах от 1 МГц до 2,4 ГГц не более минус 151 дБм; нелинейность вертикальной шкалы не более ± 0,1 дБ |
| ваттметр поглощаемой СВЧ мощности диапазон частот от 10 МГц до 2 ГГц; относительная погрешность измерения мощности от минус 50 до 0 дБм не более ± 0,3 дБ | преобразователь измерительный Rohde & Schwarz NRP-Z21 относительная погрешность измерения мощности от минус 50 до + 20 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ± 0,25 дБ |
Методы измерений изложены в разделах 2 - 9 документа 10580-00318R «Комплексы радиоизмерительные портативные S412E. Руководство пользователя».
Нормативные документы, устанавливающие требования к комплексам радиоизмерительным портативным S412E
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.813-2013. ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
ГОСТ Р 8.648-2008. ГСИ. Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц.
