Анализаторы спектра в реальном масштабе времени портативные RSA306 (далее -анализаторы) предназначены для измерения параметров спектра (мощности и частоты) периодических и однократных радиотехнических сигналов.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	60804-15
Наименование СИ	Анализаторы спектра в реальном масштабе времени портативные
Обозначение типа СИ	RSA306
Изготовитель	Компания "Tektronix, Inc.", США
Год регистрации	2015
Срок свидетельства	27.05.2020
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия основан на анализе сигналов с помощью быстрого преобразования Фурье, и отображении измерительной информации в спектральной и временной области. Непрерывный во времени анализ позволяет определять параметры спектра сигналов и их изменение во времени, а также параметры модулированных сигналов. Функциональные возможности обработки измерительной информации могут быть расширены с помощью опций, поставляемых по заказу:

SVA - анализ низкочастотных параметров модулированных сигналов AM, FM, ФМ;

SVT - измерение времени задержки;

SVM - анализ модуляции высокочастотных сигналов;

SVP - расширенный анализ сигналов, в том числе импульсной модуляции;

SVO - анализ сигналов OFDM;

SV23 - приложение для анализа сигналов WLAN 802.11 a/b/g/j/p;

SV24 - приложение для анализа сигналов WLAN 802.11n (при наличии опции SV23);

SV25 - приложение для анализа сигналов WLAN 802.11ac (при наличии опции SV24);

SV26 - приложение для анализа сигналов APCO P25;

MAP - картографирование с измерением уровня сигнала;

CON - работа программы SignalVu-PC совместно с осциллографами серии MD04000B;

SV2C - работа программы SignalVu-PC (Signalvu-PC-SVE SV2C) совместно с осциллографами серии MDO4000B для анализа сигналов WLAN 802.11a/b/g/j/p/n.

При подключении внешней антенны, поставляемой по заказу, возможно выполнение измерений параметров электромагнитного поля.

Анализаторы выполнены в миниатюрном корпусе и подключаются по интерфейсу USB 3.0 к внешнему компьютеру.

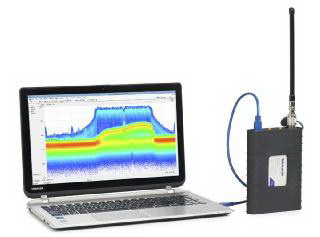

Внешний вид показан на рисунках 1 (вид с компьютером и антенной) и 2 (общий вид).

По условиям эксплуатации анализаторы соответствуют ГОСТ 22261-94 с рабочим диапазоном температур от минус 10 до + 55 оС.

Программное обеспечение

Программное обеспечение устанавливается на внешний компьютер и выполняет функции управления режимами работы, обработки и представления измерительной информации.

Уровень защиты от непреднамеренных и преднамеренных изменений - «низкий» по Р50.2.077-2014, класс риска - “A” по WELMEC 7.2, Issue 5.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)	Значение
идентификационное наименование	SignalVu-PC
идентификационный номер версии	V3.4.0245 и выше

Технические характеристики

Метрологические и технические характеристики анализаторов представлены в таблице 2.

Таблица 2

Наименование характеристики	Значение х-ки
1	2
диапазон частот	от 9 кГц до 6,2 ГГц
полоса частот анализа сигналов в реальном времени	40 МГц
разрешение по частоте	1 Гц
пределы допускаемой относительной погрешности частоты опорного генератора при температуре от 18 до 28 оС после заводской калибровки и прогрева не менее 20 минут	± 3 10-6
пределы допускаемого временного дрейфа частоты опорного генерг за первый год после заводской калибровки за второй и следующие годы после заводской калибровки	1тора : З К)'' ± МО’'
параметры входа синхронизации
частота синхронизации	10 МГц ± 10 Гц
уровень мощности сигнала синхронизации	от минус 10 до + 10 дБм1
уровень фазовых шумов на частоте 1 ГГц, не более при отстройке 1 кГц при отстройке 10 кГц	........................................................................................'2............................................. минус 85 дБн/Гц" минус 84 дБн/Гц
при отстройке 100 кГц	минус 90 дБн/Гц
при отстройке 1 МГц	минус 118 дБн/Гц
максимальный уровень сигнала на входе
без предварительного усилителя	+ 30 дБм
с предварительным усилителем	+ 20 дБм
усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц, не более
LF Path на частотах от 10 кГц до 22 МГц	минус 130 дБм
RF Path
на частотах от 2 до 5 МГц на частотах свыше 5 МГц до 1 ГГц на частотах свыше 1 до 2 ГГц	минус 145 дБм минус 160 дБм минус 158 дБм
на частотах свыше 2 до 4 ГГц	минус 155 дБм
на частотах свыше 4 до 6,2 ГГц	минус 150 дБм

1	2
пределы допускаемой относительной погрешности измерения уровня мощности (отношение сигнал /шум не менее 40 дБ) при температуре (23 ± 5) °С
на частотах от 9 кГц до 3 МГц	± 2,0 дБ
на частотах свыше 3 до 6,2 ГГц	± 2,75 дБ
неравномерность амплитудно-частотной характеристики в полосе частот анализа при температуре (23 ± 5) °C, не более	± 1,0 дБ
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ	КИ
тип соединителей
входной разъем ВЧ	N(f)
вход синхронизации	SMA(f)
габаритные размеры (ширина х высота х глубина), мм	127 х 30,5 х 190,5
масса	590 г
условия эксплуатации	группа 3 ГОСТ 22261-94
рабочий диапазон температур диапазон температур транспортирования и хранения относительная влажность при температуре до + 30 оС	от минус 10 до + 55 °С от минус 51 до + 71 °С от 5 до 95 %
электромагнитная совместимость (для класса “B”)	по ГОСТ Р 51522.1-2011

Примечания:

1 Здесь и далее сокращение «дБм» обозначает уровень мощности сигнала в дБ относительно мощности 1 мВт.

2 Здесь и далее сокращение «дБн» обозначает уровень мощности сигнала в дБ относительно уровня мощности на центральной (несущей) частоте.

Знак утверждения типа

Знак утверждения типа наносится заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность анализаторов приведена в таблице 3.

Таблица 3

Наименование и обозначение	Кол-во
Анализатор спектра в реальном масштабе времени портативный RSA306	1 шт. по заказу
Опции	по заказу
Флэш-накопитель USB с файлами документации и программного обеспечения SignalVu-PC 174-6584	1 шт.
Кабель USB 3.0, A-to-Micro-B длиной 1 м 063-4543	1 шт.
Руководство по эксплуатации на русском языке (на CD) 077-1064-00	1 шт.
Методика поверки МП РТ 2263-2015	1 шт.

Поверка

Поверка выполняется по документу МП РТ 2263-2015 «ГСИ. Анализаторы спектра в реальном масштабе времени портативные RSA306. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30.03.2015 г.

Рекомендуемые средства поверки указаны в таблице 4.

Наименование и требования к метрологическим характеристикам	Рекомендуемые эталонные средства измерений и метрологические характеристики
стандарт частоты	стандарт частоты рубидиевый SRS FS725
уровень сигнала частотой 10 МГц от 0 до + 10 дБм; относительная погрешность частоты сигнала 10 МГц не более ± 1 10-9	номинальный уровень сигнала частотой 10 МГц + 7 дБм; годовой дрейф частоты не более ± 5 • 10-10
генератор сигналов ВЧ диапазон частот от 10 MHz до 6.2 ГГц; диапазон уровня мощности от минус 50 до + 5 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более минус 100 дБн/Гц; вход синхронизации 10 МГц	генератор сигналов Agilent E8257D с опциями 520, 1E1 диапазон установки уровня мощности от минус 135 до + 14 дБм на частотах от 10 МГц до 20 ГГц; уровень фазовых шумов на частоте 1 ГГц при отстройке 20 кГц не более минус 130 дБн/Гц; вход синхронизации 10 МГц
генератор сигналов НЧ	генератор сигналов сложной формы со сверхнизким
относительная погрешность воспроизведения напряжения от 3,5 до 150 мВ (скз) на нагрузке 50 Ом не более ± 3 %	уровнем искажений Stanford Research Systems DS360 относительная погрешность воспроизведения напряжения от 1 мВ до 5 В (скз) на нагрузке 50 Ом не более ± 1 %
ваттметр проходящей СВЧ мощности относительная погрешность измерения мощности от минус 50 до минус 10 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ± 0,3 дБ	ваттметр проходящей мощности СВЧ Rohde & Schwarz NRP-Z28 относительная погрешность измерения мощности от минус 50 до + 20 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ± 0,15 дБ

Сведения о методах измерений

Методы измерений изложены в документе 077-1064-00 «Анализаторы спектра в реальном масштабе времени портативные RSA306. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к анализаторам спектра в реальном масштабе времени портативным RSA306

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
