Расходомеры Brooks® Ar-Mite™ мод. MT3750C, 60833-15

60833-15
Расходомеры Brooks® торговой марки Ar-Mite™ модели MT3750C (далее - расходомер) предназначены для измерений объемного расхода жидкостей и газов.
Карточка СИ
Номер в госреестре 60833-15
Наименование СИ Расходомеры
Обозначение типа СИ Brooks® Ar-Mite™ мод. MT3750C
Изготовитель "Brooks Instrument Ltd.", Венгрия
Год регистрации 2015
Срок свидетельства 27.05.2020
МПИ (интервал между поверками) 3 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры Brooks® торговой марки Ar-Mite™ модели MT3750C (далее - расходомер) предназначены для измерений объемного расхода жидкостей и газов.

Описание

Принцип действия расходомеров состоит в динамическом давлении на чувствительный элемент расходомера (далее - поплавок) жидкости (газа), протекающей через расходомер, вызывающем его перемещение. Магнит, установленный в поплавок, изменяет магнитное поле вокруг первичного измерительного преобразователя, вызывая перемещение поворотного магнита измерительного механизма отчетного устройства. Величина изменения магнитного поля зависит от высоты перемещения поплавка, которая пропорциональна объемному расходу жидкости (газа).

Расходомеры состоят из:

-    первичного измерительного преобразователя, представляющего собой поплавок, установленный в трубу переменного сечения;

-    механического отчетного устройства стрелочного типа.

Расходомеры могут быть укомплектованы:

-    индуктивных переключателей сигнализации предельных значений объемного расхода жидкости (газа) (далее - индуктивные переключатели);

-    переключателями, изготовленными на базе герметичный магнитоуправляемых контактов, сигнализации предельных значений объемного расхода жидкости (газа) (далее - герконовые переключатели);

-    преобразователем, имеющим выходной унифицированный аналоговый сигнал постоянного тока (4-20 мА) и выходной цифровой сигнал с использованием протокола передачи данных HART для передачи измерительной информации во внешние измерительные системы.

Детали расходомеров изготовлены с корозионно-устойчивым покрытием или из корозионно-устойчивых материалов. Детали расходомеров, соприкасающиеся с жидкостью, изготовлены из материалов, не снижающих качество жидкости, стойких к ее воздействию в пределах рабочего диапазона температур.

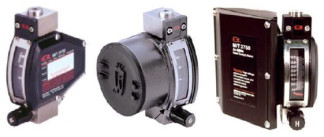

Общий вид расходомеров и схемы пломбировки показаны на рисунках 1-3.

изготовителя

Рисунок 1 - Общий вид Рисунок 2 - Общий вид расходомеров и схема расходомеров, укомплектованных пломбировки    преобразователем или

индуктивными переключателями

Программное обеспечение

Расходомеры^ имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти преобразователя при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

ПО предназначено для: преобразования, обработки и передачи измерительной информации об объемном расходе жидкости (газа) во внешние измерительные системы. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные ПО

Значение

Идентификационное наименование ПО

MAT

Номер версии ПО

2.07C

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

_*

Алгоритм вычисления цифрового идентификатора ПО

_*

* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.

Технические характеристики

Таблица 2 - Диапазоны измерений объемного расхода жидкости (газа), потеря давления и верхний предел диапазона динамической вязкости

Типоразмер

расходомера

Диапазон измерений объемного расхода*, Qmax

Потеря давления при Qmax, кПа, не более

Верхний предел динамической вязкости, Па-с

жидкости,

дм3/ч

газа, дм3/ч

0

от 0,08 до 0,8

от 3,9 до 39

1,2

0,005

1

от 0,13 до 1,3

от 5,6 до 56

1,2

0,010

2

от 0,36 до 3,6

от 13 до 120

1,2

0,020

3

От 1 до 10

от 33 до 330

1,2

0,035

4

от 2,1 до 21

от 63 до 620

3,2

0,070

5

от 4,2 до 42

от 150 до 1300

3,8

0,100

6

от 11 до 100

от 310 до 3100

4,4

0,130

* Диапазоны измерений объемного расхода приведены:

-    для жидкостей - по воде при температуре 21,11 °С;

-    для газов - по воздуху при температуре 0 °С и абсолютном давлении 101,3 кПа.

Пределы допускаемой приведенной погрешности измерений объемного расхода, %,

не более    ± 3; ± 5

Пределы допускаемой приведенной погрешности преобразования

объемного расхода жидкости (газа) в значение выходного унифицированный

аналогового сигнала постоянного тока, %, не более    ± 1

Диапазон температур жидкости (газа), °С    от минус 29 до плюс 150

Лист № 3 Всего листов 4

Диапазон температур жидкости (газа), °С, для расходомеров, укомплектованных:

а)    преобразователем    от минус 29 до плюс 82

б)    индуктивными или герконовыми переключателями    от минус 29 до плюс 120 Максимальное рабочее избыточное давление, МПа 9,9 Рабочие условия эксплуатации:

-    температура окружающей среды, °С    от минус 50 до плюс 65

-    температура окружающей среды, °С для расходомеров, укомплектованных:

а)    преобразователем

от минус 29 до плюс 65 от минус 29 до плюс 65

98

от 84,0 до 106,7

б)    индуктивными или герконовыми переключателями

-    относительная влажность при температуре 35 °С, %, не более

-    атмосферное давление, кПа

Напряжение электрического питания расходомеров от сети постоянного тока, В, для расходомеров, укомплектованных:

а)    преобразователем

от 8 до 28 от 8,0 до 15,5 30

б)    индуктивными переключателями

в)    герконовыми переключателями

Г абаритные размеры (длина х ширина х высота), мм, для расходомеров укомплектованных:

а)    преобразователем

263 x 81 х 251 236 x 81 х 251 270 x 162 x 251

б)    индуктивными переключателями

в)    герконовыми переключателями Присоединительные размеры    в соответствии с эксплуатационной документацией Масса, кг, не более 7,7 Средний срок службы, лет 10

Знак утверждения типа

наносится на лицевую панель расходомера методом фотолитографии или другим способом, не ухудшающим качество, на титульном листе руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность

Наименование

Количество

Расходомер Brooks® торговой марки Ar-Mite™ модели MT3750C

1 шт.

Руководство по монтажу и эксплуатации

1 экз. на партию

Паспорт

1 экз.

Методика поверки

1 экз. на партию

Комплект монтажных частей и принадлежностей*

1 шт.

* Наличие комплекта монтажных частей и принадлежностей определяется договором на поставку.

Поверка

осуществляется в соответствии с документом МЦКЛ.0159.МП «Расходомеры Brooks® торговой марки Ar-Mite™ модели MT3750C. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 13.04.2015 г.

Основные средства поверки - установки расходомерные с пределами допускаемой погрешности измерения (воспроизведения) объемного расхода жидкости (газа) не более 1/3 пределов допускаемой основной приведенной погрешности поверяемого расходомера для заданного диапазона измерений объемного расхода жидкости (газа).

Лист № 4 Всего листов 4

Нормативные и технические документы, устанавливающие требования к расходомерам Brooks® торговой марки Ar-Mite™ модели MT3750C

1.    ГОСТ 8.142-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости».

2.    ГОСТ Р 8.618-2006 «Государственная система обеспечения единства измерений Государственная поверочная схема для средств измерений объемного и массового расходов газа».

3.    Техническая документация «Brooks Instrument Ltd.», Венгрия.

Зарегистрировано поверок 75
Поверителей 4
Актуальность данных 18.11.2024
